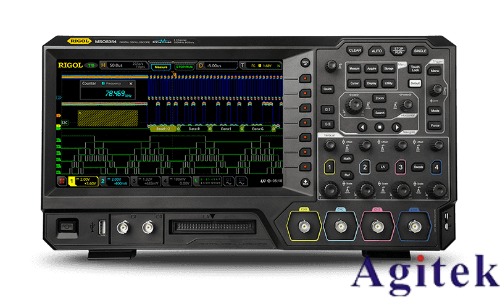

波形錄制與播放功能可以將錄制的模擬輸入通道（CH1-CH4）和數字通道（D0-D15波形進行播放，從而方便用戶對波形進行分析。

常用設置

按 Utility → 波形錄制，進入“波形錄制”功能設置菜單。您也可以使用觸摸屏功能，

點擊屏幕左下角的功能導航圖標，打開功能導航，然后點擊“波形錄制”圖標，屏幕右側彈出“波形錄制”功能設置菜單。

1. 波形錄制

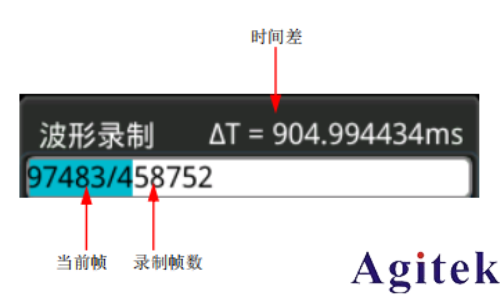

連續按 波形錄制 鍵，打開或關閉波形錄制功能。波形錄制之前，您可以參考“錄制選項”一節中的介紹設置波形錄制參數。按 錄制 鍵，開始錄制波形。錄制過程中，屏幕上實時顯示當前的錄制信息，如圖所示，圖中左側的數據為當前幀，該數值不斷變化（當前幀 菜單數值也在實時變化），右邊的數據表示錄制幀數，右上方的時間差△T 表示當前幀至第一幀的時間差。在錄 制過程中，您也可以再次按 錄制 鍵，手動暫停錄制。

2. 播放

按 播放 鍵，開始播放已錄制的波形。波形播放過程中，當前幀參數實時變化（當前幀 菜單數值也在實時變化）。在播放過程中，您也可以再次按 播放 鍵，手動暫停播放。

3. 當前幀

按 當前幀 鍵，旋轉多功能旋鈕或通過彈出的數字鍵盤設置當前幀，此時，屏幕顯示當前幀的波形。

4. 設置跳轉

連續按 跳轉到 鍵，可選擇一鍵跳轉至已錄制的結束幀或一鍵跳轉至已錄制的起始幀 。

錄制選項

波形錄制時，示波器以指定的時間間隔錄制當前所有已打開通道的波形，直至用戶手動停止錄制操作或已錄制幀數達到設置的錄制幀數。

注意：請?jiān)陂_始錄制操作前打開所需通道并調整波形顯示至所需狀態。開始錄制操作后，不允許打開/關閉通道輸出以及調整波形顯示。

在波形錄制之前，您可以按 更多選項 → 選項設置 選擇“錄制選項”并設置以下參數。

1. 錄制間隔

錄制間隔是指錄制過程中幀與幀之間的時間間隔。

按 錄制間隔 鍵，旋轉多功能旋鈕或通過彈出的數字鍵盤設置幀與幀之間的時間間隔，可設置范圍為 10 ns 至 10 s。

2. 錄制幀數

錄制幀數是指實際可錄制的幀數。開始錄制操作后，當已錄制的幀數達到設置的錄制幀數時，示波器將自動停止錄制操作。

按 錄制幀數 鍵，旋轉多功能旋鈕或通過彈出的數字鍵盤設置波形錄制的幀數，可設置范圍為 1 至當前可錄制的最大幀數（可在最大幀數 菜單中查看）。

按 設置為最大幀數 鍵，可將錄制幀數自動設置為最大幀數。

3. 最大幀數

該菜單顯示當前可錄制的最大幀數。由于波形存儲器大小是固定的，每幀波形的點數越多，能錄制的波形幀數越少。因此，最大可錄制幀數與當前選擇的“存儲 深度”（請參考“存儲深度”）有關。每幀波形的點數即當前的存儲深度，存儲深度=采樣率× 水平時基× 屏幕水平方向的格數。因此，波形錄制的最大幀數也與“采樣率”及“水平時基”相關。本示波器支持多達 45 萬幀實時波形不間斷錄制。

4. 結束提示

連續按 結束提示 鍵，設置錄制結束時是否有提示音。

打開 ：錄制結束時，蜂鳴器發出提示音。

關閉 ：錄制結束時，蜂鳴器不發出提示音。

播放選項

波形播放功能可以回放當前已錄制的波形。波形播放之前，您可以按 更多選項 → 選項設置 選擇“播放選項”設置播放參數。

1. 播放方式

連續按 播放方式 鍵，選擇播放模式為（循環播放）或（單次播放）。

從起始幀到終止幀重復進行回放直至手動停止播放操作。

從起始幀播放到終止幀后自動停止。

2. 播放順序

連續按 播放順序 鍵，順序播放或 逆序播放。

從起始幀播放到終止幀。

從終止幀播放到起始幀。

3. 播放間隔

播放間隔是指播放過程中幀與幀之間的時間間隔。

按 播放間隔 鍵，旋轉多功能旋鈕或通過彈出的數字鍵盤設置幀與幀之間的時間間隔，可設置范圍為 5 ms 至 10 s。

4. 起始幀

按 起始幀 鍵，旋轉多功能旋鈕 或通過彈出的數字鍵盤設置播放時的起始幀。默認為 1，可設置的最大值為已錄制的幀數。

5. 終止幀

按 終止幀 鍵，旋轉多功能旋鈕或通過彈出的數字鍵盤設置播放時的終止幀。默認為已錄制的波形的幀數。
