直觀的觸控屏和簡化的前面板

2 系列 MSO 提供了與高端泰克示波器相同的一流用戶界面，并支持與觸控類消費電子設備類似的交互體驗。

左/右或上/下拖動波形，調節水平位置和垂直位置，或卷動縮放視圖

使用手勢，在水平方向或垂直方向改變標度或進行放大/縮小

從右側滑入，會出現結果條；從上往下滑，會進入顯示屏左上角菜單

電容式觸控顯示屏交互操作

簡化的前面板保留了關鍵按鈕和旋鈕，配有彩色 LED 環形燈，允許快速訪問和輕松調整最常用的儀器設置。

薄膜開關技術使其堅固耐用，適合在惡劣環境中使用，易于清潔。

簡化、直觀的前面板，帶有彩色 LED

流線型前面板與直觀的觸控界面相結合，使任何新工程師都能輕松上手并開始使用儀器。

還支持 USB 鼠標和鍵盤，并可用作與儀器之間的第三種交互方法。

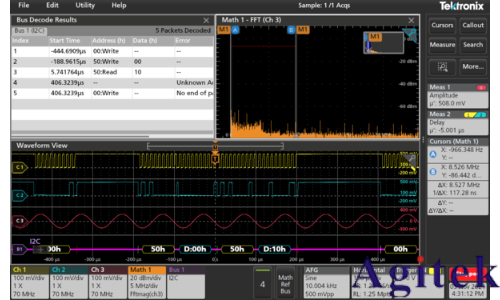

通過可深度定制的用戶界面，同時查看模擬通道、解碼串行總線波形、結果表、測量結果、數學 FFT 圖和光標讀數以及每路輸入的設置信息。

極易使用的界面和全面的分析，讓您快速、深入地了解情況

2 系列 MSO 的用戶界面采用全新設計，旨在簡化觸控操作。所有關鍵信息均以一系列標記呈現，其中帶有顯示關聯性的視覺提示。只需輕輕一點，即可立即訪問儀器配置或波形管理任務。

2 系列 MSO 在此類產品中提供了顛覆式的全新堆疊顯示模式。在傳統模式中，所有波形均疊加在一條刻度線上，導致不必要的取舍。

為了避免波形疊加，需要調整每個波形的垂直標度和位置，從而僅使用一小部分 ADC 量程，導致測量不準確。

調整波形垂直標度和位置會導致波形疊加，從而難以辨別單個波形的細節。

在堆疊顯示模式下，每個波形都有自己的片段（附加格線），用來代表整個 ADC 量程，以實現**的可見性和準確性。還可以疊加多組通道，以實現信號的可視比較。

2 系列混合信號示波器 (MSO) 提供了一套完善的標準分析工具，包括：

波形光標和屏幕光標，支持用戶選擇讀數位置。

37 次自動測量，帶有測量統計和選通，能夠添加無限次數的測量，可從一次測量導航到下一次測量，以及立即查看最小或最大結果。

基本和高級波形數學，包括任意編輯公式。

基本 FFT 分析，包括查看幅值或相位的選項，用于自定義窗口類型、選通和單位的多個選項。可在所有模擬通道上同時工作。

2 系列 MSO 的超大顯示器不僅為信號提供充足的查看區域，還為繪圖、測量結果表、總線解碼表等提供充足的顯示空間。您可以輕松調整各種視圖的大小，重新確定其位置，以適應自己需求。

觸發

發現電路問題只是第一步，然后，您必須捕獲對應的事件，以確定根本原因。2 系列 MSO 提供一整套高級觸發器，包括欠幅、邏輯、脈寬、觸發器、超時、上升/下降時間、建立和保持、串行數據包以及可用于捕獲罕見復雜事件的并行數據。

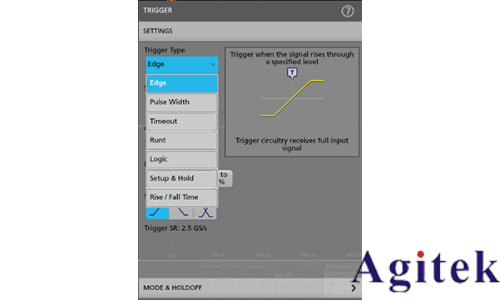

只需雙擊感興趣的項目，即可進入配置菜單。此時點擊觸發標記即可打開觸發菜單。

事件動作

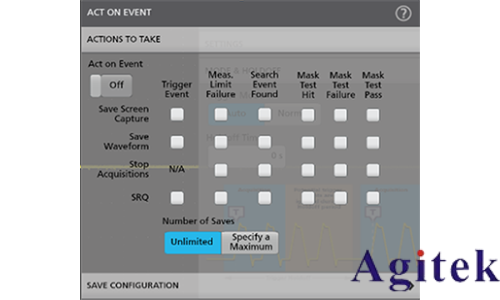

儀器內置的“事件動作”功能使用戶能夠設置示波器，以便在滿足指定條件（如觸發事件、測量限制失效、搜索事件或模板測試事件）時執行某些操作來做出響應。這樣可以輕松捕獲和分析罕見事件。

當發生特定事件時，示波器可以使用“事件動作”功能自動運行。

導航和搜索

借助高達 10 M 點的記錄長度，您可以在一次采集中捕獲多個感興趣的事件，甚至捕獲數千個串行數據包，同時保持高分辨率來放大觀察信號細節。

如果沒有適當?shù)乃阉鞴ぞ撸陂L波形記錄中找到感興趣的事件可能會耗費大量的時間。

搜索功能可以通過采集用戶自定義事件來自動搜索。所有事件的發生均以搜索標記突出顯示，以便于導航。搜索類型包括邊沿、脈寬、超時、欠幅、窗口、邏輯、建立和保持、上升/下降時間和并行/串行總線包內容。您也可以快速跳轉至搜索結果的最小值和最大值。

標注

在團隊中共享數據、稍后重新創建測量或出具客戶報告時，記錄下測試結果和方法至關重要。

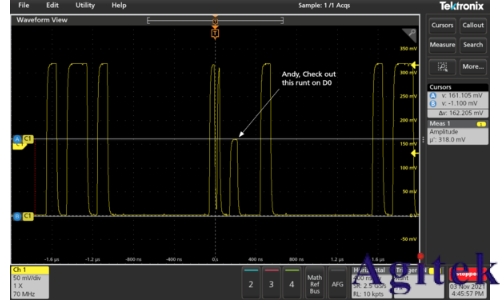

在屏幕上點擊幾下，即可按需創建大量自定義標注，使您能夠記錄波形的特定詳細信息。通過各標注，您可以自定義文本、位置、顏色、字體大小和字體。

用于觸發窄脈沖的脈寬觸發器示例

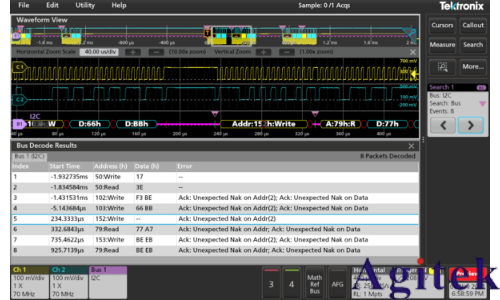

總線波形提供了與時間相關的解碼數據包，而總線解碼表則顯示了整個采集中的所有數據包，可使用搜索功能進行導航。

模板測試

模板測試提供了良好的信號質量測試方法。模板可限定示波器一部分顯示器無信號進入。模板可以根據具有用戶定義公差的金標準信號或在屏幕上繪制模板分段來定義模板。

2 系列 MSO 提供一套全面的模板工具：

定義測試持續時間（以波形數量為單位）

設置判定測試失敗前必須滿足的違規閾值

計數違例/失敗和報告統計信息

設置違例、測試失敗和測試完成時執行的操作

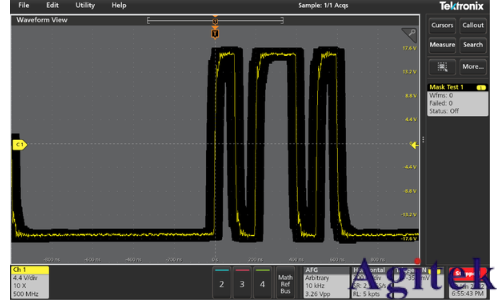

基于金標準參考信號的極限模板測試

串行協議觸發和分析（選配）

2 系列 MSO 為處理嵌入式設計中最常見的串行總線提供了一套穩健的工具，包括 I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、CAN XL、LIN、SENT。

協議解碼和觸發功能非常重要，可通過觀察一條或多條串行總線上的流量來跟蹤系統中的活動流程。

串行協議觸發可以觸發特定包內容，包括包頭、特定地址、特定數據內容、唯一的標識符、誤碼。

總線波形提供了總線單個信號更高水平的組合視圖，如時鐘、數據和碼片啟用。這可方便地識別數據包的開始和結束位置，并識別子數據包的組成，如地址、數據、標識符和 CRC。

總線波形在時間上與顯示的所有其他信號一致，可以方便地測量被測系統各部分的時間關系。

總線解碼表可提供采樣中所有解碼數據包的表格視圖。數據包帶有時間標記，對每個組成部分（地址、數據等）分欄連續列出。

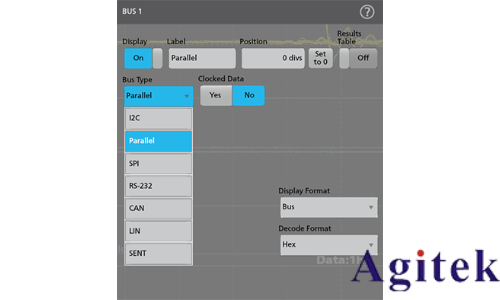

總線菜單提供了配置總線參數的選項。

數字通道（選配）

2 系列 MSO 配備 16 路數字通道。P6316 數字探頭可用于將多達 16 路信號連接到示波器的數字輸入端。探頭隨附的附件使您可以直接連接到 8x2 方形排針。隨附的跨線組和夾鉗可用于卡入表面貼裝器件或測試點，從而帶來更大的靈活性。

每個數字通道均可單獨瀏覽以查看其狀態。或者，可以將若干個數字通道分組，以總線形式一起查看。符號表也可應用于總線視圖，以獲得更高級別的總線事務視圖。波型觸發功能可用于觸發關注的波型。

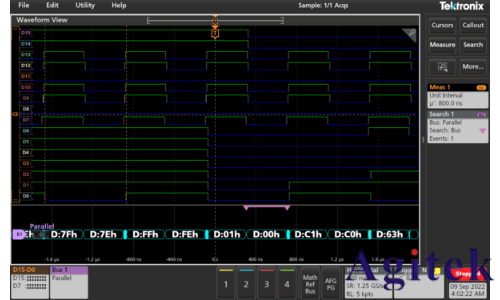

數字通道觸發和解碼

任意函數發生器（選配）

2 系列 MSO 可以選配 50 MHz 任意函數發生器，該發生器可用于模擬設計中的傳感器信號，或在信號中添加噪聲以執行裕量測試。AFG 輸出為多路復用，提供 Aux Out 信號。

幾種預定義波形，包括正弦波、方波、脈沖、鋸齒波/三角波、直流、噪聲、sin(x)/x (Sinc)、高斯、洛侖茲、指數上升/下降、半正矢和心電圖信號。

任意波形發生器提供 128k 記錄點，用于加載在模擬輸入端捕獲的波形（保存的文件）。或者，也可以使用泰克 ArbExpress PC 版波形創建和編輯軟件快速輕松地生成復雜波形。

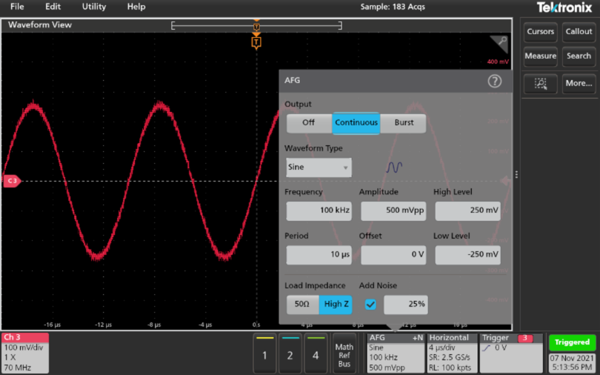

靈活設置 AFG 輸出。在此測試用例中，向正弦波形中添加了 25% 的噪聲

博德圖

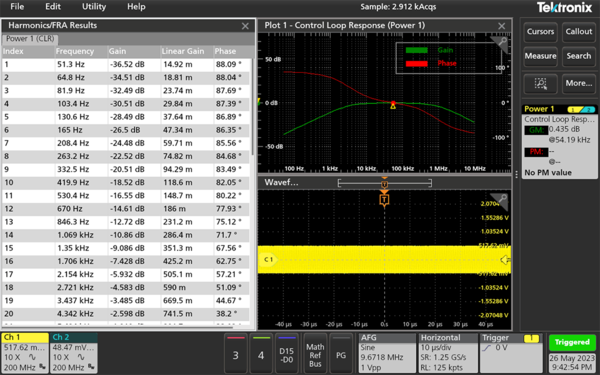

使用內置博德圖功能分析系統的頻響狀況。使用內部 AFG 或受支持的外部 AFG 在整個用戶選擇范圍內掃描輸入電壓。每個點處都會繪制輸出相對于輸入電壓的增益和相位。

2 系列 MSO 上的頻響分析。

數字碼型發生器（選配）

2 系列 MSO 中包含一個 4 位數字碼型發生器，每位記錄長度為 4k 點，以便以預定義電壓電平生成 4 個數字信號。

可以使用預定義的 CSV 文件將輸出碼型加載到內存中，或者可以根據需要將每路輸出的狀態手動設置為高、低、切換或 Hi-Z。

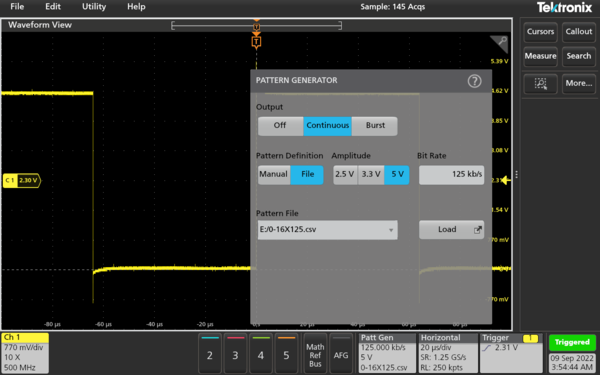

數字碼型發生器

連接

2 系列 MSO 含有多種端口，支持儀器連接到網絡、直連到 PC 或連接到其他測試設備。

兩個 USB 2.0 端口可以輕松地將截屏、儀器設置和波形數據傳送至 USB 大容量存儲設備。還可以把 USB 鼠標和鍵盤連接到 USB 主控端口，控制儀器，輸入數據。

USB 設備端口可用于從 PC 遠程控制示波器。

標準 10/100BASE-T 以太網端口可輕松連接到網絡，并遠程控制儀器和查看采集的數據。

可編程接口和向后兼容性

可編程接口命令可用于通過 USB 設備端口或以太網端口遠程控制儀器。這樣便可以對儀器進行編程以執行一組自動化任務或集成到更大的系統中，此類系統包括執行特定任務的其他設備。

可編程接口命令集與新一代泰克示波器兼容，易于重復使用為其他泰克示波器編寫的代碼。

該儀器還支持兼容模式，啟用該模式后，可使 2 系列 MSO 與傳統 TDS2000、TBS1000 和 MSO/DPO2000 系列泰克示波器的可編程命令兼容。此兼容模式使您可以輕松地將現有測試系統中的舊型號示波器更換為 2 系列 MSO。

增強安全

硬件安全包括 Kensington 防盜鎖（T-Bar 型），以防止示波器被盜。

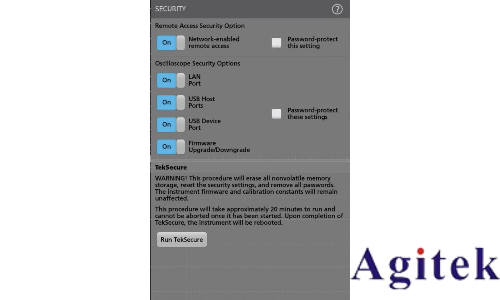

2 系列 MSO 可為您提供通過安全菜單保護公司數據的選項。包括通過密碼保護遠程網絡訪問、輸入/輸出端口和固件更新來限制對儀器的訪問，以確保數據的安全。默認情況下，示波器在初次使用時會禁用遠程訪問，您可以選擇啟用有密碼或無密碼的遠程訪問。

要清除用戶數據，請從菜單運行 TekSecure。

功能控制

2 系列 MSO 提供了多種新的控制方式，教育工作者可以把更多的時間用來講授電路概念，而不是進行實驗室設置和管理。

教育工作者可在儀器上禁用自動設置、光標和自動測量。通過此功能，學生可以了解基本概念以及如何使用水平和垂直控制來獲取波形顯示，使用刻度來測量時間和電壓，以及手動繪制/計算信號特征。
