微流控（Microfluidics）是一種使用微管道（尺寸為數十到數百微米）處理或操控微小流體（體積為納升到阿升）的系統所涉及的科學和技術。 它是一門涉及化學、流體物理、微電子、新材料、生物學和生物醫學工程的新興交叉學科。微流控裝置具有微型化、集成化等特征，因此通常被稱為微流控芯片，也被稱為實驗室芯片（Lab on a Chip）和微全分析系統（micro-Total Analytical System）。

微流控技術通過在微米尺度的芯片上集成樣品制備、反應、分離、檢測等基本操作單元，實現了化學和生物實驗室的多種功能。這種技術在很小的體積內快速完成多種工作任務，與相應的宏觀分析方法相比，微流控芯片在樣品和試劑消耗、反應速度、高通量處理等方面具有顯著優勢。

微流控芯片是微流控的主要工具，它是將微管道、閥門、泵、傳感器等組件集成在一個微米尺度的平臺上，可以完成各種液體操作和功能。

流控技術與電學密切相關，可以利用電信號進行微流體的檢測、驅動和操控，也可以利用電場進行分子的分離和純化。

微流控技術在電學相關領域的應用主要包括以下多個方面或場景：

微流控傳感器和生物芯片——微流控傳感器是一種利用電信號檢測或控制微流體的裝置，可以實現溫度、壓力、pH、電導率、離子濃度等參數的測量和調節。生物芯片是一種利用微流動系統將生物分子固定在芯片上，然后通過電學、光學、磁學等手段進行檢測或操作的平臺，可以實現基因表達、蛋白質相互作用、藥物篩選、細胞分選等功能。

■ 微流控電泳和毛細管電泳。電泳是一種利用電場使帶電的分子在液體中遷移的技術，可以實現分子的分離和純化。微流控電泳是一種將電泳裝置集成在微流控芯片上的技術，可以大大提高電泳效率、靈敏度和重復性，同時減少樣品和試劑的消耗，實現多種分析功能的一體化，例如 DNA 指紋圖譜、單核苷酸多態性（SNP）分析、限制性片段長度多態性（RFLP）分析、核酸擴增（PCR）分析等。毛細管電泳是一種利用毛細管作為電泳通道的技術，可以實現高分辨率和高速度的分離。

■ 微流控電化學和微流控電致化學。微流控電化學是一種利用微流控芯片上的電極進行電化學反應或測量的技術，可以實現電化學合成、電化學分析、電化學傳感等功能。微流控電致化學是一種利用電場對微流體進行誘導或控制的技術，可以實現微流體的混合、分離、聚集、分散、對齊等功能。

■ 微流控電磁場和微流控電光學。微流控電磁場是一種利用微流控芯片上的電磁線圈產生電磁場的技術，可以實現磁性分子或顆粒的操縱、分離、濃縮、測量等功能。微流控電光學是一種利用微流控芯片上的電極產生電場來調節光信號的技術，可以實現光的偏振、折射、衍射、反射、傳輸?shù)裙δ堋?/span>

在微流控的研究中，除了需要對微流控的結構進行精準分析使用到一些諸如放大鏡，流量計，納米泵一類的實驗設備，泰克的高精度電學測試設備也會進一步幫助我們實現微流控方向的研究。

微流控技術涉及在微米尺度的通道中控制體積為皮升至阿升的流體進行流動并傳質、傳熱，這種技術因其高通量、微型化、自動化、集成化以及便攜化的特點，在化學、醫學以及生物研究中有著廣泛的應用。在微流控技術的實驗中，樣品的消耗量很少，這不僅節約了能源，還提高了反應速度。然而，這種技術的實施需要精確的電壓和電流測量與控制，以確保實驗的準確性和可靠性。

而源表因其能夠提供精確的電壓和電流測量與控制功能，非常適合用于微流控技術的相關測試中，確保實驗數據的準確性和可靠性，從而推動微流控技術在科學研究中的應用和發展。

場景一

集成光電二極管的微流控生物傳感器陣列用于病原體的快速多路檢測

這里我們使用Keithley的26XXB系列源表進行OPD像素性能的表征

■  1. 用于分析 PCDTBT:PC70BM 像素的電流-電壓(J-V)特性,并測量其響應度。

■  2. 與兩個嵌入式測試腳本處理器(TSP)連接,以確保對四個有機光電探測器的并行測量。

■  3. 通過 GPIB 接口將獲得的數據傳輸?shù)絇C端。

Keithley 的源表為該集成光生物傳感器平臺提供了靈敏的電學測量能力，對化學發光信號的并行檢測。

場景二

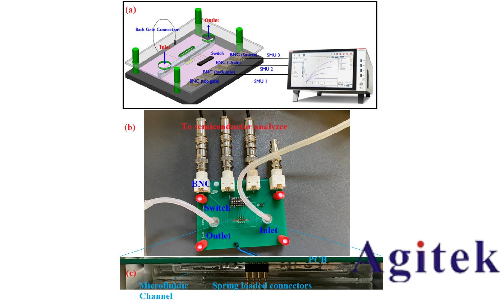

新型的混合微流控電子傳感平臺，將開放柵結型場效應晶體管(OG-JFET)傳感器與微流控結構集成，用于生命科學應用。

使用吉時利4200A-SCS參數分析儀對OG-JFET傳感器進行了特性測試。具體包括：

■  1. 在反向偏置模式下,對背柵施加從0到1V的正電壓,同時對漏-源電壓進行從0到5V的掃描,以測試傳感器的特性。

■  2. 使用注射器將不同濃度的溶液(如去離子水和0.9% 氯化鈉溶液)注入到集成的微流控芯片中,觀察傳感器對溶液離子濃度變化的響應。

■  3. 使用不同pH值的溶液,通過背柵電壓的調節來控制傳感器的靈敏度,驗證傳感器對表面電荷變化的響應能力。

利用吉時利的測試設備對集成了OG-JFET傳感器和微流控結構的混合傳感平臺進行了全面的特性測試和功能驗證。

場景三

高度靈活的彈性體微流控芯片的開發，通過在微流控芯片上對單個細胞進行捕獲和釋放,可以更好地觀察和分析單個細胞的生理化學特性,如細胞形態、細胞活性、細胞響應等。

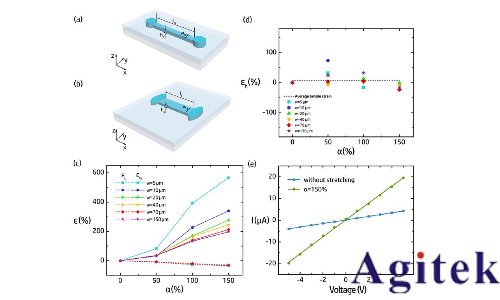

使用Keithley 2410設備測量了微流道中電解質溶液的電流-電壓(I-V)曲線,從而計算出微流道高度的變化。具體步驟如下：

■  1. 將微流道填充有0.1M KCl電解質溶液,并連接兩個AgCl電極。

■  2. 使用Keithley 2410儀器測量微流道中電解質溶液的I-V曲線。

■  3.根據公式

計算出微流道高度h的變化，其中R為電阻，l為長度，w為寬度，κ為溶液導電率。

通過這種方法,研究人員發現在拉伸芯片時，微流道高度基本保持不變，這有利于單細胞操作而不會擠壓或粘附細胞。

小結——Keithley 設備測試優勢

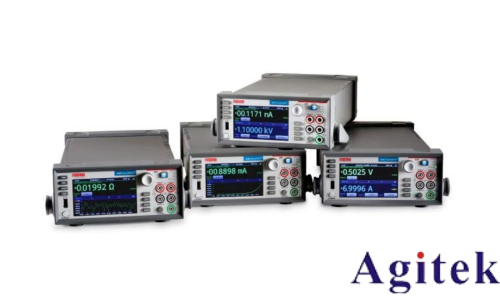

Keithley源表具有高精度、高分辨率和高速度的特點，可以對微流控芯片進行全面的電學測試，包括電阻、電容、電流、壓力等參數。與傳統的多儀器方案相比，Keithley 源表不僅節省了空間和成本，而且提高了測試效率和可靠性。此外，Keithley源表還支持多種軟件平臺，可以方便地搭建自動化測試系統，實現數據采集、分析和處理。
