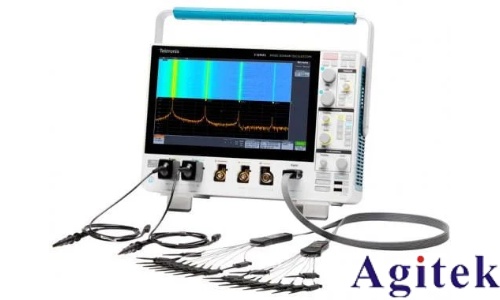

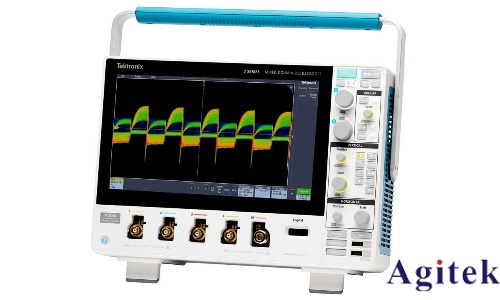

泰克 6 系列 MSO 混合信號示波器核心參數

輸入通道：4 個 FlexChannel? 輸入，每個可顯示一個模擬信號（波形/頻譜視圖或同時顯示），使用 TLP058 邏輯探頭時提供 8 個數字邏輯輸入。

帶寬：1GHz 至 8GHz（可升級）。

采樣率：實時 25GS/s，插值 2.5TS/s。

記錄長度：標配 62.5M 點，可選配至 1G 點。

波形捕獲速率：>500,000 個波形/秒。

垂直分辨率：12 位 ADC，高分辨率模式下高達 16 位。

主要功能特性

標準觸發類型：涵蓋邊沿、脈沖寬度、欠幅、超時等多種觸發。

標準分析：

光標、36 種測量、頻譜視圖、FastFrameTM 分段內存采集。

數學運算（基本波形代數、FFT 等）、搜索、抖動分析。

選配分析：

高級抖動和眼圖、用戶定義的過濾、高級頻譜視圖等。

多種協議觸發、解碼和分析，串行一致性測試，內存分析。

任意/函數發生器：50MHz 波形生成，支持多種波形類型。

數字電壓表：4 位 AC RMS、DC 和 DC+AC RMS 電壓測量。

觸發頻率計數器：8 位。

顯示：15.6 英寸 TFT 彩色高清（1920x1080）容性多觸點觸摸屏。

連接性：USB 主控（7 端口）、USB 3.0 設備（1 端口）、LAN、顯示器端口等，支持 e*Scope? 遠程控制。

保修：3 年。

尺寸：309mm 高 x 454mm 寬 x 204mm 深，重量 < 12.88kg。

優勢亮點

信號保真度高：最低輸入噪聲及高達 8GHz 模擬帶寬，為分析和調試 GHz 時鐘和總線速率的嵌入式系統提供**信號保真度。

FlexChannel 技術：

每個輸入可靈活配置為模擬通道或 8 條數字通道，無需折衷采樣率和記錄長度。

可同時查看模擬視圖和頻譜視圖，獨立控制每個域。

超大高清顯示：15.6 英寸全高清顯示器，優化查看區域，提供堆疊顯示模式，自動調整波形分割，實現最大可見性和精度。

簡便易用的用戶界面：

設置條管理關鍵參數和波形，結果條提供分析和測量工具。

支持多種觸控操作，提供可調字體大小，前面板控件設計注重細節。

靈活的操作系統選擇：可選擇是否包括 Microsoft Windows? 操作系統，通過連接固態硬盤實現不同啟動模式。

高性能捕獲：

數字熒光技術及 FastAcq? 高速波形捕獲，快速發現偶發問題。

業界領先的垂直分辨率和低噪聲，12 位 ADC 及新型高分辨率模式，全新 TEK061 前端放大器降低噪聲。

高級觸發功能：提供多種觸發類型，可視觸發功能可迅速找到關心信號，支持多條通道觸發和布爾邏輯觸發判定。

TekVPI 探頭接口：連接簡便，許多探頭有狀態指示燈和控件，可直接連接電流探頭，為探頭供電。

標配高速無源電壓探測：TPP 系列無源電壓探頭，兼具通用探頭優勢和有源探頭性能，可選低衰減版本。
