普源示波器DHO924觸發功能設置指南

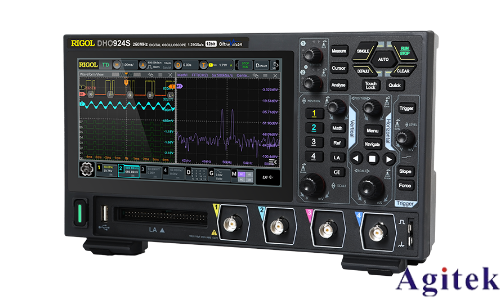

普源示波器DHO924作為電子測量領域的專業工具,其觸發功能是實現精準信號捕獲與分析的核心。合理的觸發設置不僅能穩定顯示波形,還能幫助用戶快速定位故障信號,提升測試效率。本文將詳細介紹DHO924的觸發功能設置方法及應用場景,為用戶提供操作指南。
一、基礎觸發設置:精準定位信號起點
DHO924的基礎觸發功能涵蓋觸發源選擇、觸發條件設定及耦合方式配置,確保對不同類型信號的靈活適配。
1. 觸發源選擇:支持多源觸發,包括通道觸發(CH1/CH2)、外部觸發(EXT)、市電觸發(LINE)及軟件觸發。例如,在多通道同步測試時,優先選擇主信號通道作為觸發源,確保波形同步性。
2. 觸發條件設定:
邊沿觸發:監測信號的上升沿或下降沿,適用于分析周期性信號(如方波、正弦波)的相位特征;
電平觸發:設定電壓閾值,當信號超過或低于該閾值時觸發,常用于電源紋波監測;
脈寬觸發:捕獲特定脈沖寬度信號,用于數字通信協議中的時序違規檢測。
3. 觸發耦合方式:包括直流耦合(DC)、交流耦合(AC)及高頻/低頻抑制模式。例如,觀測疊加直流偏置的交流信號時,選擇DC耦合可避免觸發誤判。
二、高級觸發模式:復雜信號的智能捕獲
DHO924的高級觸發功能突破傳統局限,通過組合條件與邏輯運算實現復雜場景下的信號鎖定。
1. 序列觸發:自定義多事件順序組合(如“上升沿→脈寬異常→下降沿”),僅當完整序列出現時觸發。適用于分析多階段時序電路(如UART通信幀錯誤)。
2. 邏輯觸發:支持多通道邏輯運算(與/或/非),例如監測兩通道是否同時滿足“CH1高電平且CH2上升沿”,助力數字總線調試。
3. 欠幅觸發:捕獲信號幅度低于設定閾值的情況,快速定位電源瞬態跌落等異常。
三、實戰應用與注意事項
1. 相位差測量:
雙通道同步觸發,設置同一觸發源;
啟用“Phase”測量功能,評估電路延遲特性。
2. 諧波分析:
啟用FFT功能,觀察頻譜中的諧波成分(2f、3f等);
分析THD指標判斷信號質量,例如測試開關電源紋波頻率。
3. 安全與精度保障:
輸入信號不得超過±50V量程,必要時使用限幅器保護電路;
定期校準探頭,對比標準信號源校準測量誤差;
避免潮濕環境使用,確保接地良好防止干擾。
四、常見問題解決方案
波形不穩定:檢查觸發條件是否匹配信號特征,調整觸發電平或耦合方式;
測量誤差大:重新補償探頭,確認接地與帶寬適配;
數據丟失:增加存儲深度或啟用分段存儲。
DHO924的觸發功能通過基礎與高級模式的靈活配置,為電子研發、調試及故障診斷提供了強大工具。掌握觸發設置邏輯,結合實戰技巧與注意事項,用戶可高效應對復雜信號分析場景,實現精準測量與可靠結果。隨著示波器技術的迭代,其智能化功能將持續為工程師賦能,助力電子領域技術突破。
