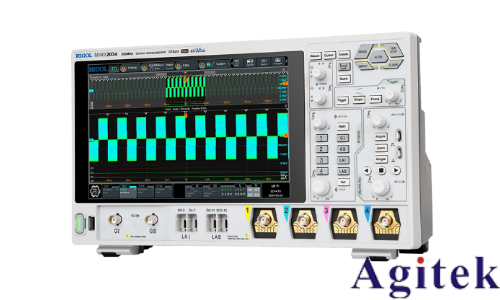

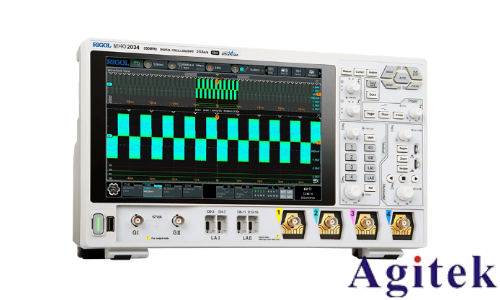

電源噪聲是影響電子設備性能的重要因素，精準分析電源紋波、開關噪聲等對于提高系統穩定性至關重要。普德示波器MHO2000憑借高帶寬、高分辨率及豐富的分析功能，為電源噪聲測試提供了多種解決方案。本文介紹五種實用方法，幫助用戶高效定位噪聲源頭，優化電源設計。

方法一：優化探頭連接與輸入配置

電源噪聲測量需從硬件連接入手。建議使用標配探頭并確保接地端與電路公共地可靠連接。高頻信號測量時采用10:1衰減探頭，避免信號過載；若需捕捉微伏級信號，可自制1:1 50Ω探頭（如圖9所示），直接連接示波器50Ω輸入，降低探頭引入的噪聲。同時，將垂直靈敏度調至信號幅度的50%-80%（如50mV信號設置20mV/div），確保測量精度。

方法二：觸發系統精準鎖定目標信號

穩定的觸發設置是捕獲噪聲的關鍵。選擇“單次觸發模式”，設置觸發源為與噪聲相關的信號（如開關電源的同步信號），并調整觸發電平與觸發邊沿（上升/下降沿）。例如，針對脈沖噪聲，設置邊沿觸發并微調電平閾值，確保每次捕獲的波形相位一致，避免隨機信號干擾。

方法三：高分辨率與平均降噪技術

MHO2000的高分辨率模式（如12-bit）可顯著提升信噪比。啟用Hi-Res模式后，示波器通過多次采樣疊加平均，有效抑制隨機噪聲。例如，設置1024次平均處理，可使信噪比改善30dB，清晰呈現10μV級紋波細節。同時，配合自適應量程技術自動適配信號強度，避免手動調節引入誤差。

方法四：頻域分析揭示噪聲頻譜特性

時域測量僅反映噪聲幅度，頻域分析則能定位噪聲根源。利用示波器的頻譜分析功能（如FFT模塊），實時顯示噪聲頻譜分布。例如，在開關電源測試中，頻譜峰值可指示PWM頻率及其諧波，幫助排查EMI干擾或高頻寄生振蕩。通過量化各頻段噪聲貢獻率，快速鎖定關鍵頻點（如某電源模塊4MHz諧波超標，調整PWM頻率后噪聲下降12dB）。

方法五：環境干擾抑制與隔離技術

外部電磁干擾（EMI）常影響測量結果。建議使用屏蔽電纜與金屬盒隔離示波器與待測電源，減少輻射噪聲侵入。同時，優化供電環境：選用低噪聲電源，避免與高頻設備共用電源線路；調節示波器工作溫度，降低內部熱噪聲。此外，通過數字濾波技術進一步濾除工頻干擾（如50Hz/60Hz），提高測量純凈度。

通過探頭優化、觸發控制、高分辨率技術、頻域分析及環境隔離五大方法的協同應用，普德示波器MHO2000可精準量化電源噪聲，助力工程師從時域到頻域全面診斷問題。未來，隨著AI降噪算法的融合，電源噪聲分析將邁向智能化、自動化，為精密電源設計提供更強支撐。
