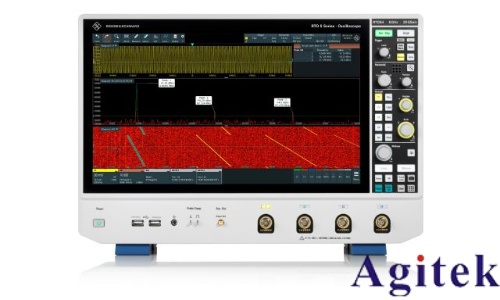

羅德與施瓦茨MXO44混合信號示波器選件功能解析
在現代電子設計與測試領域,示波器作為關鍵工具需具備高性能與靈活擴展性。羅德與施瓦茨MXO44混合信號示波器憑借其豐富的選件功能,為工程師提供了強大的信號分析能力與廣泛的應用場景適配性。本文將深入解析其核心選件功能,展現其技術優勢與實用價值。

一、多通道靈活配置:數字與模擬信號的同步監測
MXO44標配4個模擬通道,通過MXO4-B1 MSO選件可擴展16路數字通道。與傳統示波器需協調數字與模擬通道不同,該選件允許用戶同時啟用所有模擬與邏輯通道,無需犧牲任何通道資源。這一設計特別適用于嵌入式系統調試、多協議通信驗證等場景,如同步監測模擬信號與數字總線(如I2C、SPI、CAN等)的活動,大幅提升復雜系統的故障定位效率。
二、集成波形生成:動態測試與系統容差分析
MXO4-B6波形生成選件為用戶提供了雙通道100MHz任意波形發生器。工程師可自定義生成正弦波、噪聲信號、心電圖波形等,或直接調用示波器采集的波形進行回放測試。通過添加特定干擾波形,用戶能模擬最嚴苛的工作環境,驗證系統的容錯能力。此功能在電源設計、射頻器件測試中尤為重要,幫助工程師提前識別潛在性能瓶頸。
三、頻譜分析升級:頻域與實時捕獲的深度融合
MXO44具備出色的頻譜分析功能,可選配高頻譜采集率模塊(45000 FFT/s),支持快速頻譜視圖與實時波形同步顯示。工程師可獨立控制頻域和時域參數,精準定位信號頻域特征。此外,低至500 μV/div的垂直刻度與18位垂直分辨率,確保在微弱信號分析中仍保持高動態范圍,適用于射頻信號調試與電磁兼容性測試。
四、深存儲與智能觸發:捕獲偶發事件的利器
標配400Mpoints存儲深度(可選交織模式達800Mpoints),結合21ns觸發重置時間與1ps觸發抖動,MXO44能高效捕獲瞬態異常信號。分段存儲功能支持百萬級分段采集,適用于激光脈沖、串行總線突發信號等間歇性事件的記錄。新一代數字觸發技術提供1/10000div靈敏度,確保微弱信號觸發精準無誤,避免漏檢關鍵事件。
五、人性化界面與生態兼容:高效操作的基石

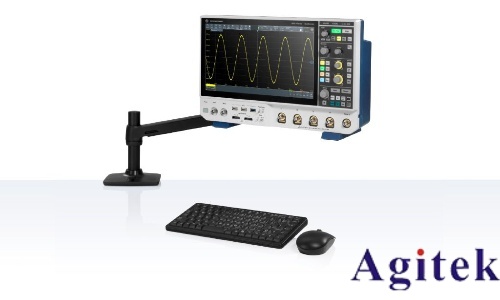

13.3英寸全高清電容觸摸屏搭載R&S SmartGrid界面,支持多點觸控與自定義布局,用戶可在15分鐘內快速上手。標配兼容羅德與施瓦茨有源探頭接口及第三方探頭,降低設備適配成本。e*Scope遠程控制功能通過瀏覽器即可實現示波器遠程監測,滿足協同調試需求。

綜上所述,MXO44混合信號示波器通過模塊化選件實現了從時域到頻域、從模擬到數字的全維度信號分析能力。其深存儲、高精度觸發與靈活擴展性,為電子工程師應對復雜測試場景提供了可靠保障,堪稱高性能示波器中的標桿產品。
