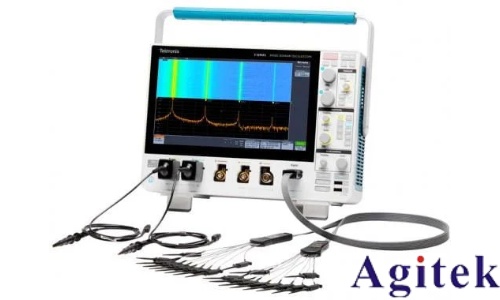

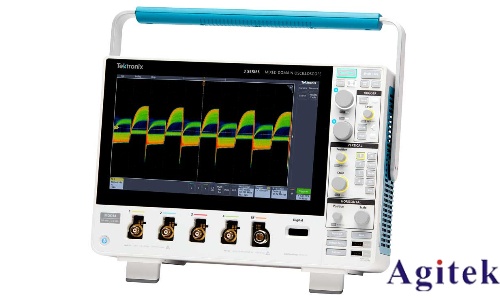

4系列B MSO以卓越的性能、深入的分析功能和優化的使用體驗，重新定義了臺式示波器的標準，特別適用于嵌入式系統和功率轉換器的調試與驗證。作為第二代產品，該儀器采用全新的處理平臺，響應速度提高了兩倍以上，極大地加快了測量過程和數據傳輸，同時全面支持遠程操作與控制。

其提供4路或6路FlexChannel?輸入型號，使您能夠深入洞察復雜設計。高分辨率的12位采樣，結合全新13.3英寸高清顯示器，以更高的對比度呈現精確的測量結果。此外，同步多通道頻譜分析功能有助于捕捉噪聲和進行射頻測量。

這款示波器將卓越的測量性能與屢獲殊榮的直觀用戶界面完美結合，幫助用戶快速獲得準確的結果。

主要性能指標：

輸入通道：4或6路FlexChannel?輸入

每個FlexChannel?：

一個模擬信號，可顯示為波形視圖、頻譜視圖或同時顯示兩者

使用TLP058邏輯探頭時，支持8個數字邏輯輸入

帶寬（所有模擬通道）：200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz（可升級）

采樣率（所有模擬/數字通道）：實時6.25 GS/s

記錄長度（所有模擬/數字通道）：標配31.25 M點（可選升級至62.5 M點）

波形捕獲速率：>500,000個波形/秒

垂直分辨率：12位ADC，在高分辨率模式下可達16位

標準觸發類型：邊沿、脈沖寬度、欠幅、超時、窗函數、邏輯、建立時間和保持時間、上升/下降時間、并行總線、序列、可視觸發、視頻（可選）、射頻對時間（可選）

輔助觸發：≤300 VRMS（僅邊沿觸發）

標準分析：

光標：波形、V條、H條、V&H條

測量：36項

頻譜視圖：頻域分析，獨立控制頻域和時域

FastFrame?：分段內存采集模式，最大觸發速率>5,000,000波形/秒

繪圖：時間趨勢、直方圖、頻譜

數學：基本波形代數、FFT和高級公式編輯器

搜索：搜索任何觸發標準

可選分析：

高級頻譜視圖

RF與時間光跡、觸發、光譜圖和IQ捕獲

模板/極限測試

高級功率測量和分析

三相電氣分析（僅限6通道型號）

選配協議觸發、解碼和分析：I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、CAN XL、LIN、FlexRay、SENT、PSI5、CXPI

這款先進的示波器不僅在技術性能上達到業界領先水平，其人性化的設計也極大地提升了用戶的操作體驗，是現代電子設計驗證的理想工具。
