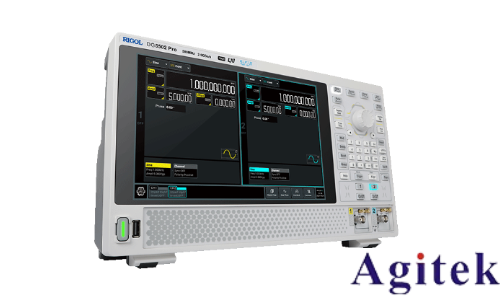

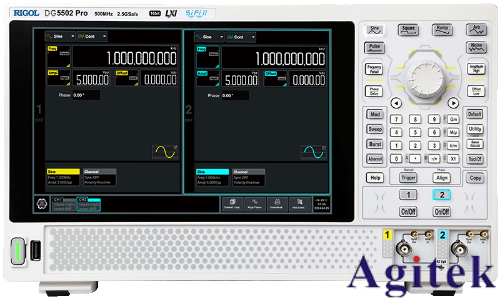

脈沖信號在電子測試、通信系統和控制工程中應用廣泛，其寬度（即脈沖持續時間）的精確調節至關重要。普源DG5502 Pro信號發生器作為高性能設備，提供了靈活且高效的脈沖寬度調節策略，幫助用戶滿足不同場景的需求。本文將從調節方法、應用場景及注意事項三個方面探討其策略。

一、脈沖寬度調節方法：分步操作與參數優化

1. 基礎調節流程：

進入信號發生器的“脈沖信號”模式，通過菜單或旋鈕選擇“脈沖寬度”參數。

設置初始寬度值，通常以時間單位（如ns、μs、ms）輸入，結合信號頻率需求調整。

利用示波器或頻譜分析儀驗證輸出波形，確保脈沖邊緣陡峭且無失真。

2. 高級參數聯動：

調整“占空比”與“周期”參數，間接影響脈沖寬度。例如，固定周期下降低占空比可縮短寬度。

啟用“邊沿控制”功能，優化脈沖上升/下降時間，避免因波形畸變導致的寬度誤差。

3. 動態調節模式：

利用設備的“掃頻”功能，設置脈沖寬度隨頻率變化的動態曲線，適用于復雜調制場景。

通過外部觸發信號同步寬度調節，實現多設備協同時的精確時序控制。

二、應用場景適配策略

1. 通信測試：在調制信號（如PWM）應用中，需根據協議要求（如藍牙、WiFi標準）設置精確寬度，避免數據傳輸誤碼。

2. 電路觸發實驗：調節窄脈沖（<10ns）用于觸發高速開關器件，配合“延時補償”功能消除系統延遲。

3. 故障模擬：生成可變寬度的異常脈沖，測試系統對瞬態信號的容錯能力，優化設備穩定性。

三、關鍵注意事項與優化建議

1. 避免過窄/過寬設置：過窄脈沖可能因設備響應延遲而無法輸出，過寬則易引入噪聲。建議參考設備手冊中的“最小/最大寬度”指標。

2. 采樣率匹配：高頻率脈沖需確保發生器采樣率≥信號頻率的5倍，否則可能導致波形重構失真。

3. 噪聲抑制：啟用“低通濾波”功能可減少高頻干擾，提升窄脈沖的精度。

4. 驗證工具校準：定期使用高精度示波器校準輸出，避免因設備老化導致的調節誤差。

普源DG5502 Pro的脈沖寬度調節策略需結合應用場景與設備特性靈活實施。通過分步參數優化、場景適配及注意事項把控，用戶可高效生成符合需求的脈沖信號，為電子設計與測試提供可靠基礎。隨著技術發展，未來設備或引入AI輔助調節功能，進一步簡化復雜信號的生成流程。
