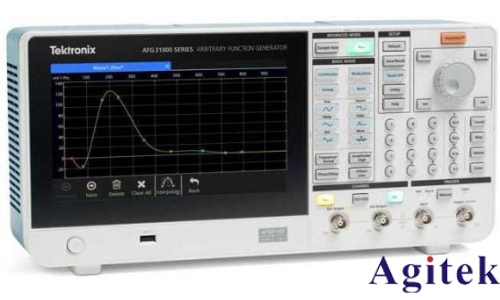

泰克AFG31021信號發生器作為一款高性能測試設備，在電子工程、通信調試等領域廣泛應用。鋸齒波作為一種基礎波形，常用于測試電路的響應特性、掃描頻率范圍等場景。本文將詳細解析該設備產生鋸齒波的斜率設置方式，幫助用戶高效完成測試需求。

一、連接與基礎設置

首先，將信號發生器輸出端與待測設備連接。啟動設備后，通過面板按鍵或外部控制軟件進入波形選擇界面。在AFG31021的12種標準波形選項中，選擇“鋸齒波”（Sawtooth）模式。此時，屏幕將顯示默認的鋸齒波參數，包括頻率、幅度、偏移量等。

二、斜率核心參數調整

鋸齒波的斜率主要由“上升時間”（Rise Time）與“下降時間”（Fall Time）的比例決定。傳統鋸齒波通常為線性上升后瞬間下降，但AFG31021允許用戶自定義這兩個參數，實現非對稱斜率波形。操作步驟如下：

1. 進入高級設置：在波形菜單中選擇“Advanced”或通過軟件界面的“波形編輯”模塊；

2. 調整上升/下降時間：通過旋鈕或數值輸入框獨立設置上升沿與下降沿的時間。例如，設置上升時間為50%周期，下降時間為10%周期，可生成陡升緩降的鋸齒波；

3. 相位與對稱性微調：利用相位偏移功能，進一步優化波形起始點與結束點的位置，確保斜率變化精準匹配測試需求。

三、任意波形生成與疊加優化

若需更復雜的斜率變化（如非線性鋸齒波），可借助AFG31021的任意波形生成功能。用戶可通過以下路徑實現：

1. 導入自定義數據：使用外部控制軟件（如TekBench）生成128K點數的波形數據，上傳至儀器；

2. 編輯波形節點：在軟件波形編輯器中手動調整各時間節點的幅度值，精確繪制斜率曲線；

3. 疊加調制：結合外部信號疊加功能，將調制信號與鋸齒波混合，生成動態變化的斜率波形。

四、雙通道協同與效率提升

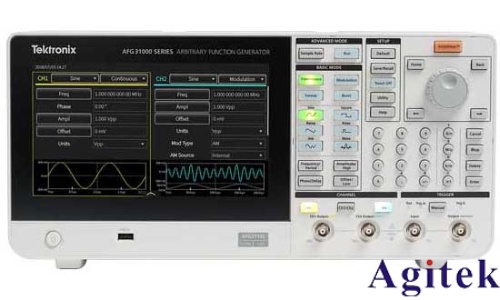

在差分信號測試場景中，雙通道型號的優勢凸顯。用戶可同時生成兩個斜率不同的鋸齒波，對比測試設備對不同波形輸入的響應差異。此外，將常用斜率設置保存為預設值，可一鍵調用，避免重復配置，大幅提升測試效率。

五、注意事項與校準建議

1. 避免過載：設置斜率時需確保信號幅度不超過設備輸出限制，防止損壞待測設備；

2. 定期校準：利用儀器自校準功能或第三方校準工具，確保上升/下降時間測量精度；

3. 監測實時波形：利用設備的大屏幕顯示功能，實時觀察波形變化，及時調整參數。

泰克AFG31021信號發生器通過靈活的時間參數配置與高級波形編輯功能，為用戶提供了精準可控的鋸齒波斜率設置方案。掌握上述方法，不僅能滿足常規測試需求，更可拓展至復雜信號模擬場景，助力工程師深入分析電路性能與系統響應。在實際操作中，結合具體測試目標靈活調整參數，將顯著提升測試效率與準確性。
