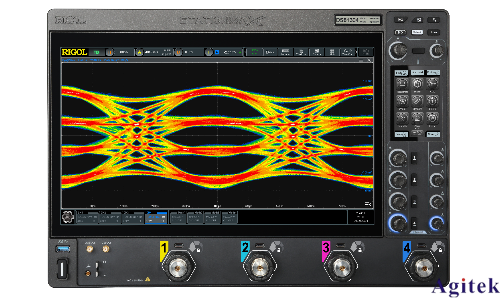

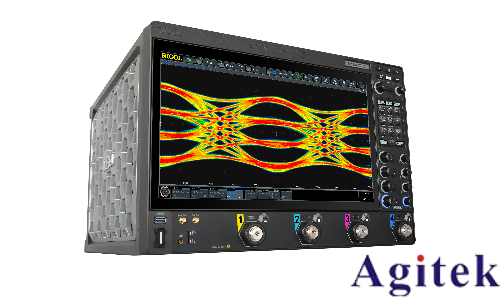

示波器作為電子測量領域的核心工具，其精度直接影響測試結果的可靠性。普源MSO8204示波器憑借其高性能在科研與工業領域廣泛應用，為確保測量準確性，定期校準探頭至關重要。本文將詳細介紹MSO8204的探頭校準步驟及注意事項，幫助用戶規范操作，提升測試效率。

一、內部自校準：快速維護基礎精度

1.連接與預熱

連接示波器電源線，開啟電源并預熱至少15分鐘，確保內部電路穩定。

確認屏幕顯示掃描線，調整亮度與聚焦至**狀態。

2.水平基線校準

將輸入耦合開關置于“GND”位置，調節垂直位移旋鈕使掃描線與水平刻度線平行，確定零電平基準。

3.探頭連接與補償

斷開所有外部連接，將探頭接入示波器校準信號輸出端（通常為CH1通道）。

按下“AutoSet”鍵自動優化顯示，觀察波形是否為標準方波。若波形失真，需調節探頭補償電容直至方波平頂無畸變。

4.垂直與水平參數校準

進入菜單“Utilities”→“Self Calibration”，啟動內部自校準程序。

示波器將自動檢測垂直增益、時間基準及觸發靈敏度，校準結果會顯示在屏幕上。此過程需避免外界電磁干擾。

二、外部校準：高精度需求的系統校準

1.垂直通道校準

使用高精度直流電壓源（如Fluke 5700A），輸出標準1V直流信號至示波器輸入端。

調整示波器垂直檔位至匹配量程（如1V/div），記錄實測電壓值并修正偏差。

重復測試不同量程（如10mV/div至50V/div），確保全量程線性度。

2.水平時間基準校準

連接頻率計數器（如Agilent 53132A），輸入10MHz標準信號。

調整示波器時基至對應檔位（如10ns/div），比對計數器與示波器顯示的周期誤差，校準時間系數。

3.探頭頻率響應校準

使用網絡分析儀（如R&S ZVA）測試探頭S參數，生成頻響曲線。

通過示波器菜單“Probe Compensation”導入校準數據，修正高頻段幅頻響應偏差。

針對用戶現場環境（如探頭延長線損耗），可重新測量S參數進行定制化校準。

三、探頭補償調節（關鍵步驟）

將探頭接入示波器校準信號（如5V方波），觀察波形上升沿與平頂。

若波形存在過沖或圓角，調節探頭衰減系數（如X10/X1）并微調補償電容，直至波形垂直邊緣陡峭且無失真。

補償完成后，避免隨意拆卸探頭或更換附件，以確保校準穩定性。

注意事項

1.環境要求：避免強磁場干擾（如遠離大功率變壓器），溫度控制在15-30℃范圍內。

2.安全規范：校準信號不得超過探頭耐壓（如X10探頭≤300V），防止損壞儀器。

3.校準周期：內部自校準建議每周一次，外部校準按國標要求每年至少一次，高精度應用可縮短至半年。

4.記錄管理：保存校準數據與證書，追溯測量誤差來源。

通過規范的校準流程，普源MSO8204示波器可長期保持±1%的測量精度，滿足精密電子測試需求。用戶需結合使用場景選擇合適的校準方法，并嚴格遵循操作規范，以確保儀器性能穩定可靠。
