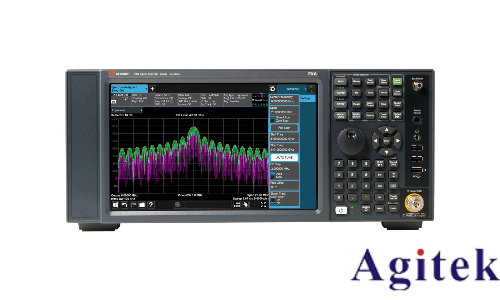

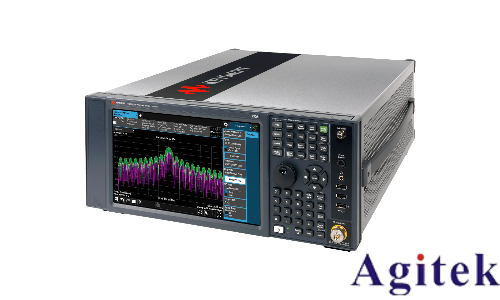

相位噪聲是衡量信號源頻率穩定性的核心指標，尤其在5G通信、衛星導航和雷達系統中，超低相位噪聲的測量能力直接關乎系統性能評估。是德科技N9041B UXA信號分析儀憑借其創新設計和智能算法，實現了業界領先的相位噪聲測量精度，其關鍵技術路徑如下：

一、硬件架構奠定性能基礎

N9041B UXA采用優化的射頻前端設計，通過降低本底噪聲和優化信號路徑，顯著提升相位噪聲性能。其內置的超低相位噪聲本振源，結合是德科技專利的智能混頻器技術，可將測量范圍擴展至110GHz，并在1GHz頻段實現-147 dBc/Hz（1MHz頻偏）的超低相位噪聲指標。此外，儀器采用全數字化中頻處理架構，有效抑制模擬電路帶來的噪聲干擾，確保測量結果的純凈度。

二、動態范圍與靈敏度優化

針對微弱信號測量場景，N9041B UXA通過動態范圍增強技術（如DR Opt模式）提升測量動態范圍至116dB，同時降低顯示平均噪聲電平（DANL）至-174dBm。這一組合能力使其在捕獲低電平雜散信號的同時，有效抑制載波泄漏和干擾，確保相位噪聲測量不受幅度噪聲影響。

三、智能算法與校準技術

儀器內置的相位噪聲一鍵測量模式結合先進校準算法，可自動補償系統誤差。例如，通過實時跟蹤信號源頻率漂移并進行相位修正，消除測量過程中的相位抖動。此外，采用互相關測量技術進一步降低測量不確定度，尤其適用于近載波相位噪聲的精密測量。

四、環境優化與干擾抑制

為確保測量穩定性，N9041B UXA設計了完善的電磁屏蔽和溫度補償機制，最大限度降低外部干擾。用戶可通過選擇合適的中頻帶寬（如1kHz RBW）和視頻帶寬（如100Hz VBW），結合頻譜儀的“幅度噪聲抑制”功能，進一步濾除無用噪聲，突出相位噪聲特征。

五、實際應用中的參數配置策略

在測量10GHz信號的相位噪聲時，用戶可遵循以下步驟：

1. 設置中心頻率和跨度，啟用相位噪聲一鍵測量模式；

2. 調整RBW和VBW至**分辨率，確保動態范圍覆蓋目標頻偏；

3. 啟用外部參考源（如銣原子鐘）提升測量精度；

4. 通過軌跡分析驗證數據平滑度，排除瞬態干擾。

是德N9041B UXA信號分析儀通過硬件與算法的協同優化，突破了傳統頻譜儀在相位噪聲測量中的性能瓶頸。其超低相位噪聲指標、寬動態范圍及智能化測量功能，為工程師評估毫米波通信、衛星鏈路等高精度系統提供了可靠工具，助力新一代通信技術的研發與驗證。
