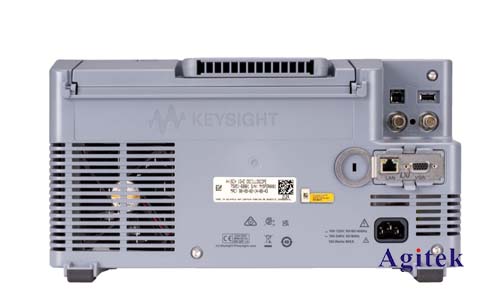

是德科技(Keysight)DSOX4104A示波器是一款功能強大的測試儀器，廣泛應用于電子工程、科研和教育領域。它擁有4個通道，帶寬為1 GHz，采樣率為2 GSa/s，可以滿足大多數電壓波形的測試需求。本文將詳細介紹使用DSOX4104A示波器測試電壓波形的基本方法，幫助用戶快速上手。

　　1.示波器連接

　　首先，需要將待測信號源與示波器連接。通常，示波器配備BNC接口，連接方式如下：

　　連接信號源:使用同軸電纜將信號源的輸出端連接到示波器的輸入通道(CH1,CH2,CH3,CH4)。

　　接地:將信號源的接地端連接到示波器的接地端，確保測試電路的完整性。

　　2.通道設置

　　連接好信號源后，需要進行通道設置。

　　通道選擇:選擇需要測試的通道，例如CH1,CH2等。

　　垂直靈敏度(Volts/Div):設置通道的垂直靈敏度，即每個格子的電壓值。選擇合適的靈敏度能夠清晰地顯示信號波形。

　　耦合方式(AC/DC):選擇合適的耦合方式，AC耦合會濾除直流分量，DC耦合則保留直流分量。

　　探頭補償:如果使用探頭，需要進行探頭補償，以確保測量的準確性。

　　3.信號測量

　　示波器提供了多種測量工具，可以快速獲取信號的參數。

　　時間基準(Time/Div):設置水平方向的單位時間，即每個格子的時間值。

　　自動測量:使用示波器的自動測量功能，可以一鍵獲取信號的頻率(Frequency)、幅值(Amplitude)、周期(Period)、占空比(Duty Cycle)等參數。

　　手動測量:使用示波器的光標工具，可以手動測量特定時間點的電壓值，或者測量?jī)蓚€(gè)時間點之間的電壓差。

　　4.波形分析

　　示波器可以進行多種波形分析，幫助用戶更深入地理解信號。

　　頻譜分析:使用示波器的FFT功能，可以將信號轉換為頻譜圖，分析信號的頻率成分。

　　趨勢分析:使用示波器的趨勢功能，可以觀察信號隨時間的變化趨勢。

　　數學運算:使用示波器的數學運算功能，可以對信號進行加減乘除、求導積分等操作，實現更復雜的分析。

　　5.其他操作

　　觸發設置:設置觸發條件，可以捕獲特定事件的信號。

　　存儲波形:將測量結果存儲到示波器內部或者導出到電腦，方便后續分析。

　　示例:

　　以下示例展示了使用DSOX4104A示波器測量方波信號的過程：

　　將方波信號源連接到示波器的CH1。

　　設置通道靈敏度為1V/Div。

　　選擇合適的水平時間基準，以觀察完整的波形。

　　使用示波器的自動測量功能，可以獲取方波信號的頻率、幅值、占空比等參數。

　　本文詳細介紹了使用是德DSOX4104A示波器測試電壓波形的基本方法，涵蓋了示波器連接、通道設置、信號測量、波形分析等方面，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
