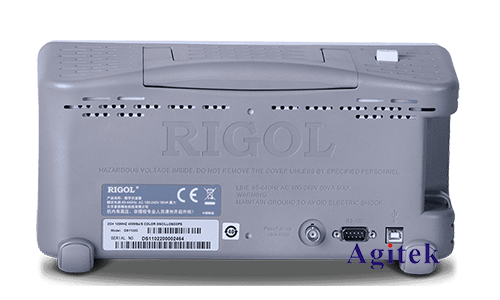

使用示波器進行電流波形測試是我們日常工作中不可或缺的一部分。普源（Rigol）DS1052E是一款高性價比的示波器，它不僅操作簡便，而且功能強大，適合各種應用場景。本文將詳細介紹如何設置普源DS1052E示波器來測試電流波形。

　　準備工作

　　在開始測試之前，需要做好以下準備工作：

　　1.設備檢查：

　　-確保示波器和電流探頭工作正常。

　　-檢查電流探頭是否符合被測電流范圍和頻率要求。

　　2.連接示波器：

　　-將電流探頭連接到示波器的輸入通道。

　　-如果使用電流鉗或電流探頭，請確保正確安裝并進行零點校準。

　　3.校準探頭：

　　-根據探頭說明書進行零點校準，以確保測量精度。

　　設置示波器參數

　　1.輸入通道設置

　　-通道選擇：選擇與電流探頭連接的通道（如CH1或CH2）。

　　-探頭類型：設置探頭類型為電流探頭（示波器菜單中選擇“Probe”選項，設置探頭比例）。

　　-探頭倍率：根據電流探頭的實際倍率設置，例如10mV/A、100mV/A等。

　　-帶寬限制：如果測量的是低頻信號，可以開啟帶寬限制（20MHz），以減少高頻噪聲的影響。

　　2.時基設置

　　-時基選擇：根據被測信號的頻率選擇合適的時基范圍。一般從較慢的時基開始，然后逐步調整到合適的范圍。

　　-觸發模式：選擇“邊沿觸發”模式，設置觸發電平和觸發源。觸發電平可以調整到信號的中間值，以便于穩定顯示波形。

　　-觸發耦合：選擇“DC耦合”模式，以確保捕捉到所有信號成分。

　　3.垂直系統設置

　　-垂直偏置：根據信號幅值調整垂直偏置，使信號顯示在屏幕中央。

　　-靈敏度設置：選擇合適的垂直靈敏度（單位：V/div），確保波形顯示清晰。通常，電流信號的幅值較小，需選擇較高的靈敏度。

　　-偏移調整：如果波形偏離屏幕中心，可以使用垂直偏移功能將其調整到屏幕中央。

　　測試過程

　　1.連接被測電路：將電流探頭夾在被測電路的相應位置，確保連接牢固且不會干擾電路正常運行。

　　2.觀察波形：打開示波器并開始觀察波形，根據實際情況調整時基和垂直系統設置，使波形顯示穩定且清晰。

　　3.數據捕獲和分析：

　　-波形存儲：如果需要保存波形數據，可以使用示波器的存儲功能，將波形保存到U盤或通過USB接口傳輸到電腦。

　　-測量功能：利用示波器內置的測量功能，如峰值電流、平均電流、周期、頻率等參數，進行詳細的波形分析。

　　-光標測量：使用光標功能，手動測量波形的特定點，如上升時間、下降時間、周期等。

　　專業建議

　　-電流探頭選擇：根據測量需求選擇合適的電流探頭。高頻電流信號建議使用寬帶電流探頭，以確保測試精度。

　　-避免干擾：測試時盡量遠離干擾源，如高頻開關電源、變頻器等，以減少噪聲干擾。

　　-定期校準：示波器和電流探頭需要定期校準，以保證測量精度。建議每年進行一次校準。

　　-安全注意事項：測量高壓電流時，務必遵循安全操作規程，避免觸電危險。使用絕緣手套和絕緣墊等防護工具。

　　使用普源DS1052E示波器進行電流波形測試并不復雜，只需按上述步驟進行設置和操作，即可獲得準確的測試結果。作為專業工程師，我們需要時刻保持嚴謹的工作態度，確保測試數據的可靠性和精確性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
