作為一名專業工程師，我深知精密測量在電子電氣工程中的重要性。同惠TH2851-130精密阻抗分析儀是一款高性能儀器，它以其卓越的測量精度和廣泛的應用領域而著稱。今天，我將為大家詳細介紹如何正確連接和使用該儀器進行阻抗測量。

　　了解儀器及其功能

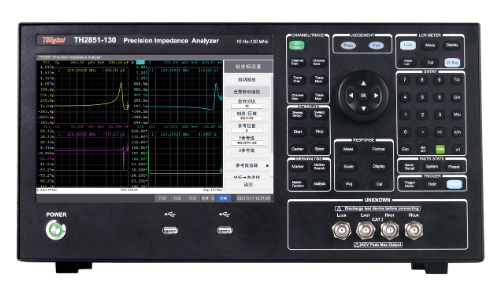

　　首先，我們需要對同惠TH2851-130有一個全面的了解。該儀器采用了先進的電橋技術和數字信號處理技術，能夠精確測量電阻、電感和電容等阻抗參數。其測量頻率范圍寬泛，覆蓋10Hz-130MHz，可以滿足大多數電子元件的測試需求。此外，它還配備了友好的用戶界面和多種測量模式，使操作更加簡便和高效。

　　準備工作

　　在進行阻抗測量前，我們需要進行一些準備工作：

　　1.校準儀器：在測量之前，務必對儀器進行校準。這包括開路校準、短路校準和負載校準。通過校準可以消除系統誤差，提高測量準確性。具體校準步驟可以參考儀器的使用手冊。

　　2.選擇合適的測試夾具：根據待測對象的尺寸和形狀，選擇合適的測試夾具。TH2851-130提供多種測試夾具供選擇，如兩線夾具、四線夾具等。對于精度要求較高的測量，建議使用四線制夾具，因為它可以有效減少導線電阻和接觸電阻的影響。

　　連接步驟

　　1.正確連接夾具：將選好的夾具連接到儀器的測量端口。四線夾具通常有兩個電流端子和兩個電壓端子，確保連接時不混淆。對于高精度測量，確保每一個接觸點都干凈無污染，以減少接觸電阻。

　　2.連接待測元件：將待測元件連接到測試夾具上。在進行此步驟時，應確保元件與夾具接觸良好且穩固，以防止在測量過程中出現松動或接觸不良的情況。

　　3.設置測量參數：根據待測元件的特性，在儀器上設置合適的測量參數。這包括測量頻率、測量電壓、測量模式等。TH2851-130允許用戶自定義測量參數，確保測量結果的準確性和可靠性。

　　測量過程

　　1.啟動測量：在完成所有連接和參數設置后，啟動儀器的測量功能。TH2851-130將自動進行數據采集和處理，并在顯示屏上實時顯示測量結果。

　　2.觀察結果：通過儀器的顯示屏，可以實時觀察測量結果。如果需要更詳細的數據分析，TH2851-130還支持將測量數據導出到計算機進行進一步處理。

　　3.多次測量取平均值：為了提高測量的可靠性和準確性，建議進行多次測量并取平均值。這樣可以有效減少偶然誤差對測量結果的影響。

　　注意事項

　　1.環境影響：在進行阻抗測量時，環境因素如溫度、濕度、以及電磁干擾等都會對測量結果產生影響。盡量在恒溫恒濕的環境中進行測量，并避免在有強電磁干擾的環境下操作。

　　2.維護和保養：定期對儀器進行維護和保養，確保其長期穩定運行。包括定期校準、清潔測量夾具、檢查連接線等。

　　3.安全操作：在使用儀器時，應注意安全操作規程，特別是在測量高壓或大電流元件時，需特別小心，避免觸電風險。

　　應用案例

　　以一個實際應用案例來說明如何使用同惠TH2851-130進行阻抗測量。假設我們需要測量一個高精度電容器的阻抗特性：

　　1.準備工作：對儀器進行校準，選擇適合電容器的四線夾具。

　　2.連接電容器：將電容器穩固地連接到夾具上。

　　3.設置參數：在儀器上設置適當的測量頻率（如1kHz）和測量電壓（如1V）。

　　4.進行測量：啟動測量，儀器顯示屏上將實時顯示電容器的阻抗值。

　　5.數據記錄與分析：記錄多次測量數據并取平均值，導出數據進行進一步分析。

　　總之，同惠TH2851-130精密阻抗分析儀是一款功能強大、操作簡便的高性能測試儀器。在正確使用和維護的前提下，它將為您的電子元件測量和電路分析提供精確可靠的數據支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
