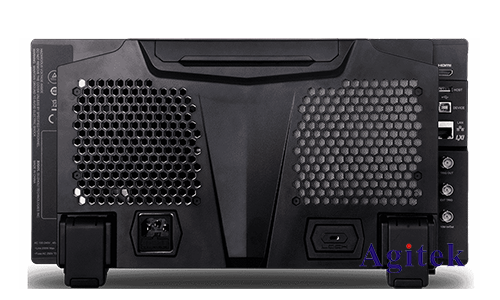

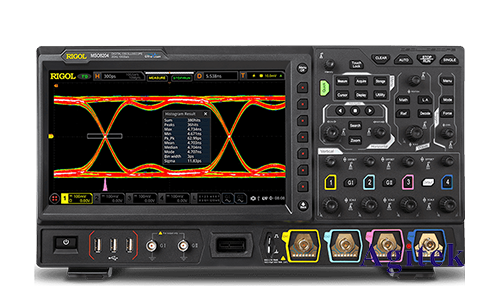

作為一名經驗豐富的工程師，您可能已經了解了示波器在測試和測量中的重要性。普源（RIGOL）的MSO8064是一款功能強大的混合信號示波器，廣泛應用于電子工程中。下面將詳細介紹如何使用普源MSO8064示波器進行電流波形的測試，并確保操作簡便、結果準確。

　　準備工作

　　1.確保設備安全接地：首先，確認示波器和被測電路都已正確接地。這是保證測量準確性和安全性的基礎步驟。

　　2.選擇合適的探頭：由于我們要測量的是電流波形，建議使用電流探頭（如普源RP1001C）。電流探頭能夠?qū)㈦娏餍盘栟D(zhuǎn)換為電壓信號，便于示波器進行測量。

　　3.校準探頭：在進行實際測量之前，務必對探頭進行校準。普源示波器通常內置有自動校準功能，按下探頭校準按鈕，按照提示完成校準過程，以確保測量精度。

　　連接電路

　　1.安裝電流探頭：將電流探頭連接到MSO8064的輸入通道。確保探頭與示波器接口連接牢固，并且探頭鉗夾正確接觸待測電流導線。

　　2.設置電流探頭量程：根據預期的電流值設置電流探頭的量程。探頭的量程設定應盡量與待測信號的峰值電流相匹配，這樣可以提高測量精度。

　　設置示波器

　　1.選擇通道和耦合方式：選擇與電流探頭連接的通道，并將該通道設置為DC耦合模式。DC耦合模式能夠顯示直流和交流成分的波形，是測量電流波形的常用設置。

　　2.調整時基和垂直刻度：根據被測電流信號的頻率和幅度調整示波器的時基和垂直刻度。例如，對于高頻信號，可以縮短時基；對于大幅度信號，可以增大垂直刻度。

　　3.設置觸發模式：為了穩定顯示波形，設置合適的觸發模式和觸發電平。觸發模式選擇邊沿觸發通常較為合適，觸發電平設定為信號的平均值附近，這樣可以獲得穩定的波形顯示。

　　波形觀測與分析

　　1.觀察波形：在完成上述設置后，示波器屏幕上應顯示出電流波形。此時，可以通過調節時基、垂直刻度和觸發電平，優化波形顯示效果。

　　2.使用示波器測量工具：MSO8064提供了多種測量工具，例如峰值電壓、均值、頻率、周期等。利用這些工具，可以對電流波形進行詳細分析。例如，選擇“Measure”功能，設置需要測量的參數，示波器將自動計算并顯示結果。

　　3.存儲和導出數據：如果需要保存測量結果，可以使用示波器的存儲功能。MSO8064支持將波形數據存儲到U盤或通過USB接口傳輸?shù)诫娔X。這樣，您可以方便地對數據進行后續處理和分析。

　　常見問題及解決方法

　　1.波形顯示不穩定：如果波形顯示不穩定，可能是觸發設置不當。嘗試調整觸發電平或切換觸發模式，找到合適的設置使波形穩定。

　　2.測量精度不高：測量精度問題可能源于探頭校準不準確或量程設置不當。重新校準探頭并確認量程設置正確。

　　3.信號噪聲較大：如果測量過程中信號噪聲較大，建議檢查探頭接觸是否良好，電路接地是否可靠。此外，可以嘗試使用帶有更高抗干擾性能的探頭。

　　使用普源MSO8064示波器測試電流波形是一個需要細致設置和操作的過程。通過正確選擇和校準探頭、合理設置示波器參數，您可以獲得準確的電流波形測量結果。在日常使用中，保持設備良好的狀態和定期校準，是確保測量精度的重要保障。希望本指南能夠幫助您更好地使用MSO8064進行電流波形的測量和分析，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
