在現代電子工程和測量技術中，示波器是工程師們不可或缺的工具。它們廣泛應用于信號測量、故障排除、研發和生產測試等領域。其中，羅德與施瓦茨（Rohde&Schwarz，簡稱R&S）作為世界領先的測試與測量設備制造商，其示波器以高精度、高穩定性和豐富的功能而著稱。本文將深入探討如何在使用R&S示波器時獲得穩定的波形，幫助工程師們更好地利用這些高端儀器進行工作。

　　1.示波器基礎知識

　　1.1示波器的基本原理

　　示波器是一種可以將電信號轉化為可視波形的儀器。通過觀察這些波形，工程師可以分析信號的各種特性，如電壓、電流、頻率、相位等。示波器的基本原理是利用采樣和數字化技術，將模擬信號轉換為數字信號，并在顯示屏上以圖形的方式展現出來。

　　1.2羅德與施瓦茨示波器概述

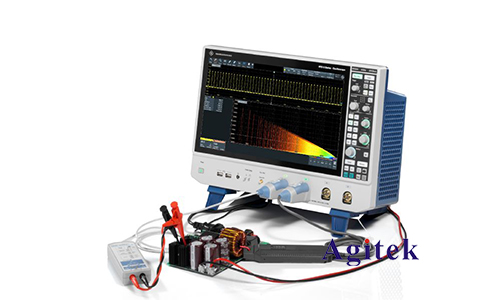

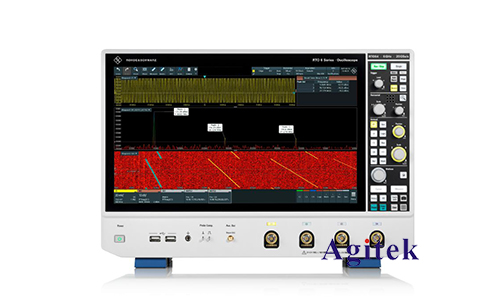

　　羅德與施瓦茨示波器系列涵蓋了從基礎型到高性能的各種型號，如R&S?RTC1000、R&S?RTM3000和R&S?RTP系列。這些示波器具有高采樣率、寬帶寬、低噪聲和豐富的分析功能，能夠滿足不同應用場景的需求。

　　2.波形穩定的重要性

　　穩定的波形是精確測量和分析的基礎。無論是在研發新產品還是在調試復雜的電路系統中，穩定的波形可以幫助工程師們準確識別和分析信號特性，發現潛在問題，提高工作效率和產品質量。

　　3.波形穩定的常見挑戰

　　在實際應用中，獲得穩定波形可能會面臨各種挑戰，如環境噪聲、信號失真、探頭影響以及示波器設置不當等。這些因素都會導致波形不穩定，從而影響測量精度和結果的可靠性。

　　4.穩定波形的方法和技巧

　　4.1正確設置觸發

　　觸發設置是確保波形穩定的關鍵。示波器的觸發系統能夠捕捉特定時間點的信號，從而鎖定波形，避免漂移和抖動。在設置觸發時，可以選擇合適的觸發類型（如邊沿觸發、脈沖觸發等）和觸發電平，確保信號穩定顯示。

　　4.2使用適當的探頭

　　探頭的選擇和使用對波形的穩定性有重要影響。不同類型的探頭適用于不同的測量需求，如高阻抗探頭、低阻抗探頭和電流探頭等。在選擇探頭時，應根據被測信號的特性選擇合適的型號，并正確連接和校準探頭，減少信號失真和噪聲干擾。

　　4.3優化采樣率

　　采樣率決定了示波器捕捉信號細節的能力。過低的采樣率會導致信號失真，而過高的采樣率則可能增加噪聲和數據量。工程師應根據信號的頻率特性選擇適當的采樣率，確保信號的準確還原。

　　4.4時基和垂直刻度的調整

　　正確調整示波器的時基和垂直刻度，可以更清晰地顯示信號波形。時基決定了每個采樣點之間的時間間隔，而垂直刻度則決定了電壓范圍。根據被測信號的特性，合理調整這些參數，可以提高波形的分辨率和可讀性。

　　4.5使用數學功能和濾波器

　　R&S示波器提供了豐富的數學功能和濾波器選項，可以幫助工程師們對信號進行進一步處理和分析。利用這些功能，可以消除噪聲、增強信號特征，并實現復雜的數學運算，得到更穩定和精確的波形。

　　5.具體示例和案例分析

　　5.1數字信號分析

　　在數字信號分析中，穩定的波形對于時序分析和邏輯調試至關重要。通過正確設置觸發和使用高帶寬探頭，可以捕捉到清晰的數字波形，幫助工程師們識別和分析時序問題。

　　5.2模擬信號分析

　　對于模擬信號，波形的穩定性直接影響信號的精度和質量。通過優化采樣率和使用濾波器，可以減少噪聲和失真，獲得更穩定的模擬波形，便于信號特性的深入分析。

　　5.3混合信號分析

　　在混合信號分析中，需要同時處理數字和模擬信號。通過合理配置示波器的多通道功能和觸發設置，可以同時獲得穩定的數字和模擬波形，實現復雜系統的全面分析。

　　獲得穩定的波形是高精度測量和分析的基礎。通過本文介紹的方法和技巧，工程師們可以在使用羅德與施瓦茨示波器時，克服各種挑戰，獲得穩定和可靠的波形，從而提高工作效率和測量精度。隨著技術的不斷發展，示波器的性能和功能也在不斷提升，未來將為工程師們提供更多強大和便捷的工具，推動電子測量技術的發展，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
