在電子領域，眼圖是評估數字信號質量和傳輸系統性能的重要工具。而普源示波器是一種常用的測量設備，用于捕獲和分析信號波形。本文將介紹普源示波器測眼圖的方法及其在電子通信中的應用。

　　一、普源示波器簡介

　　普源示波器是一種基于示波器原理的儀器，可用于顯示電壓信號的波形。它具有高帶寬、高采樣率和多種觸發模式等特點，適用于各種電子測量和分析任務。

　　二、眼圖的概念

　　眼圖是一種顯示數字信號質量的圖形表示方法，通常用于評估串行數據通信系統的性能。眼圖的形狀和特征反映了信號的穩定性和傳輸質量，是判斷系統工作狀態的重要依據。

　　三、普源示波器測眼圖的方法

　　1.設置觸發條件：在測量眼圖之前，需要設置合適的觸發條件，以確保正確捕獲信號波形。觸發條件包括觸發模式、觸發電平和觸發邊沿等參數。

　　2.調整時間基準：根據信號頻率和波形周期，調整示波器的時間基準，使眼圖能夠清晰地顯示出完整的波形。

　　3.調整垂直靈敏度：根據信號幅度，調整示波器的垂直靈敏度，使眼圖的波形垂直位置適當，不至于超出示波器的顯示范圍。

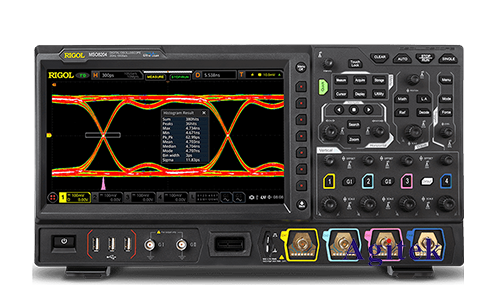

　　4.采集數據并顯示眼圖：通過示波器采集數據，并將其顯示為眼圖。可以通過調整觸發條件和測量參數來優化眼圖的清晰度和穩定性。

　　四、普源示波器測眼圖的應用

　　1.評估數字信號質量：利用眼圖可以直觀地評估數字信號的質量，包括噪聲、抖動和時序偏移等因素，為系統優化提供參考。

　　2.調試通信系統：在通信系統的設計和調試過程中，眼圖可以幫助工程師分析信號傳輸過程中的問題，并進行相應的調整和優化。

　　3.驗證通信標準符合性：通過比較眼圖與通信標準的要求，可以驗證通信系統是否符合相關的標準和規范要求。

　　4.故障診斷與排除：當通信系統出現故障時，眼圖可以用于定位故障點，并指導故障的排除和修復工作。

　　普源示波器是測量眼圖的重要工具，通過合適的設置和調整，可以有效地捕獲和分析數字信號的波形特征。眼圖作為評估系統性能的重要指標，在電子通信領域具有廣泛的應用前景，對于提高通信系統的可靠性和穩定性具有重要意義，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
