如何計算模擬示波器的頻率
模擬示波器的作用

1、可測量直流信號和交流信號的電壓范圍
2、交流信號的頻率可以通過測量交流信號的周期來轉換。
3、波形可以顯示交流信號。
4、信號測量可分別用兩個通道進行。
5、兩個信號的波形,即雙跟蹤測量功能,可以同時顯示在屏幕上。該功能可以測量兩個信號之間的相位差和波形之間的形狀差。

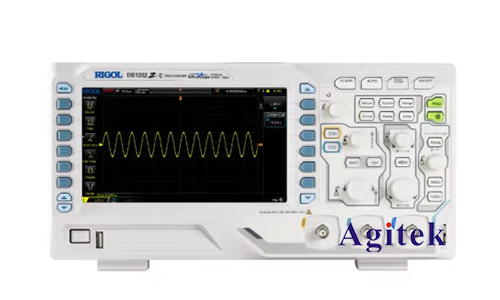

模擬示波器如何看待頻率
振幅(峰值,相當于振幅的兩倍)和周期可以直接讀取模擬示波器,頻率是根據周期的倒數計算的。
示波器上有許多正方形格子,我們稱每個格子的邊長為一個大格子,每個大格子相當于五個小格子。
范圍取決于Y軸的方向。您使用上下移動的旋鈕將任何水平刻度線壓在波形的底部,然后讀取波形的頂部。Y軸上的距離相當于幾個大格。
建議:
(1)盡量放大波形幅度,以占據屏幕Y方向的1/2-3/4為宜。
(2)波形應左右打開,使屏幕上顯示的波形周期大約相當于1-2個周期的波形,不要顯示太多周期(現在看看你的波形,相當于n個周期)
這樣可以提高你的讀數精度。
如何計算模擬示波器的頻率?

在示波器屏幕上找到波形周期的相同點,然后從X軸刻度讀取周期時間。大格是您設置的X軸掃描時間基礎。例如,它設置為100ns/div(如果模擬示波器,看看面板旋鈕指向多少s/div),所以兩個箭頭之間的間隔是4格多一點,然后看小格,估讀大概是425ns(如果模擬示波器,估讀不可能準確),看示波器測量菜單上測量的是426ns,估讀還是比較準確的。
然后用1除以一個周期的時間獲得頻率,1/425ns=2.35mHZ,與測量菜單測量的頻率值一致,相當于信號源設置的頻率。
