普源DS1000Z系列數字示波器在通信原理實驗中的應用方案

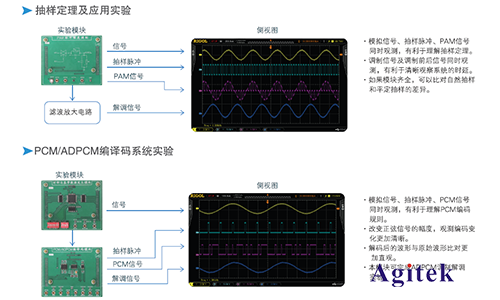

普源DS1000Z系列高性價比的四通道數字示波器代替以往的雙通道示波器以完成《通信原理實驗》課程中教學內容，使得測試項目更加全面，實驗過程更加簡單，且有助于直觀的明晰實驗原理，提高學生的動手能力。
測試需求

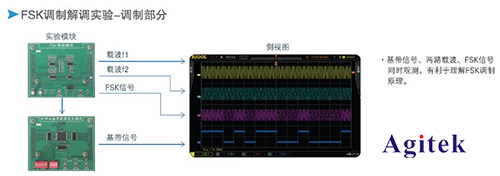

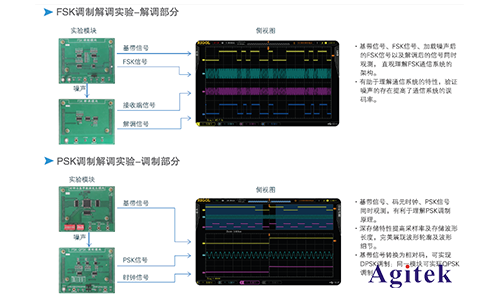

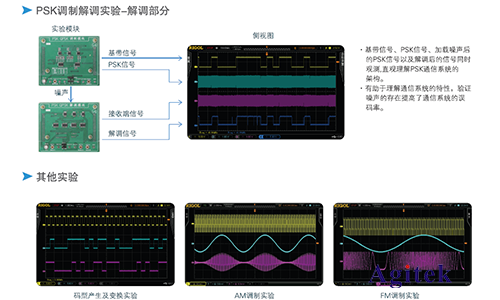

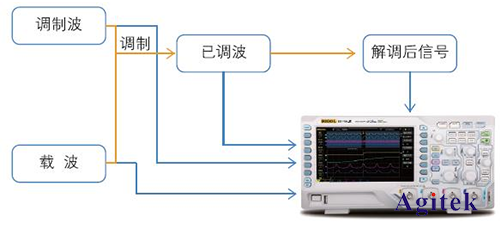

調制解調是非常重要的通信技術，通過使用測量儀器（比如示波器）觀測調制解調電路輸出的各類信號波形（包括：載波，調制波，已調波，解調后的波形）并進行必要的測量，學生可以直觀的掌握調制解調的原理。普源DS1000Z系列四通道可以很好的滿足此類測試需求，如下圖所示，示波器可以在同一屏幕上觀測載波，調制波，已調波，以及解調后的波形。
測試方案
自動測量——專用

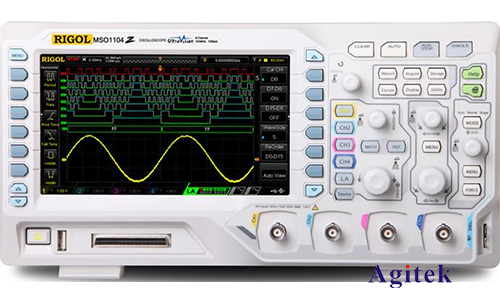

DS1000Z提供24種自動測量參數，所有參數可通過面板左側的專用測量菜單鍵一鍵調出。
自動測量——參數

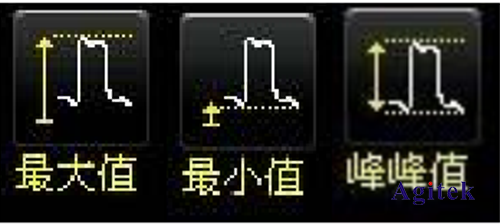

每個測量參數都有參數示意圖標，顯示每個測量項目測量的是波形的什么參數，且圖標的顏色會根據測量信源的選擇自動調整顏色，讓學生更直觀的理解測量參數的意義。
自動測量——自動

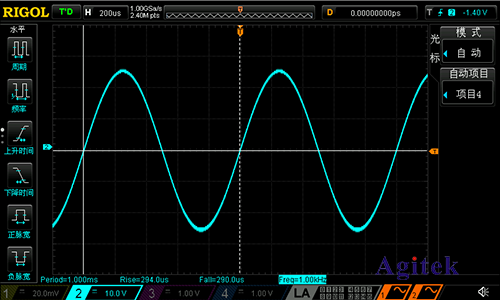

自動光標會標記出當前所選測量項對應的波形參數位置，圖像化方式有助于學生理解測量結果

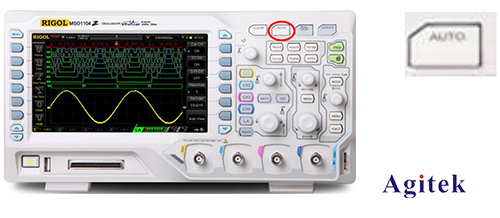

AUTO鍵鎖定
教師可以鎖定示波器上面板上的Auto按鍵，禁用自動設置示波器的功能，讓學生更多的親手設置
示波器的垂直、水平、觸發等參數，得到正確穩定的波形顯示。按示波器面板上的【Utility】
鍵，進入“Auto選項”菜單，按下“鎖定”鍵即可鎖定按鍵，如需解鎖，需要發送遠程命令
“:SYSTem:AUToscale 1”解鎖

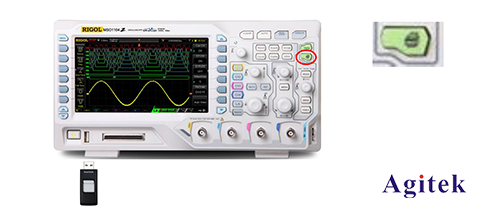

一鍵截圖
通過上文介紹，為您充分介紹了普源DS1000Z系列四通道數字示波器在通信原理實驗中的應用方案，如您還有其他使用問題，歡迎登陸安泰測試www.xyttest.cn了解更多使用方法。
