精密、可靠的校準

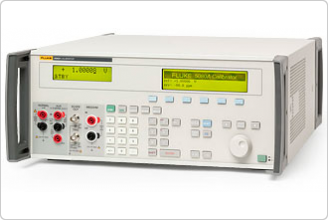

5080A 多產品校準器具有強大的電壓和電流驅動能力，可精確、可靠地校準常用儀表。5080A 校準器的交流/直流電壓的負荷電流高達 800 mA，交流/直流電流的負荷電壓高達 50 V，能夠輕松地校準各種各樣的模擬儀表。
選件和附件可以覆蓋更多校準所需
通過使用選件和附件，您可以使用 5080A 多產品校準器來校準更多類型的儀表，包括：
- 鉗型表。通過 9100-200 10/50 匝線圈和 5500A/COIL 50 匝電流線圈，5080A 能夠校準廣泛應用的鉗型表，電流可高達 1000 A。
- 示波器。示波器校準選件可快速、簡便、經濟地實現 200 MHz 示波器的校準。驗證動態響應、帶寬、時基、觸發功能和輸入電阻等。
- 兆歐表。此選件可實現高達 18 G Ω 的大電阻以及高壓電阻的校準輸出。它還可以校準導通表。
保護電路可防止意外損壞
意外施加到校準器輸出端的電壓會造成儀器的嚴重損壞，從而造成昂貴的維修費用。校準器輸出端的電氣保護對于日常工作至關重要。5080A 校準器特別設計了創新的保護電路，可防止被反向輸入電壓所損壞，所以您可以更放心地使用。
良好的電壓和電流驅動能力
在福祿克計量校準部的多產品和多功能系列校準器中，5080A 具有較高的順從電壓和電流。因此，對于需要較高驅動能力的模擬儀表和儀器來說，5080A 是一種理想的解決方案。
| 順從電壓和順從電流 | ||||
| 功能 | ||||
| 型號 | 直流電壓 | 交流電壓 | 直流電流 | 交流電流* |
| 5080A | 600 mA | 800 mA | 50 V | 44 V |
| 9100 | 20 mA | 20 mA | 4 V | 4 V |
| 5500A | 10 mA | 10 mA | 4.5 V | 3 V |
| 5520A | 10 mA | 10 mA | 7 V | 5 V |
| 5700A | 50 mA | 50 mA | 10V | 7 V |
| 5720A | 50 mA | 50 mA | 10V | 7 V |
* 需打開交流 LCOMP
5080A 多產品校準器可實現半自動化校準，以提高效率
通過程序，可實現半自動化校準以及校準數據處理以及生成報表。
- 5080/CAL。 5080/CAL 軟件和 5080A 校準器配合，可以校準模擬式和數字式儀表。使用該軟件，您可以輕松、經濟地實現半自動化校準、資產管理、數據處理和打印報表。
- 已經有福祿克MET/CAL校準軟件的用戶也可以用這個軟件實現對5080A的控制。
滿足您需要的解決方案，來自校準行業的領先者
福祿克計量校準是一個著名品牌，以其精密、可靠、高質量的產品聞名世界。福祿克計量校準部長期以來一直是直流和低頻交流校準領域的知名品牌，在溫度、壓力、電氣安全、過程校準和射頻校準也得到了廣泛的認可。福祿克公司計量校準部提供校準器、標準器、軟件、服務、支持和培訓，實現校準實驗室中所需的一整套解決方案。
電壓和電流技術指標
技術指標為1年期，tcal ± 5 °C下的技術指標
| 直流電壓 | |||
| 量程 | 技術指標 (% 輸出 + μV) | 分辨力 | 最大負荷 |
| 0 mV ～ 329.999 mV | 0.013 % + 10 | 1 μV | 60 Ω，輸出阻抗 |
| 0 V ～ 3.29999 V | 0.01 % + 15 | 10 μV | 300 mA |
| 0 V ～ 32.9999 V | 0.01 % + 150 | 100 μV | 600 mA |
| 10 V ～ 101.999 V | 0.012 % + 1500 | 1 mV | 300 mA |
| 30 V ～ 329.999 V | 0.012 % + 1500 | 1 mV | 120 mA |
| 100 V ～ 1020.00 V | 0.012 % + 5500 | 10 mV | 40 mA |
| 直流電流* | |||
| 量程 | 技術指標 (% 輸出 + μA) | 分辨力 | 最大順從電壓 |
| 0 μA ～ 329.99 μA | 0.075 % + 0.1 | 10 nA | 9V |
| 0 mA ～ 3.2999 mA | 0.065 % + 0.25 | 0.1 μA | 9V |
| 0 mA ～ 32.999 mA | 0.05 % + 1.25 | 1 μA | 50 V |
| 0 mA ～ 329.99 mA | 0.05 % + 16.5 | 10 μA | 35 V |
| 0 A ～ 1.0999 A (3 A 量程) | 0.15 % + 220 | 100 μA | 6 V |
| 1.1 A ～ 2.9999 A | 0.19 % + 220 | 100 μA | 6 V |
| 0 A ～ 10.999 A ( 20 A 量程) | 0.25 % + 2500 | 1 mA | 4 V |
| 11 A ～ 20.500 A | 0.5 % + 3750 | 1 mA | 4 V |
*最大感性負載：2.5 H
| 交流電壓正弦波 | ||||
| 量程 | 頻率 | 技術指標 (% 輸出 + μV) | 分辨力 | 最大負荷 |
| 1.00 mV ～ 32.99 mV | 45 Hz ～ 65 Hz | 0.33 % + 60 | 10 μV | 60 Ω，輸出阻抗 |
| 65 Hz ～ 1 kHz | 0.34 % + 60 | |||
| 33 mV ～ 329.99 mV | 45 Hz ～ 65 Hz | 0.15 % + 60 | 10 μV | 60 Ω，輸出阻抗 |
| 65 Hz ～ 1 kHz | 0.16 % + 60 | |||
| 0.33 V ～ 3.2999 V | 45 Hz ～ 65 Hz | 0.10 % + 180 | 100 μV | 300 mA |
| 65 Hz ～ 1 kHz | 0.11 % + 180 | |||
| 3.3 V ～ 32.999 V | 45 Hz ～ 65 Hz | 0.10 % + 1800 | 1 mV | 800 mA |
| 65 Hz ～ 1 kHz | 0.12 % + 1800 | |||
| 33 V ～ 101.99 V | 45 Hz ～ 65 Hz | 0.14 % + 18000 | 10 mV | 400 mA |
| 65 Hz ～ 1 kHz | 0.15 % + 18000; | |||
| 102 V ～ 329.99 V | 45 Hz ～ 65 Hz | 0.14 % + 18000 | 10 mV | 120 mA |
| 65 Hz ～ 1 kHz | 0.15 % + 18000 | |||
| 330 V ～ 1020.0 V | 45 Hz ～ 65 Hz | 0.14 % + 180000 | 100 mV | 40 mA |
| 65 Hz ～ 1 kHz | 0.15 % + 180000 | |||
| 交流電流正弦波(1) | |||
| 量程 | 頻率 | 技術指標 (% 輸出 + μA) | 最大順從電壓(2) |
| 29.0 μA ～ 329.9 μA | 45 Hz ～ 65 Hz | 0.25 % + 0.75 | 3.3 V |
| 65 Hz ～ 1 kHz | 0.26 % + 0.75 | ||
| 0.33 mA ～ 3.2999 mA | 45 Hz ～ 65 Hz | 0.22 % + 0.9 | 6.5 V |
| 65 Hz ～ 1 kHz | 0.23 % + 0.9 | ||
| 3.3 mA ～ 32.999 mA | 45 HZ ～ 65 Hz | 0.10 % + 12 | 44 V |
| 65 Hz ～ 1 kHz | 0.19 % + 12 | ||
| 33 mA ～ 329.99 mA | 45 Hz ～ 65 Hz | 0.10 % + 120 | 25 V |
| 65 Hz ～ 1 kHz | 0.19 % + 120 | ||
| 0.33 A ～ 1.0999 A | 45 Hz ～ 65 Hz | 0.10 % + 1200 | 4 V |
| 65 Hz ～ 1 kHz | 0.24 % + 1200 | ||
| 1.1 A ～ 2.9999 A | 45 Hz ～ 65 Hz | 0.10 % + 1500 | 4 V |
| 65 Hz ～ 1 kHz | 0.28 % + 1500 | ||
| 3.0 A ～ 10.999 A | 45 Hz ～ 65 Hz | 0.25 % + 6000 | 3 V |
| 65 Hz ～ 1 kHz | 0.40 % + 6000 | ||
| 11 A ～ 20.500 A | 45 Hz ～ 65 Hz | 0.50 % + 15000 | 3 V |
| 65 Hz ～ 1 kHz | 0.52 % + 15000 | ||
(1)感性負載：2.5 H；(2) LCOMP ON，用于驅動感性負載，45-65 Hz時可用
電阻、功率和頻率技術指標
技術指標是指1年期，tcal ± 5 °C下的技術指標
| 電阻 | ||
| 量程 | 技術指標 % 輸出或Ω | 最大峰值電流 |
| 0 Ω | 0.01 Ω | 220 mA |
| 1 Ω | 1.0 % | 220 mA |
| 1.9 Ω | 0.5 % | 220 mA |
| 10 Ω | 0.15 % | 220 mA |
| 19 Ω | 0.1 % | 160 mA |
| 100 Ω | 0.04 % | 70 mA |
| 190 Ω | 0.04 % | 50 mA |
| 1000 Ω | 0.025 % | 22 mA |
| 1.9 kΩ | 0.025 % | 16 mA |
| 10 kΩ | 0.025 % | 3 mA |
| 19 kΩ | 0.029 % | 1.6 mA |
| 100 kΩ | 0.038 % | 0.3 mA |
| 190 kΩ | 0.042 % | 0.16 mA |
| 1 MΩ | 0.04 % | 30 μA |
| 1.9 MΩ | 0.04 % | 16 μA |
| 10 MΩ | 0.1 % | 3 μA |
| 19 MΩ | 0.15 % | 1.6 μA |
| 100 MΩ | 0.5 % | 300 nA |
| 190 MΩ | 1.0 % | 160 nA |
| 直流功率 | |||||||
| 電壓量程 | 電流量程 | ||||||
| 0.33 mA ～ 3.2999 mA | 3.3 mA ～ 329.99 mA | 0.33 A ～ 2.9999 A | 3 A ～ 20.5 A | ||||
| ± (% 功率輸出) | |||||||
| 33 mV ～ 1020 V | 0.15 | 0.11 | 0.22 | 0.54 | |||
| 交流功率* | |||||||
| 電壓量程 | 電流量程 | ||||||
| 3.3 mA ～ 8.9999 mA | 9 mA ～ 32.999 mA | 33 mA ～ 89.99 mA | 90 mA ～ 329.99 mA | ||||
| 技術指標， 45 Hz ～ 65 Hz，PF = 1, ± (% 功率輸出) | |||||||
| 33 mV ～ 329.999 mV | 0.58 | 0.45 | 0.58 | 0.45 | |||
| 330 mV ～ 1020 V | 0.51 | 0.36 | 0.51 | 0.36 | |||
| 電壓量程 | 電流量程 | ||||||
| 0.33 A ～ 0.899 A | 0.9 A ～ 2.199 A | 2.2 A ～ 4.499 A | 4.5 A ～ 20.5 A | ||||
| 技術指標，45 Hz ～ 65 Hz，PF = 1, ± (% 功率輸出) | |||||||
| 33 mV ～ 329.999 mV | 0.59 | 0.46 | 0.56 | 0.72 | |||
| 330 mV ～ 1020 V | 0.52 | 0.37 | 0.49 | 0. 67 | |||
*雙交流輸出的相位調整范圍為0° ～ ± 179.9°
| 頻率 | ||
| 頻率量程 | 分辨力 | 技術指標，tcal |
| 45.00 Hz ～ 119.99 Hz | 0.01 Hz | 0.0050 % ± 2 mHz |
| 120.0 Hz ～ 1000.0 Hz | 0.1 Hz | |
選件技術指標
| 兆歐表校準選件 | ||
| 功能 | 量程 | **一年技術指標 |
| 電阻 | 10 kΩ ～ 18 GΩ | 0.20 % |
| 電壓 | 0 V ～ 1575 V dc 峰值 | 1 % |
| 電流 | 10 mA dc 峰值 | |
| 示波器校準選件 | ||
| 功能 | 量程 | **一年技術指標 |
| 直流電壓 | 0 V ～ ± 2.2 V (50 Ω) | ± 0.25 % |
| 0 V ～ ± 33 V (1 MΩ) | ||
| 交流電壓 | ± 1.8 mV ～ ± 2.2 V p-p (50 Ω) | ± 0.25 % |
| 方波 | ± 1.8 mV ～ ± 105 V p-p (1 MΩ) | |
| 快沿 | 4.5 mV ～ 2.75 V p-p (50 Ω) | <1 ns 上升時間 |
| 平頂正弦波 | 50 Hz ～ 200 MHz | ± 1.5 %平坦 |
| 時間標記 | 5 s ～ 2 ns | ± 25 ppm |
| 通用技術指標 | |
| 標準接口 | RS-232和以太網 |
| 溫度 | 工作：0 °C ～ 50 °C |
| 校準(tcal)：15 °C ～ 35 °C | |
| 儲存： -20 °C ～ +70 °C | |
| 相對濕度 | 工作： <80 % ，30 °C <70 %，40 °C <40 % ，50 °C |
| 儲存： <95 %，無凝結 | |
| 海拔 | 工作：2,000 m (6,500 ft) 最高 |
| 非工作：12,200 m (40,000 ft) 最高 | |
| 安全性 | 符合 EN 61010-1:2001、CAN/CSA-C22.2 No. 61010-1-04、UL 61010-1:2004 |
| 模擬低隔離 | 20 V |
| EMC | 符合 EN 61326-1:2006 |
| 功耗 | 600 VA |
| 尺寸(深×寬×高) | 53.8 cm × 43.2 cm × 44.3 cm × 19.3 cm (包括把手) (21.2 in × 17 in × 17.5 in × 7.6 in) |
| 重量 | 22 kg (48 lb) |
