產品概述

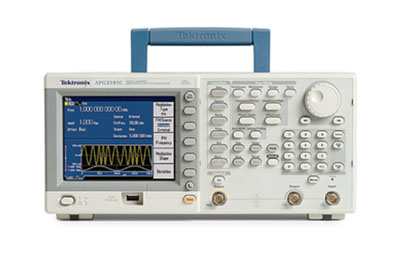

無可比擬的性能、通用性、直觀的操作和經濟性，使AFG3000 系列函數、任意波形和脈沖發生器成為業內最實用的儀器。
杰出的性能和多功能性
用戶可以選擇12 種不同的標準波形。可以以高采樣率生成長度達128 K 的任意波形。在脈沖波形上，可以獨立設置上升沿和下降沿時間。可以將外部信號連接并疊加到輸出信號上。雙通道型號可以生成兩個完全相同或截然不同的信號。所有儀器都帶有高度穩定的時基，每年漂移僅± 1 ppm。
直觀的用戶界面，一目了然地顯示更多的信息
大屏幕一目了然地顯示所有相關波形參數和波形圖。這為您信號設置提供了全面的信心，使您能夠把重點放在手邊的任務上。快捷鍵可以直接進入常用函數和參數。通過結構清楚的菜單，可以方便地選擇其它函數和參數。這縮短了學習和重新學習怎樣使用儀器所需的時間。其感觀與世界上最流行的TDS3000示波器完全相同。
隨機附帶的ArbExpress? 軟件，可以輕松生成波形
通過這種PC軟件，可以從任何泰克示波器中無縫導入各種波形，或使用標準函數、公式編輯器和波形數學計算定義波形。
主要特點和優點
10 MHz、25 MHz、100 MHz 或 240 MHz
正弦波形14 位, 250 MS/s, 1 GS/s 或2 GS/s任意波形
高達20 Vp-p 的幅度，50Ω 負荷5.6" 顯示屏，使您對設置和波形充滿信心
多語言和直觀操作可節約設置時間
脈沖波形邊沿時間可變
AM, FM, PM, FSK, PWM,掃頻和突發
雙通道型號，節約成本和工作臺空間
前面板上的USB連接器，把波形存儲到存儲設備上
USB、GPIB 和LAN
LabVIEW 和LabWindows/IVI-C驅動程序
應用
電子測試和設計
傳感器仿真
功能測試
教育和培訓
AFG3000 系列特點
| 型號 | AFG3011 | AFG3021B/AFG3022B | AFG3101/AFG3102 | AFG3251/AFG3252 |
| 通道數量 | 1 | 1/2 | 1/2 | 1/2 |
| 波形 | 正弦波, 方波, 脈沖波, 鋸齒波, 三角波, Sin(x)/x, 指數式增長和衰減, 高斯,洛侖茲, 半正矢, 直流, 噪聲 | |||
| 正弦波 | 1 μHz - 10 MHz | 1 μHz - 25 MHz | 1 μHz - 100 MHz | 1 μHz - 240 MHz |
| 突發模式下的正弦波 | 1 μHz - 5 MHz | 1 μHz - 12.5 MHz | 1 μHz - 50 MHz | 1 μHz - 120 MHz |
| 有效最大頻率輸出 | 10 MHz | 25 MHz | 100 MHz | 240 MHz |
| 幅度平坦度(1 Vp-p) | ||||
| <5 MHz | ± 0.15 dB | ± 0.15 dB | ± 0.15 dB | ± 0.15 dB |
| 5 MHz - 10 MHz | ± 0.3 dB | - | - | - |
| 5 MHz - 20 MHz | - | ± 0.3 dB | ± 0.3 dB | ± 0.3 dB |
| 20 MHz - 25 MHz | - | ± 0.5 dB | ± 0.3 dB | ± 0.3 dB |
| 25 MHz - 100 MHz | - | - | ± 0.5 dB | ± 0.5 dB |
| 100 MHz - 200 MHz | - | - | - | ± 1.0 dB |
| 200 MHz - 240 MHz | - | - | - | ± 2.0 dB |
| 諧波失真(1 Vp-p) | ||||
| 10 Hz - 20 kHz | <-60 dBc | <-70 dBc | <-60 dBc | <-60 dBc |
| 20 kHz - 1 MHz | <-55 dBc | <-60 dBc | <-60 dBc | <-60 dBc |
| 1 MHz - 5 MHz | <-45 dBc | <-50 dBc | <-50 dBc | <-50 dBc |
| 5 MHz - 10 MHz | <-45 dBc | <-50 dBc | <-37 dBc | <-37 dBc |
| 10 MHz - 25 MHz | - | <-40 dBc | <-37 dBc | <-37 dBc |
| >25 MHz | - | - | <-37 dBc | <-30 dBc |
| THD | <0.2% (10 Hz - 20 kHz, 1 Vp-p) | |||
| 雜波 (1 Vp-p) | ||||
| 10 Hz - 1 MHz | <-60 dBc | <-60 dBc | <-60 dBc | <-50 dBc |
| 1 MHz - 10 MHz | <-50 dBc | - | - | - |
| 1 MHz - 25 MHz | <-50 dBc | <-50 dBc | <-50 dBc | <-47 dBc |
| >25 MHz | - | - | <-50 dBc + 6 dBc/ 倍頻程 | <-47 dBc + 6 dBc/ 倍頻程 |
| 相噪, 典型值 | 10 MHz, 10 kHz 偏置,1 Vp-p 時<-110 dBc/Hz | 20 MHz, 10 kHz 偏置, 1 Vp-p 時<-110 dBc/Hz | ||
| 殘余時鐘噪聲 | -63 dBm | -63 dBm | -57 dBm | -57 dBm |
| 方波 | 1 μHz - 5 MHz | 1 μHz - 12.5 MHz | 1 μHz - 50 MHz | 1 μHz - 120 MHz |
| 上升時間/ 下降時間 | ≤ 50 ns | ≤ 18 ns | ≤ 5 ns | ≤ 2.5 ns |
| 抖動(RMS), 典型值 | 500 ps | 500 ps | 200 ps | 100 ps |
| 鋸齒波 | 1 μHz - 100 kHz | 1 μHz - 250 kHz | 1 μHz - 1 MHz | 1 μHz - 2.4 MHz |
| 線性度, 典型值 | ≤ 0.2% 的峰值輸出 | ≤ 0.1% 的峰值輸出 | ≤ 0.15% 的峰值輸出 | ≤ 0.2% 的峰值輸出 |
| 對稱性 | 0.0% - 100.0%. | 0.0% - 100.0%. | ||
| 脈沖波 | 1 mHz - 5 MHz | 1 mHz - 12.5 MHz | 1 mHz - 50 MHz | 1 mHz - 120 MHz |
| 脈寬 | 80.00 ns-999.99 s | 30.00 ns-999.99 s | 8.00 ns-999.99 s | 4.00 ns-999.99 s |
| 分辨率 | 10 ps 或5 位 | |||
| 脈沖周期 | 0.001% - 99.999% (適用脈寬限制) | |||
| 邊沿跳變時間 | 50 ns - 625 s | 18 ns - 625 s | 5 ns - 625 s | 2.5 ns - 625 s |
| 分辨率 | 10 ps 或4 位 | 10 ps 或4 位 | ||
| 前沿延遲 | ||||
| 范圍 | (連續模式): 0 ps - 周期 (觸發/ 選通突發模式): 0 ps - 周期到[脈寬 + 0.8 *(前沿時間 + 后沿時間)] | |||
| 分辨率 | 10 ps 或8 位 | |||
| 過沖, 典型值 | <5% | |||
| 抖動(RMS, 典型值) | 500 ps | 500 ps | 200 ps | 100 ps |
| 其它波形 | 1 μHz - 100 kHz | 1 μHz - 250 kHz | 1 μHz - 1 MHz | 1 μHz - 2.4 MHz |
| 噪聲帶寬 (-3 dB) | 10 MHz | 25 MHz | 100 MHz | 240 MHz |
| 噪聲類型 | 白高斯 | |||
| DC (50 歐姆阻抗) | -10 V 到+10 V | -5 V 到+5 V | -5 V 到+5 V | -2.5 V 到+2.5 V |
| 任意波形 | 1 mHz - 5 MHz | 1 mHz - 12.5 MHz | 1 mHz - 50 MHz | 1 mHz - 120 MHz |
| 突發模式下的任意波形 | 1 mHz - 2.5 MHz | 1 mHz - 6.25 MHz | 1 mHz - 25 MHz | 1 mHz - 60 MHz |
| 有效模擬帶寬(-3 dB) | 8 MHz | 34 MHz | 100 MHz | 225 MHz |
| 非易失性存儲器 | 4 個波形 | 4 個波形 | 4 個波形 | 4 個波形 |
| 存儲器: 采樣率 | 2-128 K: 250 MS/s | 2-128 K: 250 MS/s | >16 K-128 K: 250 MS/s,2-16 K: 1 GS/s | >16 K-128 K: 250 MS/s,2-16 K: 2 GS/s |
| 垂直分辨率 | 14 位 | 14 位 | 14 位 | 14 位 |
| 上升時間/ 下降時間 | ≤ 80 ns | ≤ 20 ns | ≤ 8 ns | ≤ 3 ns |
| 抖動(rms) | 4 ns | 4 ns | 1 GS/s 時1 ns 250 MS/s 時4 ns | 2 GS/s 時500 ps 250 MS/s 時4 ns |
| 幅度, 50 歐姆負載 | 20 mVp-p - 20 Vp-p | 10 mVp-p - 10 Vp-p | 20 mVp-p - 10 Vp-p | ≤ 200 MHz:50 mVp-p - 5 Vp-p >200 MHz:50 mVp-p - 4 Vp-p |
| 幅度, 開路 | 40 mVp-p - 40 Vp-p | 20 mVp-p - 20 Vp-p | 40 mVp-p - 20 Vp-p | ≤ 200 MHz:100 mVp-p - 10 Vp-p >200 MHz:100 mVp-p - 8 Vp-p |
| 精度 | ±(2%的設置+2mV), >20 mVp-p 幅度) | ±(1% 的設置 +1 mV)(1 kHz 正弦波, 0 V 偏置, >10 mVp-p 幅度) | ||
| 分辨率 | 0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm 或4 位 | |||
| 單位 | Vp-p, VRMS, dBm (僅正弦波) | |||
| 輸出阻抗 | 50Ω | |||
| 負載阻抗設置 | 可以選擇: 50 Ω, 1Ω- 10.0 kΩ 高阻抗 (根據選擇的負荷阻抗調節顯示的幅度) | |||
| 隔離度 | 最大42 Vpk 到接地 | |||
| 短路保護 | 與浮動接地相比，信號輸出可以有效防止永久短路 | |||
| 外部電壓保護 | 為防止信號輸出受到外部電壓影響，應使用熔絲適配器013-0345-00 | |||
| DC 偏置,50歐姆負荷 | ±(10 Vpk- Amplitudepp/2) | ±(5 Vpk- Amplitudepp/2) | ± 5 Vpk DC | ± 2.5 Vpk DC |
| DC 偏置, 開路 | ±(20 Vpk - Amplitudepp/2) | ±(10 Vpk - Amplitudepp/2) | ± 10 Vpk DC | ± 5 Vpk DC |
| 精度 | ±(2%的|設置|+10mV + 1%的幅度(Vp-p)) | ±(1% 的| 設置| + 5 mV + 0.5% 的幅度 (Vp-p)) | ||
| 分辨率 | 1 mV | |||
調制
AM, FM, PM
載波波形－除脈沖波、噪聲和直流之外的所有波形。
來源－內部/ 外部。
內部調制波形－正弦波, 方波, 鋸齒波, 噪聲, ARB (AM: 最大波形長度4,096; FM/PM: 最大波形長度2,048)。
內部調制頻率－ 2 mHz - 50 kHz。
AM 調制深度－ 0.0% - +120%。
最小FM 峰值偏差－直流。
最大FM 峰值偏差－參閱下圖。
頻移鍵控
載波波形－除脈沖波、噪聲和直流之外的所有波形。
來源－內部/ 外部。
內部調制頻率－ 2 mHz-1.000 MHz。
鍵數－ 2。
脈寬調制
載波波形－脈沖。
來源－內部/ 外部。
內部調制波形－正弦波, 方波, 鋸齒波, 噪聲, ARB(最大波形長度2,048)。
內部調制頻率－ 2 mHz-50.00 kHz。
偏差－ 0% - 50% 的脈沖周期。
掃頻
載波波形-除脈沖波、噪聲和直流之外的所有波形。
類型- 線性, 對數。
掃描時間-1 ms - 300 s。
保持/ 返回時間－ 0 ms - 300 s。
最大保持時間－ 300 s。
分辨率－ 1 ms 或4 位。
整體掃描時間精度, 典型值－ 0.4%。
最小開始/ 結束頻率－除任意波: 1 μHz,
任意波: 1 mHz 之外的所有頻率。
最大開始/ 結束頻率－參閱下圖。
突發
波形－除噪聲和直流之外的所有波形。
類型－觸發的突發, 選通的突發(1 - 1,000,000 個周期或無窮大)。
內部觸發速率－ 1 μs-500.0 s。
選通和觸發源－內部, 外部, 遠程接口。
調制：最大FM 峰值偏差
| AFG3011 | AFG3021B/AFG3022B | AFG3101/AFG3102 | AFG3251/AFG3252 | |
| 正弦波 | 5 MHz | 12.5 MHz | 50 MHz | 120 MHz |
| 方波 | 2.5 MHz | 6.25 MHz | 25 MHz | 60 MHz |
| 任意波 | 2.5 MHz | 6.25 MHz | 25 MHz | 60 MHz |
| 其它波形 | 50 kHz | 125kHz | 500 kHz | 1.2 MHz |
PM 相位偏差－ 0.0°到+180.0°。
掃頻：最大開始/ 結束頻率
| AFG3011 | AFG3021B/AFG3022B | AFG3101/AFG3102 | AFG3251/AFG3252 | |
| 正弦波 | 10 MHz | 25 MHz | 100 MHz | 240 MHz |
| 方波 | 5 MHz | 12.5 MHz | 50 MHz | 120 MHz |
| 任意波 | 5 MHz | 12.5 MHz | 50 MHz | 120 MHz |
| 其它波形 | 10 MHz | 250 kHz | 1 MHz | 2.4 MHz |
公共特點
GPIB, LAN 10Base-T/100Base-TX, USB 1.1 兼容SCPI-1999.0 和IEEE 488-2 標準
| 配置時間, 典型值 | USB | LAN | GPIB |
| 函數變化 | 95 ms | 103 ms | 84 ms |
