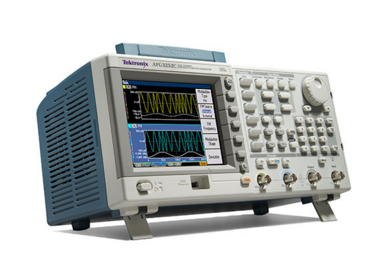

AFG3252C 函數/任意信號發生器

12 種不同的標準波形，直觀的用戶界面以及合適的價格使其成為業界最實用的信號發生器。

廠商名稱：泰克/TEKTRONIX

產品型號：AFG3252C

市場價格：￥0.00 (僅供參考)

貨期：現貨

在線咨詢獲取最低報價

詳細說明
產品手冊

產品概述
　　AFG3000 系列函數、任意波形和脈沖發生器無與倫比的性能、多功能、直觀的操作以及合適的價格使其成為業界最實用的信號發生器。
出眾的性能和多功能性
　　12 種不同的標準波形，同時以高采樣速率生成長達128K的任意波形。在脈沖波形上可以單獨設置上升沿和下降沿時間?？梢詫⑼獠啃盘栠B接，并疊加到輸出信號中。雙通道型號輸出可生成兩個完全相同或截然不同的信號。所有儀器的時基都非常穩定，年偏移量僅±1ppm。
直觀的用戶界面，更多信息一目了然
　　大屏幕一次即可顯示所有相關波形參數和波形圖，讓您放心地設置信號，集中精力完成手頭的工作。使用快捷鍵可直接訪問常用功能和參數，或通過結構化的菜單方便地進行更多選擇，減少儀器使用學習或重新學習的時間。外觀和感覺與TDS3000示波器一樣，讓您使用起來倍感親切。
隨機附帶的ArbExpress? 軟件可輕松編輯波形
　　使用這種PC 軟件，可從任何Tektronix示波器無縫地導入波形，也可以由標準函數、公式編輯器和波形數學計算進行定義。

特點與優點
　　·帶寬：25MHz、100MHz或240MHz正弦波形
　　·任意波形：14位垂真分辨率
　　·采樣速率：250MS/s、1GS/s 或2GS/s
　　·高達4個128K存儲深度
　　·5.6" 顯示器使您對設置和波形充滿信心
　　·多語言和直觀操作可節省設置時間
　　·脈沖波形邊沿時間可調整

應用
　　電子測試和設計　　　　　
　　傳感器仿真
　　功能測試
　　教學和培訓

特性

AFG3000系列特性
	AFG3021B/AFG3022B	AFG3101/AFG3102	AFG3251/AFG3252
通道數	1/2	1/2	1/2
標準波形	正弦波、方波、脈沖波、鋸齒波、三角波、sin(x)/x、指數上升/衰減、高斯、洛侖茲、半正矢、直流、噪聲
正弦波：	1mHz～25MHz	1mHz～100MHz	1mHz～240MHz
幅度平坦度(1 Vp-p)：
<5 MHz 　5 MHz～20 MHz 　20 MHz～25 MHz 　25 MHz～100 MHz 　100 MHz～200 MHz 200 MHz - 240 MHz	±0.15 dB ±0.3 dB ±0.5 dB — — —	±0.15 dB ±0.3 dB ±0.3 dB ±0.5 dB — —	±0.15 dB ±0.3 dB ±0.3 dB ±0.5 dB ±1.0 dB ± 2.0 dB
諧波失真(1 Vp-p)：
1 mHz～0 kHz 　20 kHz～1 MHz 　1 MHz～5 MHz 　5 MHz～10 MHz 　10 MHz～25 MHz 　>25 MHz	<-70 dBc <-60 dBc <-50 dBc <-50 dBc <-40 dBc —	<-60 dBc <-60 dBc <-50 dBc <-37 dBc <-37 dBc <-37 dBc	<-60 dBc <-60 dBc <-50 dBc <-37 dBc <-37 dBc <-30 dBc
THD	<0.2% (10 Hz - 20 kHz, 1 Vp-p)
雜波(Spurious) (1 Vp-p)：
1 mHz 到1 MHz 　1 MHz 到25 MHz 　>25 MHz	<-60 dBc <-50 dBc —	<-60 dBc <-50 dBc <-50 dBc + 6 dBc/倍頻	<-50 dBc <-47 dBc <-47 dBc + 6 dBc/倍頻
方波	1 μHz～12.5 MHz	1 μHz～50 MHz	1 μHz～120 MHz
上升/下降時間	≤18 ns	≤5ns	≤2.5 ns
脈沖波形	1 mHz～12.5 MHz	1 mHz～50 MHz	1 mHz～120 MHz
脈沖寬度	30 ns～999 s	8 ns～999 s	4 ns～999 s
邊沿躍遷時間	18 ns～625 s	5 ns～625 s	2.5 ns～625 s
分辨率	10 ps 或4 位
其他波形	1 mHz～250 kHz	1 mHz～1 MHz	1 mHz～2.4 MHz
噪聲帶(-3dB)	25 MHz	100 MHz	240 MHz
直流（輸入50 Ω）	-5V～+5 V	-5V～+5 V	-2.5 V～+2.5 V
任意波形	1 mHz～12.5 MHz	1 mHz～50 MHz	1 mHz～120 MHz
非易失存儲器	4 個波形	4 個波形	4 個波形
存儲器：采樣速率	2點～64 K: 250 MS/s	16 K～128 K: 250 MS/s 2點～16 K: 1 GS/s	16 K～128 K: 250 MS/s 2 點～16 K: 2 GS/s
垂直分辨率	14 位	14 位	14 位
幅度（輸入50 Ω）	10 mVp-p～10 Vp-p	20 mVp-p～10 Vp-p	≤200 MHz: >200 MHz:50 mVp-p～4Vp-p
精度	±(1% 的設置 +1 mV) (1 kHz 正弦波, 0 V 偏置, >10 mV p-p 幅度)		±(1% 的設置 +1 mV) (1 kHz 正弦波, 0 V 偏置, >10 mV p-p 幅度)
偏置	±5 Vpk交流+直流	±5 Vpk交流+直流	±2.5 Vpk 交流+直流
分辨率	1 mV

訂貨信息
　　AFG3021B　　　　AFG3022B
　　AFG3101　　　　AFG3102
　　AFG3251　　　　AFG3252

標準配件
　　快速入門用戶手冊
　　電源線
　　含有參考手冊、維修手冊和ArbExpress? 軟件的光盤
　　NIST 可溯源校準證明
選件
　　R5-5年維修服務。
　　RM3100-機架安裝套件。
　　013-0345-00-保險絲適配器，BNC-P 到BNC-R。
　　159-0454-00-保險絲套件，3個，0.125A。
保修信息
　　部件和人工提供三年保修。

技術支持
