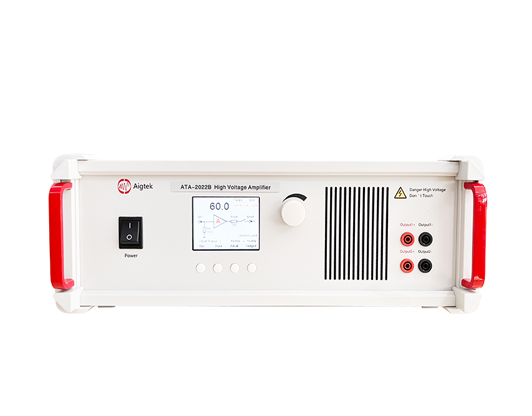

ATA-2022B高壓放大器簡介

　　ATA-2022B是一款可放大交直流信號的雙通道高壓放大器。最大輸出200Vp-p電壓，輸出電壓范圍可根據輸出軌調節；直流偏置電壓三檔可調，連續變化最大可輸出±160V，可以實現輸出非對稱信號需求，驅動高壓型負載。輸入輸出電阻兩檔切換，電壓增益數控可調，設置參數自動保存，具有程控功能，操作簡潔方便，可與信號發生器配套使用，實現信號的放大。寬范圍供電電源，可兼容全球不同地區的電源標準要求。

　　電壓增益

　　電壓增益0~60倍數控可調，具體分為粗調（1step）和細調（0.1step）兩種。結合液晶面板增益的顯示，能夠快速、準確調整至需要的電壓值。

　　液晶顯示

　　ATA-2022B采用液晶顯示屏，設備狀態及參數動態顯示，不同色彩的提示使人機交互更高效，操作界面一目了然，簡潔易懂。

　　監測口Monitor

　　20mV/V Monitor：監測口電壓為輸出端口電壓的1/50，監測口為BNC接頭，可直連示波器進行輸出電壓的實時監測。

　　2V/A Monitor：監測口電壓為輸出端口電流的2倍，監測口為BNC接頭，可直連示波器進行輸出電流的實時監測。

　　輸出Output

　　輸出為香蕉插座，最大輸出電壓200Vp-p，最大輸出電流500mAp。

　　輸出電壓軌三檔可調
