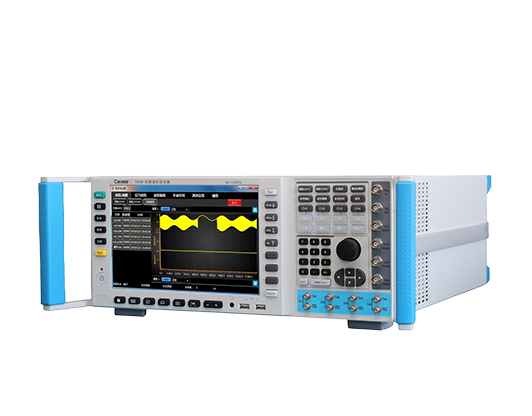

1652A/1652B 函數/任意波形發生器
廠商名稱：Ceyear/思儀
產品型號：1652B/1652A
市場價格：￥面議 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
產品綜述
1652A函數/任意波形發生器采樣率2.5GSa/s，垂直分辨率14bits，最高輸出頻率500MHz（直流耦合模式），雙通道，存儲深度1G點/通道；1652B函數/任意波形發生器采樣率5GSa/s（插值到10GSa/s），垂直分辨率16bits，最高輸出頻率4GHz，雙通道、四通道可選，存儲深度2G點/通道。可以實現常規函數波形產生、可編輯任意波形發生、環境信號模擬發生、I/Q矢量基帶信號產生等，內置任意波形編輯軟件、公式編輯等功能，支持定時播放、外觸發播放、循環播放等多種播放方式，每次播放的次數可自定義，并支持通道間同步、多臺儀器間的同步等。主要用于通信、導航等設備以及半導體芯片的測試與試驗，亦可為相關電子設備的調試提供函數激勵信號。
技術規范
1652A | 1652B | ||||
常規特性 | 通道數量 | 2 | 2（標配）；4（需1652B -H02選件） | ||
輸出模式 | DC耦合輸出 | DC耦合輸出，AC耦合輸出 | |||
帶寬 | DC～500MHz | DC～2GHz（DC耦合輸出模式）， 10MHz～4GHz（AC耦合輸出模式） | |||
采樣率 | 2.5GSa/s | 5.0GSa/s(插值到10GSa/s) | |||
垂直分辨率 | 14bits | 16bits | |||
Mark輸出數量 | 1個Mark/通道 | 2個Mark/通道 （Mark復用16bits波形中的低兩位） | |||
函數波形（DDFS） | 正弦、方波、脈沖、三角、鋸齒、噪聲、直流 | ||||
函數波形（DDWS） | 正弦、方波、脈沖、指數增、指數減、sinc、高斯、半正矢、噪聲、直流 | ||||
任意波形（DDWS） | 自定義波形 | ||||
頻率特性 | 正弦波 | 1μHz～500MHz | 0.142mHz～2GHz | ||
方波 | 1μHz～120MHz | 0.142mHz～240MHz | |||
脈沖波 | 1μHz～120MHz | 0.142mHz～240MHz | |||
鋸齒波 | 1μHz～50MHz | 0.142mHz～100MHz | |||
三角 | 1μHz～50MHz | 0.142mHz～100MHz | |||
頻率分辨率 | 1μHz | 0.142mHz | |||
輸出特性 | DC耦合輸出模式 | 接口形式 | 單端/差分 | ||
輸出電平范圍 (單端，50歐負載) | ≤200MHz：50mVpp～5Vpp ≤330MHz：50mVpp～3Vpp ≤500MHz：50mVpp～2Vpp | 50mVpp～1.0Vpp（≤1.3GHz），50mVpp～500mVpp（≤2GHz） | |||
輸出電平準確度 (正弦，單端) | ±5%設定值 ± 30mV （50mVpp≤設置值＜2Vpp，正弦）， ±5%設定值 ± 50mV （2Vpp≤設置值≤3Vpp，正弦）， ±5%設定值 ± 100mV（3Vpp＜設置值≤5Vpp，正弦）， ±10%設置值 ± 100mV（脈沖、方波） | ±5%設置值 ± 35mV （≤1.0Vpp） ±5%設置值 ± 50mV （≤1.3Vpp） | |||
電平分辨率 | 10 mVpp | ||||
直流偏移(單端，50歐負載) | ±4.0V | ±0.5V | |||
直流偏移準確度 | ±10%設置值 ± 30mV | ±5%設置值 ± 30mV | |||
AC耦合輸出模式 | 接口形式 | — | 單端 | ||
輸出電平范圍 (正弦，單端) | — | 50mVpp～1.5Vpp（≤1.3GHz）， 50mVpp～700mVpp（≤2.0GHz） | |||
輸出電平準確度 | — | ±5%設置值 ± 35mV （≤1.0Vpp） ±5%設置值 ± 50mV （≤1.3Vpp） | |||
正弦波 （DC耦合輸出模式） | 諧波失真 (@300mVpp) | ≤-45dBc (≤1MHz)， ≤-50dBc (1MHz～10MHz)， ≤-45dBc (10MHz～100MHz)， ≤-30dBc (100MHz～250MHz)， ≤-25dBc (250MHz～360MHz)， ≤-35dBc (360MHz～500MHz) | ≤-71dBc（@2MHz）， ≤-70dBc（@10MHz）， ≤-50dBc（@200MHz）， ≤-43dBc（@ 500MHz） | ||
非諧波失真 (@500mVpp) | ≤-50dBc (≤1MHz)， ≤-55dBc (1MHz～10MHz)， ≤-55dBc (10MHz～100MHz)， ≤-53dBc (100MHz～250MHz)， ≤-50dBc (250MHz～360MHz)， ≤-50dBc (360MHz～500MHz) | ≤-71dBc（@ 100MHz）， ≤-58dBc（@ 500MHz）， ≤-62dBc（@ 1000MHz）， ≤-50dBc（@ 1500MHz）， ≤-50dBc（@ 2000MHz） | |||
單邊帶相位噪聲 (@10kHz， 500mVpp) | ≤-130dBc/Hz（@1MHz）， ≤-128dBc/Hz（@10MHz）， ≤-126dBc/Hz（@200MHz）， ≤-122dBc/Hz（@500MHz） | ≤-112dBc/Hz（@ 500MHz）， ≤-110dBc/Hz （@2000MHz） | |||
脈沖波/方波 （DC耦合輸出模式） | 邊沿時間可設范圍 | 0.96ns～20.16ns（0.64ns步進） | 0.48ns～10.08ns（0.32ns步進） | ||
邊沿時間準確度 | ±0.5ns±10%設置值（10%～90%） | ||||
上升時間 | ≤2.0ns （10%～90%，邊沿時間設為0.96ns） | ≤1.0ns（10%～90%，邊沿時間設為0.48ns） | |||
過沖 | ≤8%（邊沿時間設置為0.96ns） ≤7%（邊沿時間設置為1.60ns） ≤6%（邊沿時間設置為2.88ns） | ≤8%（邊沿時間設置為0.48ns） ≤7%（邊沿時間設置為0.8ns） ≤6%（邊沿時間設置為1.12ns） | |||
抖動（RMS,典型） | ≤10ps（@100MHz,通道1/2至通道2/1） | ≤27ps（@100MHz,通道1/2至通道2/1） | |||
任意波 | 波形長度 | 1G采樣點/通道 | 2G采樣點/通道 | ||
非易失存儲 | 內置硬盤，不低于100GBytes | ||||
觸發特性 | 外觸發門限電平 | -5V～+5V可設 | |||
外觸發沿選擇 | 上升、下降 | ||||
外觸發輸入高低電平持續時間 | ≥6.4ns | ||||
內部固定間隔觸發的最長時間間隔 | 109 s（3.2ns步進） | 13.7s（3.2ns步進） | |||
最大可設觸發延時 | 3.3ms（3.2ns步進） | ||||
內觸發輸出 | 1V脈沖(50歐負載) | ||||
可編輯脈沖信號發生 （選件） | 數目 | 最多支持511個自定義子脈沖 | |||
子脈沖最長周期 | 0.851s（400ps步進） | 0.421s（200ps步進） | |||
子脈沖最長高電平時間 | 0.85s（400ps步進） | 0.42s（200ps步進） | |||
每個子脈沖循環次數 | 1～1023次 | ||||
復雜干擾信號發生 （選件，任意波方式） | 干擾信號形式 | 射頻噪聲干擾、噪聲調頻干擾、噪聲調幅干擾、噪聲調相干擾、SMSP干擾、C&I干擾 | |||
調頻格式 | 線性調頻、二相碼、偽隨機編碼、步進頻 | ||||
卷積信號類型 | 噪聲、方波、三角波 | ||||
復雜電磁環境信號發生 （選件，任意波方式） | 支持信號類型 | GSM、OFDM、WIFI、雷達信號、噪聲等 | |||
OFDM調制類型 | BPSK、QPSK、 8PSK、16QAM、32QAM、64QAM | ||||
編碼類型 | RS編碼、卷積編碼 | ||||
無線電格式 | GSM、EDGE | ||||
雷達信號生成 （選件，任意波方式） | 雷達形式 | 拋物面天線方位機掃、俯仰線陣相掃方位機掃 | |||
信號類型 | 窄脈沖、LFM、NLFM | ||||
捷變頻 | 脈間、脈組間、無捷變頻 | ||||
雜波類型 | 瑞利分布、韋布爾分布、對數正態分布 | ||||
IF/RF信號生成選件 （選件，任意波方式） | 調制類型 | AM/FM/PM/ASK/FSK/PSK/QAM | |||
載波 | 定頻、跳頻 | ||||
數據源 | 全0、全1、偽隨機碼 (7, 9,15, 20, 23）、自定義、文件輸入 | ||||
IQ矢量基帶信號發生 （選件，任意波方式） | 類型 | AM/FM/PM/ASK/FSK/PSK/QAM | |||
濾波器 | 矩形、三角、RRC、RC、GAUSS | ||||
數據源 | 全0、全1、偽隨機碼 (7, 9,15,20, 23）、自定義、文件輸入 | ||||
接口 | 波形輸出 | BNC差分 | SMA差分 | ||
外部觸發輸出、 內觸發信號輸出 | BNC | ||||
10MHz參考輸出、10MHz參考輸入 | BNC | ||||
系統接口 | USB、網口、DP顯示接口 | USB2.0、USB3.0、網口、DP顯示接口等 | |||
戰術特性 | 供電電源 | 220V（50Hz±5％） | |||
功耗 | ≤130W | <200W | |||
顯示 | 4.3英寸 | 10.1英寸彩色TFT-LCD | |||
外形尺寸 | 寬×高×深=426mm×88.1mm×450mm （不含把手和防護底角） | 寬×高×深=426mm×175mm×458mm （不含把手和防護底角） | |||
工作溫度 | 0℃～+40℃ | ||||
存儲溫度 | -40℃～+70℃ | ||||
重量 | 約10 kg | 約16.5kg | |||
主要特點
（1）寬帶可編程信號輸出：最高輸出頻率分別達到500MHz、4GHz
（2）豐富的函數波形生成：正弦、方波、脈沖、三角、鋸齒、直流等
（3）同步Mark輸出：每通道最多兩個Mark輸出，Mark輸出的高、低電平分別可調
（4）優秀的輸出抖動與過沖抑制
（5）優秀的寬帶信號輸出平坦度
（6）通道間輸出同步
（7）多種播放方式：定時播放、外觸發播放、循環播放、單次播放等多種播放方式
（8）單次播放次數可設：1～65530
（9）支持網口程控
