這是一篇關于如何選擇任意函數發生器（AFG）的技術簡報文章，主要介紹了選擇任意函數發生器時需要考慮的關鍵規格和實際應用案例，以及泰克公司和吉時利公司提供的不同AFG解決方案的比較。

1. 選擇任意函數發生器（AFG）的關鍵規格：

輸出頻率：決定輸出信號的最大頻率，選擇時需確保能滿足所需頻率。

通道數量：決定同時生成和輸出信號的數量。

幅度：以50Ω輸入時的峰峰值電壓衡量，決定波形的“大小”。

采樣率：每秒可采集的樣本數量，較高的采樣率能產生更精確、高保真的信號。

記錄長度：定義波形所需的樣本數量，較高的記錄長度允許更準確的波形再現。

2. 示波器內置AFG功能：

泰克公司的2系列、4系列、5系列B和6系列B混合信號示波器（MSOs）、3000系列、4000C系列和3系列混合域示波器（MDOs）以及5系列MSO的低配置版本均提供可選的內置AFG功能。

除了5系列B MSOs外，所有示波器AFG應用的最大帶寬為50 MHz，最大幅度為5 Vp-p，采樣率為250 MS/s，記錄長度為128K點，通道數為1。5系列B MSOs的最大帶寬為100 MHz。

3. 專用AFG功能：

泰克公司提供包括入門級AFG1k系列和主流AFG31k系列在內的多種專用信號生成硬件。

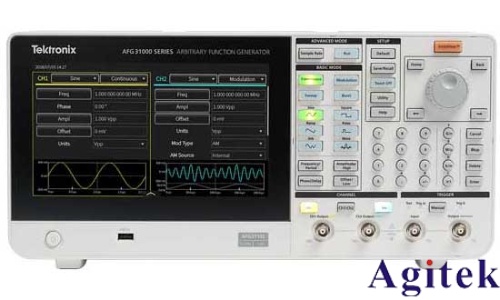

AFG31k系列相較于示波器內置AFG具有更多通道、更高帶寬、更好分辨率和更大的任意波形內存，適用于創建更復雜的波形。

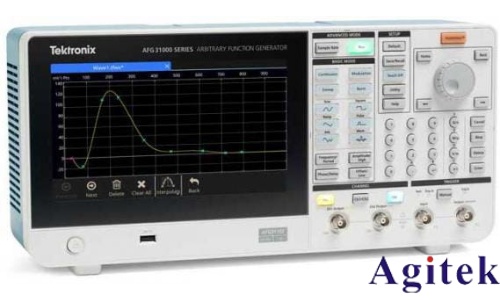

AFG31k系列獨有的功能包括：InstaView技術（實時顯示DUT端的信號）、ArbBuilder應用（直接在AFG上創建和編輯任意波形）、Double Pulse Test應用（測量MOSFET或IGBT的開關參數）和序列模式（組合多個波形創建新波形）。

4. 應用案例：

教育實驗室：AFG1022、AFG1062和示波器內置AFG提供足夠的帶寬、分辨率和內存，適用于教育實驗室的基礎信號生成和測量。

嵌入式和半導體測試：示波器內置AFG可作為時鐘源，測試數字電路的時鐘頻率范圍。

醫療超聲設備測試：使用示波器內置AFG的任意波形設置模擬超聲探測器信號，特性化超聲系統的輸入電路。

音頻數字模擬轉換器測試：AFG1K系列的第二通道允許測試音頻數字到模擬轉換器（DACs）和模擬到數字轉換器（ADCs）。

激光二極管驅動和調制：AFG31K系列的高帶寬和雙通道功能適用于驅動和調制激光二極管，以及測試植入式醫療設備。

5. 結論：

泰克公司和吉時利公司提供多種AFG解決方案，包括專用AFG和示波器內置AFG功能，以滿足不同應用需求。

從成本效益高的基礎AFG到高頻率和高帶寬的先進AFG31K系列，用戶可以根據具體應用選擇合適的儀器。

這篇文章為選擇任意函數發生器提供了詳細的規格比較和實際應用案例指導，幫助用戶根據需求選擇最適合的AFG解決方案。
