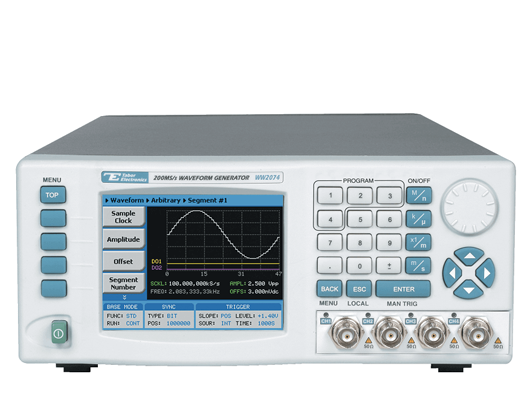

WW2074四通道任意波形發生器 200MS/s

• 四通道 200 MS/s 波形發生器

• 正弦波至 80MHz，方波至 50MHz

• 16 位幅度分辨率

• 高達 4M 的波形存儲器

• 10 Vpp 進入 50Ω，雙倍進入開路

• 多種運行模式：觸發、定時器和觸發延遲

• 四個獨立的同步輸出

• 強大的序列生成器以用戶定義的方式鏈接和循環段。存儲多達 10 個不同的序列表

• 高分辨率 3.8“ LCD，彩色顯示屏

• 局域網、USB 和 GPIB 接口

• 多儀器同步

• ArbConnection軟件，可輕松創建波形

信號完整性

隨著技術的不斷發展和每天都有新設備的開發，需要更快的信號來模擬和刺激這些新設備。四通道型號提供同類產品中最高的帶寬，因此提供測試信號的精確復制和仿真。借助各種采樣時鐘發生器（高達 200MS/s）、16 位垂直分辨率和寬輸出帶寬（高達 80MHz），可以創建數學配置文件，將坐標下載到儀器并重新生成波形，而不會影響其保真度和與原始設計的兼容性。

16 位分辨率

16 位 DAC 用于構建具有出色精度和分辨率的波形，適用于當今敏感儀器所需的最精細測試信號。使用最新技術，您可以放心，四通道型號的特性和功能將持續多年。

四個同步通道

四個通道型號有四個輸出通道，它們都同步到相同的參考時鐘并共享相同的采樣時鐘。這不是限制，因?yàn)檩敵鲱l率是用于創建波形形狀的點數的函數。另一方面，在需要通道之間精確和受控相位的應用中，擁有四個同步通道的優勢是巨大的。許多應用需要XY驅動，因此只需要兩個通道，但是，對于三相功率仿真和四通道MEMS微引擎執行器，四通道模型是最合適的產品。

高速函數發生器

想把儀器用作函數發生器嗎？無需為加載復雜的波形坐標而煩惱，只需選擇標準波形選項卡，然后開始生成預先計算并可立即使用的十個波形中的任何一個。包括：正弦，三角形，方波，脈沖，斜坡，sinc等。

穩定準確的輸出信號

作為標準配置，該儀器配備了頻率參考，在 1 年內具有 1ppm 的精度和穩定性。后面板上提供了一個外部頻率參考，適用于需要更高精度和穩定性的應用。

波形存儲器和存儲器分割

波形存儲器是創建和駐留波形的內部“黑板”。大內存組提供更長的波形。可以將整個存儲器用于單個波形，也可以將長度拆分為較小的段。在這種情況下，許多波形可以存儲在同一個存儲器中，并在調用到輸出時一次重放一個。內存分段與序列生成器相結合，序列生成器可以采用不同的內存段，并根據測試需要以任何順序鏈接（和循環）它們。按順序循環波形段的能力節省了大量內存空間，因此擴展了發生器產生復雜且更長波形的能力，否則這些波形需要大量內存。四通道型號具有四個序列發生器，可設計為每個輸出通道生成唯一的序列。

易于使用

用戶友好的大型 3.8 英寸背光彩色 LCD 顯示屏便于瀏覽菜單、更新參數以及顯示波形輸出的詳細和關鍵信息。結合數字鍵盤、光標位置控制和撥盤，前面板控件簡化了任意波形發生器的復雜操作。

遙控

訪問速度是測試系統越來越重要的要求。每臺儀器都包含多種接口：以太網、USB 和 GPIB，因此可以為應用選擇最合適的接口。儀器功能、參數和波形下載的遠程控制可輕松定制到特定的系統環境，無論是筆記本電腦到儀器還是功能齊全的ATE系統。IVI驅動器和工廠支持將加快系統集成，從而最大限度地縮短上市時間，并顯著降低系統開發成本。

遠程校準

行業中的正常校準周期為一到三年，儀器被送到服務中心，打開以允許使用微調器，校準和認證可重復使用。采用尖端技術，允許從任何接口（USB、GPIB 或 LAN）進行校準。校準因子存儲在閃存中，因此無需打開儀器蓋。

用于編寫代碼的多個環境

所有 模型 都 附帶 了 一套 完整 的 驅動 程序， 可 讓 您 在 各種 環境 中 編寫 應用 程序， 例如： Labview、CVI、C++、VB 和 MATLAB。您也可以將提供的dll鏈接到其他基于Windows的API，或者使用低級SCPI命令（可編程儀器的標準命令）對儀器進行編程，無論您的應用程序是為Windows，Linux還是Macintosh操作系統編寫的。

多儀器同步

可以使用主從配置同步多個四通道型號，從而使用戶能夠從其多通道系統中相同的高質量性能中受益。

套利連接

ArbConnection軟件為您提供對儀器功能、模式和特性的完全控制。ArbConnection是一個強大的編輯工具，可讓您輕松設計任何類型的波形。無論是內置的波形、脈沖或串行數據編輯器，還是內置的公式編輯器，您可以使用它創建自己的奇特函數，ArbConnection 幾乎可以實現任何應用程序。
