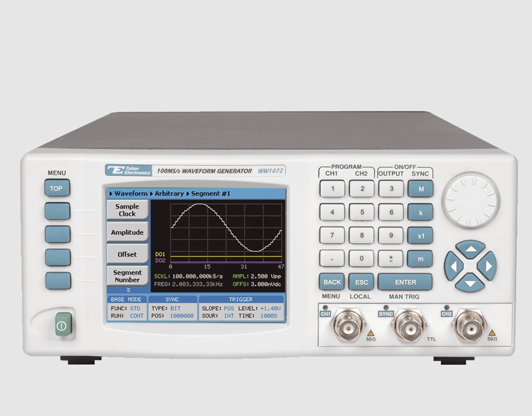

WW1072 100MS/s 雙通道任意波形發生器
100MS/s 采樣率
新技術要求正在推動通信系統使用越來越窄的信道寬度。100MS/s 的高采樣率使 WW1072 成為對新編碼方案進行故障排除的理想調制源。WW1072 還提供高速波形，以模擬信號失真、視頻信號、組件故障以及電源線周期壓降和瞬變。
高性能
WW1072 的每個通道都以極低的相位噪聲從遙控器提供具有 14 位幅度分辨率和高達 14 位頻率分辨率的精確波形。卓越的電氣性能包括在整個頻率范圍內高達 10Vp-p 至 50ù。可選濾波器可確保激勵波形清晰，使發生器能夠模擬調制波形。
14 位分辨率
14 位分辨率提供 16，384 個輸出電平。這意味著甚至可以以出色的保真度生成音頻波形。它還允許生成視頻和其他復雜波形，其中小細節疊加在大信號上，以測試接收系統的響應。
函數發生器
當用作簡單的函數發生器時，儀器提供十種基本波形，參數可調，所有波形都可以從前面板訪問。這些是正弦、三角形、平方、脈沖、斜坡、正弦、高斯、指數（向上和向下）、噪聲以及直流。正弦波和方波可以產生高達50MHz的頻率。
高達 4M 的波形存儲器
WW1072 提供 1M 字存儲器標準和每通道 2M 或 4M 字可選，可選任意波形。此外，內存可以分為多達2048個段，可以通過許多不同的方式循環和鏈接。例如，使用4MS / s的100M字生成視頻信號，持續時間為0.04秒，25Hz，即使沒有任何重復元素的循環。
序列生成器
當使用測序設備時，WW1072的獨特性是顯而易見的。存儲器段可以手動和在編程控制下以任意組合鏈接和重復。這 允許 測試 軟件 在 許多 不同 波形 之間 快速 切換， 而 無需 多次 下載， 從而 以 競爭 產品 無法 比擬 的 方式 提高 測試 吞吐量。序列生成器有四種高級模式：自動、步進、單和混合，這使其成為更強大的工具。
高質量調制信號源
WW1072 的眾多吸引人的功能之一是采樣時鐘調制功能。在普通的任意波形發生器中，要制作調頻正弦波，必須輸入完整的數學函數。WW1072 并非如此：所需要做的就是生成載波信號，然后調制時鐘以獲得所需的結果。采樣時鐘調制可以使用內部波形（如正弦波、方波、三角波和斜坡）或使用下載的任意調制波形來完成。這允許您生成使用方程難以或不可能定義的信號。AM，線性和對數掃描，FSK和斜坡FSK也可用。
觸發設施
無論波形發生系統的用途如何，對生成的外部控制的需求都至關重要。WW1072 的觸發功能在多功能性上與生成功能相匹配。在最簡單的模式下，信號連續輸出。WW1072 還提供觸發模式、門控模式、外部突發模式和內部突發模式，所有這些都可以使用外部觸發信號或內部觸發。已經提到了使用外部資源來提示段切換。
通道間相位控制
在 WW1072 中，兩個通道共享一個公共采樣時鐘，兩個通道都由同一源觸發，確保通道間時序緊密同步。通過允許控制通道起始相位，分辨率低至1個波形點，實現了對通道間相位偏移的精確控制。這樣可以研究極其精確的時序或相位依賴性，例如高速數字通信系統中的依賴性。
易于使用
用戶友好的大型 3.8 英寸背光彩色 LCD 顯示屏便于瀏覽菜單、更新參數以及顯示波形輸出的詳細和關鍵信息。結合數字鍵盤、光標位置控制和撥盤，前面板控件簡化了任意波形發生器的復雜操作。
高速訪問
訪問速度是測試系統越來越重要的要求。儀器包括各種接口：LAN、USB 和 GPIB，因此可以選擇最符合個人要求的接口。使用任何外部接口，控制儀器功能和特性以及下載波形和序列都快速、省時，并且易于為每個系統量身定制，無論是筆記本電腦到儀器還是功能齊全的ATE系統。IVI驅動器和工廠支持將加快系統集成，從而最大限度地縮短上市時間并顯著降低系統開發成本。
用于編寫代碼的多個環境
型號 WW1072 附帶了一套完整的驅動程序，允許您在各種環境中編寫應用程序，例如：Labview、CVI、C++、VB 和 MATLAB。您也可以將提供的dll鏈接到其他基于Windows的API，或者使用低級SCPI命令（可編程儀器的標準命令）對儀器進行編程，無論您的應用程序是為Windows，Linux還是Macintosh操作系統編寫的。
多儀器同步
可以使用主從配置同步多個 WW1071/2，使用戶能夠在其多通道需求中受益于相同的高質量性能。
套利連接
ArbConnection是一個圖形工具，提供無限的任意波形源。使用ArbConnection軟件，您可以控制儀器的功能，模式和特性。您 還 可以 創建 幾乎 無限 的 測試 波形。手繪草圖允許您繪制自己的自定義波形，以便快速分析模擬信號。您可以使用內置的公式編輯器來創建自己的奇異函數。添加或減去傅里葉級數的分量以表征數字或模擬濾波器，或將隨機噪聲注入信號以測試對輔助噪聲的抗擾度。
