• 雙通道 50MS/s 波形發生器

• 正弦波至 25MHz，方波至 15MHz

• 正弦輸出至 50MHz，1Vp-p 至 50Ω

• 11 內置流行標準波形

• 14 位幅度分辨率

• 11 位頻率分辨率（限制為 1μHz）

• 512k 標準波形存儲器（1M 選項）

• 10Vp-p 至 50Ω，雙倍轉至高阻抗

• AM、調頻、任意調頻、前端總線、斜坡式 FSK 調制

• 全面的內存管理

• 1 ppm 時鐘精度和穩定性

• 線性和對數掃描

• 用戶友好和菜單驅動的 3.8 英寸彩色 LCD 顯示屏

• 局域網、USB 和 GPIB 接口

• 多儀器同步

• 免費的ArbConnection軟件，IVI和MATLAB驅動程序

性能

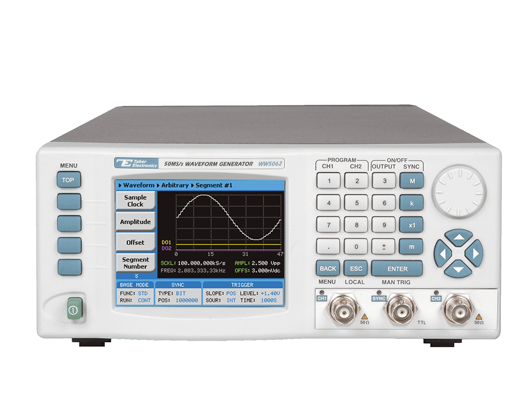

該儀器以盒裝形式結合了高頻性能、多功能性和緊湊尺寸。這些儀器具有 1μHz 至 25MHz 范圍內的信號輸出、14 位垂直 DAC 分辨率和高達 1M 的任意波形緩沖器，具有出色的性能，并為最苛刻的測試激勵挑戰提供了解決方案。

多面性

可以生成四種波形類型：標準波形、任意波形、順序任意波形和調制波形。這幾乎就像在一個緊湊的封裝中擁有四個不同的發電機。

作為函數發生器

大多數應用需要簡單且可控的波形，例如正弦波和方波;這些函數以及更多函數駐留在內置庫中，可以使用簡單易用的擊鍵調用輸出。內置波形從查找表中以數字方式生成，可確保準確性和保真度。使用DDS技術生成控制時鐘可增強時鐘穩定性，從而提供無抖動和出色的頻譜純度。正弦波可以在高達25MHz的頻率下產生。還有十個具有可控參數的附加波形，所有波形都可以從前面板訪問。

任意波形發生器

復雜波形用于整個行業的測試目的。雖然這種波形的坐標可以很容易地在紙上或計算機上生成，但需要數字儀器來獲取這些數據并將其轉換為電子信號。任意波形發生器是唯一可以獲取一組 X-Y 坐標并將其轉換為現實生活中信號的工具。結合ArbConnection的強大功能，您可以創建和生成的內容沒有限制。波形坐標可以從各種來源導入，例如 MATLAB、ASCII 文件等。您可以在其中一個作曲家屏幕上顯示的任何內容都會在瞬間下載并由主輸出生成。

用于高速測試的波形存儲器

這些儀器標配 512k 波形存儲器。為需要更長波形的應用提供可選的 1M 波形存儲器，使 WW5062 處于比傳統競爭對手更好的位置。波形存儲器可通過遠程主機訪問，使用快速 GPIB、USB 或 LAN 接口，從而最大限度地減少為一個或多個測試下載多個波形時所需的測試時間。波形存儲器的整個空間由可充電電池備份，允許在實驗室中下載波形，并將發生器移動到另一個位置進行現場操作。

序列生成器

內存管理是當今任意波形發生器的必備條件。雖然很少有應用需要一個長存儲器，但大多數波形需要有限數量的水平點。作為序列發生器，WW5062 允許您將整個內存劃分為 2048 個較小的段，為每個段加載不同的波形，然后選擇這些段的鏈接順序以及每個段將執行的循環次數。這 允許 測試 軟件 在 許多 不同 波形 之間 快速 切換， 而 不必 多次 下載， 從而 以 其他 競爭 產品 無法 復制 的 方式 提高 測試 吞吐量。

調制能力

敏捷性和調制功能為各種應用打開了大門。除了以任意波形生成功率生成任何形狀和任何樣式的波形外，該產品還可以生成標準調制方案，例如AM，F(xiàn)M，任意FM，F(xiàn)SK以及線性和對數掃描，所有這些都由發生器輕松創建和執行。

靈活的觸發能力

大多數應用都需要信號的連續性。但是，當需要單個輸出周期或必須與其他設備同步時，WW5061 可以置于不同的運行模式，以提供與其他系統組件的同步。該產品內置門控、觸發和突發模式，當外部刺激裝置不可用時，最后兩種模式可以使用內置的自由運行的觸發發生器進行操作。

易于使用

用戶友好的大型 3.8 英寸背光彩色 LCD 顯示屏便于瀏覽菜單、更新參數以及顯示波形輸出的詳細和關鍵信息。結合數字鍵盤、光標位置控制和撥盤，前面板控件簡化了任意波形發生器的復雜操作。

高速訪問

訪問速度是測試系統越來越重要的要求。儀器隨附多種接口：LAN、USB 和 GPIB，因此可以選擇最符合個人要求的接口。使用任何外部接口，控制儀器功能和特性以及下載波形和序列都是快速、省時的，并且很容易為每個系統量身定制，無論是一臺筆記本電腦到儀器還是全功能的ATE系統。IVI驅動器和工廠支持將加快系統集成，從而最大限度地縮短上市時間并顯著降低系統開發成本。

用于編寫代碼的多個環境

型號 WW5062 附帶了一套完整的驅動程序，允許您在各種環境中編寫應用程序，例如：Labview、CVI、C++、VB 和 MATLAB。您也可以將提供的dll鏈接到其他基于Windows的API，或者使用低級SCPI命令（可編程儀器的標準命令）對儀器進行編程，無論您的應用程序是為Windows，Linux還是Macintosh操作系統編寫的。

精確的通道間相位控制

在 WW5062 中，兩個通道共享一個公共采樣時鐘，并且兩個通道都由同一源觸發，確保通道間時序緊密同步。通過允許控制通道起始相位，分辨率低至1個波形點，實現了對通道間相位偏移的精確控制。這樣可以研究極其精確的時序或相位依賴性，例如高速數字通信系統中的依賴性。

多儀器同步

多個 WW5061/2 可以使用主從配置進行同步，使用戶能夠在其多通道需求中受益于相同的高質量性能。

套利連接

ArbConnection軟件為您提供對儀器功能、模式和特性的完全控制。ArbConnection是一個強大的編輯工具，可讓您輕松設計任何類型的波形。無論是內置的波形、脈沖或串行數據編輯器，還是內置的公式編輯器，您可以使用它創建自己的奇特函數，ArbConnection 幾乎可以實現任何應用程序。
