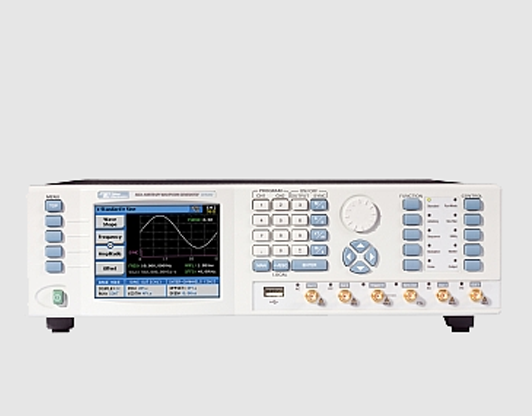

SE5082 5GS/s 雙通道任意波形發生器

• 雙通道 5Gs/s（射頻模式下相當于 10GS/s）、12 位波形發生器

• 直接生成高于7GHz的射頻信號

• 極快的上升和下降時間，低于100ps

• 多奈奎斯特區操作，直至第 4 奈奎斯特區

• 通道間偏斜控制范圍為 -3ns 至 +3ns，分辨率為 10ps

• 獨立或同步通道配置

• 64M 內存

• AM, FM, FSK, PSK, ASK, Amp. Hop, Freq. Hop, Sweep & Chirp

• 強大的脈沖編輯器，用于模擬、數字和混合信號

• 適用于步進、循環、嵌套和跳轉場景的高級音序器

• 各種輸出放大器模塊用于解決不同領域的眾多應用

• 智能觸發允許：觸發延遲，檢測<=>脈沖寬度，以及等待波形結束或中止波形并重新啟動

• 內置快速動態片段和序列跳躍控制

• 每個通道兩個差分標記，具有可編程的位置、寬度和電平

• 用戶友好的GUI和通過LAN，USB和GPIB進行遠程控制

• 在記憶棒或 4GB 內存上存儲/調用功能

• 多儀器同步

經濟高效的解決方案

SE5082 新技術結合了先進的任意和排序功能、出色的頻譜純度、可配置的輸出模塊和先進的觸發功能，使新的信號專家系列成為同類產品中性能最高、最具成本效益的 AWG，甚至更高。

多奈奎斯特運算

傳統上，AWG僅在第一奈奎斯特區工作，因為由于帶寬和架構限制，較高奈奎斯特區的信號被抑制。但是，如果這些信號沒有被抑制呢？這意味著使用適當?shù)臑V波器，可以產生遠高于AWG采樣率的信號。利用新技術，信號專家系列提供不同的采樣模式，可根據感興趣的奈奎斯特區優化性能。例如，在RF采樣模式下，由于數據每半個時鐘周期反轉一次，DAC采樣速率基本上翻了一番，因此DAC似乎可以采樣高達10GS/s。因此，結合適當?shù)妮敵瞿K和采樣模式，用戶可以產生超過7GHz的信號，并很好地進入微波C波段，X波段甚至K波段區域，同時保持出色的信號純度。

可配置輸出選項

不同的應用需要不同的輸出路徑。這就是信號專家系列提供各種工廠配置輸出模塊的原因。每個輸出模塊提供不同的放大器路徑，利用符合您特定應用需求的優勢。例如，高壓模塊，提供 2Vpp 到 50？但帶寬有限，用于各種時域應用，而對于需要更快上升時間和更高帶寬的應用，可以訂購直流輸出模塊，該模塊提供 1.2Vpp，上升時間為 <100ps，帶寬為 3GHz。默認配置是直接DAC輸出路徑，提供540mVpp、<85ps上升時間和4GHz帶寬。其他輸出模塊將很快提供，因此請隨時與我們分享您的要求，以便我們可以嘗試滿足您的應用需求。 以便我們可以嘗試滿足您的應用需求。

信號完整性和純度

當今測試和測量應用中最重要的要求之一是高信號質量。Tabor的信號專家系列的獨特平臺具有典型的SSB相位噪聲，在115MHz時為<-100dBc，在105GHz時為<-1dBc，在10 kHz載波偏移時具有<-70dBc的出色SFDR，可提供當今市場上最優質的信號之一，滿足對清晰精確信號不斷增長的需求。

智商一代

生成 IQ 信號的能力是任何射頻或通信工程師的基礎。SE 具有先進的任意功能和高度同步的通道，是生成數字調制的理想選擇。新的信號專家系列即使在 1.8GHz IQ 帶寬下也能提供出色的 EVM 性能，對于 1QAM 調制，EVM 不到 16%，使其成為迄今為止市場上價格 IQ 源的**性能。

通用或獨立時鐘

需要雙通道或單通道單元...為什么選擇？使用新的信號專家系列，您可以擁有一切。信號專家系列具有多達兩個輸出通道，可以獨立運行，也可以同步以共享同一采樣時鐘源。作為單獨的通道，一個盒子中最多有兩個獨立的儀器，每個儀器都能夠編程以輸出不同的功能形狀、頻率、幅度水平和/或在不同的運行模式下運行。或者，在需要通道之間精確和受控相位的應用中，具有小于10ps偏斜和偏斜控制的同步通道的優勢非常重要，這是許多X-Y模式和I&Q輸出應用的理想選擇。

智能觸發器

到目前為止，您一直被迫觸發特定事件。Tabor全新的SmarTrigger功能旨在增強觸發能力，并促進特定脈沖事件的更大靈活性。它允許在脈沖寬度大于編程時間值（時間）的脈沖上觸發，甚至在脈沖寬度介于兩個限制（<>時間）之間的脈沖上觸發。此外，SmarTrigger還具有延遲功能，在第一次觸發后，輸出保持空閑狀態，并在延遲間隔過后僅使用第一個有效觸發開始波形周期，從而解決無休止的“協商”場景。

強大的分割和排序

強大的分割和排序功能幾乎可以解決所有復雜的應用，從而產生幾乎無窮無盡的各種復雜波形。波形存儲器可以分為多個波形段，并以用戶可選擇的方式排序，以創建具有可重復段、跳轉和嵌套的復雜波形，從而節省寶貴的內存空間。信號專家還允許您生成多達 1000 個序列場景并在它們之間進行序列，從而在波形創建方面產生更高水平的靈活性。

可編程差分標記

信號專家系列每個通道配備兩個可編程差分標記。差分僅意味著高頻的出色信號完整性，而可編程性允許您設置位置、寬度、延遲和幅度，以滿足任何所需的外設觸發需求。雖然工作臺使用允許僅設置一個標記位置，但您可以為每個轉換實例遠程設置多個標記并編程不同的標記屬性，從而允許各種觸發配置文件。

脈沖/模式創建

生成復雜的脈沖序列從未如此簡單。脈沖編輯器是一個強大的內置工具，可將信號專家系列轉換為非常復雜的脈沖/模式發生器，允許創建任何復雜的脈沖序列/模式，無論是單脈沖、多級、線性點、初始化或前導碼模式定義、用戶定義甚至是具有可編程分辨率的標準隨機模式，因此如果您的應用是雷達通信，都無關緊要， 納米技術或串行總線測試，脈沖/模式編輯器是您應用的正確工具。此外，所有Signal Expert Series高級觸發模式均適用，因此可以選擇使用“步進”模式獨立推進每個比特，或選擇使用“一次”模式在一個觸發事件中推進完整的數據塊，從而實現更多應用，例如觸發，時鐘和數據協議。

動態分段/序列控制

在實時世界中工作，需要快速波形切換？信號專家系列具有專門為此設計的后面板控件。實際上，具有動態控制功能可以替代序列表，實時應用程序可以決定何時以及生成波形的時間和時間。對于更復雜的應用程序，相同的輸入可以用作完整序列的動態開關，為實時應用程序創建真實場景。

用于編寫代碼的多個環境

信號專家系列附帶了一套完整的驅動程序，允許您在各種環境中編寫應用程序，包括Labview，CVI，C++，VB，Python和MATLAB。您還可以將提供的 dll 鏈接到其他基于 Windows 的 API 或使用低級 SCPI 命令對儀器進行編程，無論您的應用程序是為 Windows、Linux 還是 Macintosh 操作系統編寫的。

易于使用

用戶友好的大型 4 英寸背光彩色 LCD 顯示屏便于瀏覽菜單、更新參數以及顯示波形輸出的詳細和關鍵信息。結合數字鍵盤、十個快速鏈接功能和運行模式按鈕、光標位置控制和撥盤，前面板控件簡化了任意波形發生器的復雜操作。

套利連接

ArbConnection 是一個功能強大的軟件包，可讓您輕松設計任何類型的波形，并通過圖形用戶界面 （GUI） 控制儀器功能、模式和特性。無論您是需要使用內置波形、手繪或回放波形、脈沖模式、串行數據串、調制載波甚至方程生成輸出，ArbConnection 都為您提供了編輯工具，幾乎可以使任何應用成為可能。
