羅德與施瓦茨RTE1000數字示波器主要參數：

　　帶寬：200 MHz至2 GHz

　　采樣率：5 Gsample/s

　　最大存儲深度：200 Msample

　　垂直分辨率：最高16位

　　MSO：16個可選數字通道，可升級更新

　　羅德與施瓦茨RTE1000數字示波器型號描述

　　RTE1022數字示波器，200MHz，5GS/s，10/20M，2通道

　　RTE1024數字示波器，200MHz，5GS/s，10/40M，4通道

　　RTE1032數字示波器，350MHz，5GS/s，10/20M，2通道

　　RTE1034數字示波器，350MHz，5GS/s，10/40M，4通道

　　RTE1052數字示波器，500MHz，5GS/s，10/20M，2通道

　　RTE1054數字示波器，500MHz，5GS/s，10/40M，4通道

　　RTE1102數字示波器，1GHz，5GS/s，10/20M，2通道

　　RTE1104數字示波器，1GHz，5GS/s，10/40M，4通道

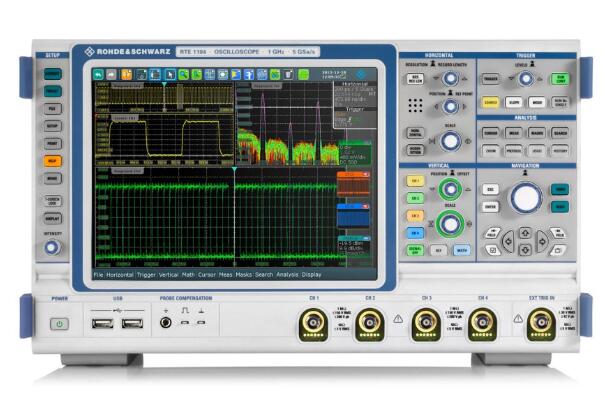

　　RTE1000數字示波器產品簡介：

　　R&S RTE數字示波器有2通道和4通道兩種，帶寬為200MHz、350MHz、500MHz和1GHz，采樣率為5GS/s，存儲深度標配為每通道10Mpts，單通道最大可疊加到40Mpts(可擴展為每通道50Mpts，疊加到200Mpts)。性能優異。

　　波形捕獲率可達到每秒超過一百萬次，確保快速發現信號故障。高精度數字觸發系統和ENOB超過7的ADC動態范圍，確保精確測量結果。

　　除了光標功能和自動測量外，R&S?RTE還提供多種分析工具，幫助用戶快速完成任務。例如，一鍵操作，QuickMeas功能即可同時顯示多項測量參數的結果。FFT分析也與眾不同，它在屏幕上顯示實時頻譜效果并可靠檢測突發信號。

　　范圍廣泛的專業應用解決方案也已推出，包括串行總線(如I2C、SPI和CAN)的觸發和解碼選件，以及功率分析選件。R&S?RTE提供的邏輯分析能力是分析嵌入式數字信號的有效工具。R&S?RTE-B1混合信號選件可兼容任何一臺示波器主機，提供16路額外的數字通道，可同時解碼多達4路并行總線。

　　各種各樣的測量功能和分析功能可通過高分辨率10.4英寸XGA觸摸屏輕松操作。透明的對話框確保測量波形始終保持它們的原始大小。對話框中的信號流圖能夠簡化導航。在屏幕邊緣上采用實時預覽的信號圖標清晰顯示目前正在發生什么事情。

　　R&S RTE快速、精確和輕松地應對各種測量任務，單臺儀器即可提供時域、邏輯、協議和頻率分析。R&S?RTE擴展了羅德與施瓦茨公司堪稱“示波器的藝術”的示波器家族。

　　RTE1000數字示波器主要特點：

　　更準確測量

　　高時間分辨率結合長存儲

　　快速發現罕見信號故障

　　使用數字觸發系統精確觸發

　　單核A/D轉換器保證精確測量

　　即使在1mV/div量程下也能達到全帶寬

　　更快速測量、更多角度的分析和測量

　　即使復雜的分析功能也可保持快速測量

　　多角度的測量能力

　　QuickMeas：一鍵操作即可獲得主要測量結果

　　歷史模式：按當前時間往回查看

　　Mask測試：設置僅需數秒

　　FFT：分析信號頻譜的輕松方法

　　更愉悅的操作體驗

　　直觀，智能用戶指導

　　可自定義的顯示風格

　　高分辨率觸摸屏

　　快速訪問到重要工具

　　隨著指尖在屏幕上移動，信號細節隨之放大到指尖位置
