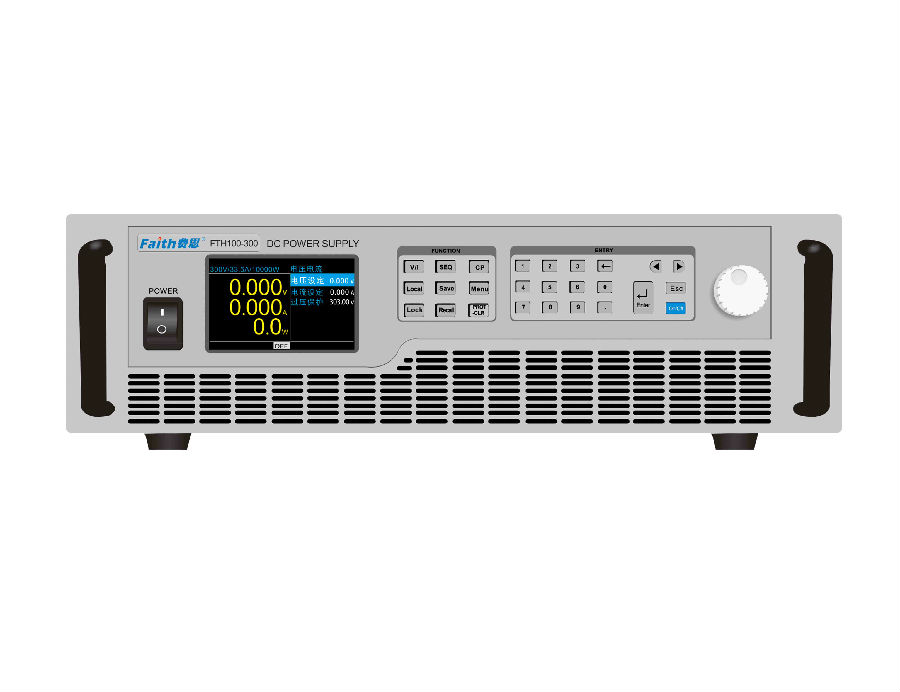

FTH系列大功率可編程直流電源

電壓：0～1500V電流：0～4800A 功率：5～60kWFTH系列可編程直流電源具有大功率、大電流、低紋波噪聲、快速瞬態響應、分辨率高、精度高等優點。可應用于實驗室測試、車載設備測試、太陽能逆變器測試、DC/DC轉換器與逆變器測試、引擎啟動測試、電池自動充電、電子產品生命周期測試等等。3U/15kW高功率密度、精準的輸出電流和電壓量測、輸出觸發信號。可模擬復雜的DC暫態波形以便測試設備的瞬斷、

廠商名稱：費思泰克

產品型號：FTH

市場價格：￥面議 (僅供參考)

貨期：現貨

在線咨詢獲取最低報價

詳細說明
產品手冊

電壓：0～1500V

電流：0～4800A

功率：5～60kW

FTH系列可編程直流電源具有大功率、大電流、低紋波噪聲、快速瞬態響應、分辨率高、精度高等優點。可應用于實驗室測試、車載設備測試、太陽能逆變器測試、DC/DC轉換器與逆變器測試、引擎啟動測試、電池自動充電、電子產品生命周期測試等等。

3U/15kW高功率密度、精準的輸出電流和電壓量測、輸出觸發信號。可模擬復雜的DC暫態波形以便測試設備的瞬斷、壓降與其他電壓間偏差的能力。

FTH系列可編程直流電源，包含100多個不同的機型，功率范圍從5kW到15kW，電壓范圍從10V～1500V，單機電流可達1200A。FTH系列可主從級聯5臺，功率級聯到75kW供大功率應用。

電源特征

單機范圍：

電壓：0～1500V

電流：0～4800A

功率：5～60kW

高功率密度，3U/15kW；
支持多臺電源間的主從并聯/串聯，可擴展至75kW；
0.01%的源效應，0.02%的負載效應，電源輸出穩定；
0.1%的精確度，5位顯示，0.02%的紋波；
采用16bit ADC/DAC，提供高精度電壓電流測量與控制；
恒壓、恒流及自動恒功率模式；
序列功能支持鏈接，最多支持800步測試步驟；
電壓、電流斜率可設置；
線損自動補償；
模擬量控制端口和模擬量監視端口；
快速調用：一鍵完成功能和參數調用；
TFT彩色液晶顯示，中/英文界面；
外部ON/OFF控制與多功能數字端口；
RS232、LAN口通訊，標準SCPI指令集。

應用領域

l電力電子實驗室的多規格靈活應用；

l燃料電池、動力電池、鉛蓄電池、超級電容測試；

l車載、機載、艦載電子設備的供電環境仿真；

l直流充電機、充電樁設計和測試系統集成；

l服務器電源、UPS、逆變器設計和測試；

l太陽能、風能、儲能領域設計和測試；

l傳感器、超導材料、線纜等產品測試；

l無人機、激光、傳感器領域供電和設計測試。

3U/15kW高功率密度

FTH系列提供了3U/15kW的高功率密度，具有輸出精準、響應快速以及低紋波噪聲等特性。寬范圍的電壓10V～1500V，電流3.5A～1200A的組合，適合從設計到產品生產流程的每一個測試驗證環節。

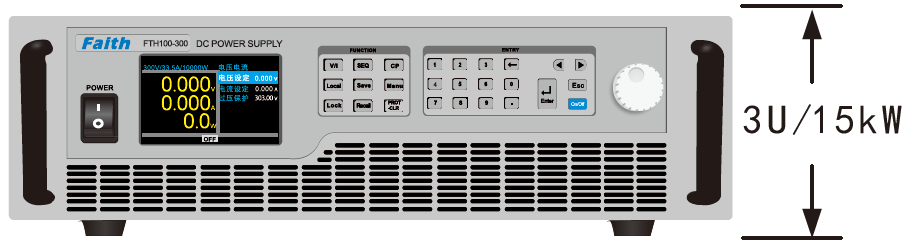

FTH系列大功率可編程直流電源(圖1)

測量功能

FTH系列內置16bits高精度A/D轉換器，電壓0.1%+0.1%F.S.、電流0.1%+0.2%F.S.的測量精度。電壓、電流、功率的測量值可同時顯示在電源前面板的顯示屏上。除此之外，FTH額外提供電壓與電流監視輸出功能，用戶可借由監視輸出端子通過示波器監控電壓電流的輸出波形。

恒功率功能

FTH系列電源具有恒功率輸出功能，該功能允許用戶設置功率輸出值、最高輸出電壓和最高輸出電流。恒功率輸出開啟后，電源不斷調整輸出電壓與輸出電流，使得輸出功率維持在設定值。用戶還可調整響應速度，以適應不同速率的各類負載。

FTH系列大功率可編程直流電源(圖2)

序列功能
FTH電源支持模擬負載變化的電源輸出環境，對負載進行相應的輸出測試。可用于電源環境模擬各種測試場景。FTH系列支持8組序列文件，每組100個測試步驟的變化。步驟之間可跳轉及多次跳轉，序列之間可鏈接運行，以實現更多測試步驟。

FTH系列大功率可編程直流電源(圖3)

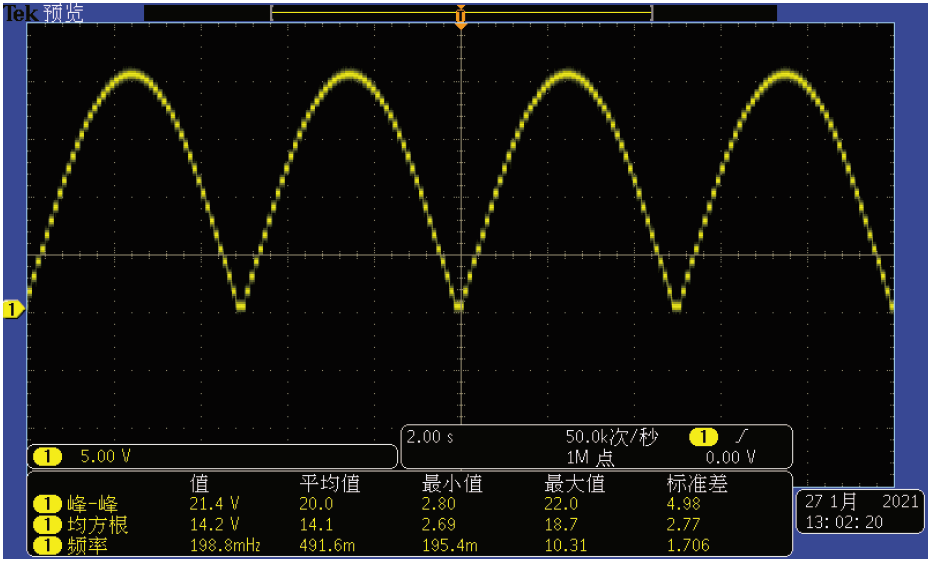

序列功能生成的半波正弦

電壓、電流優先功能
為適應更多用戶需求，FTH系列電源采用多重環路控制技術，可分別配置電壓環優先，電流環優先功能。電壓優先功能可實現快速電壓邊沿，尤其適用于容性載荷啟動供電場合，避免啟動浪涌沖擊造成的欠壓保護等行為。電流優先功能是針對用戶有嚴格要求避免電流過沖場合，采用該功能能有效避免因過沖電流導致的被測物損壞，測試不準等問題，尤其適用于測定保護電流、熔斷電流等。

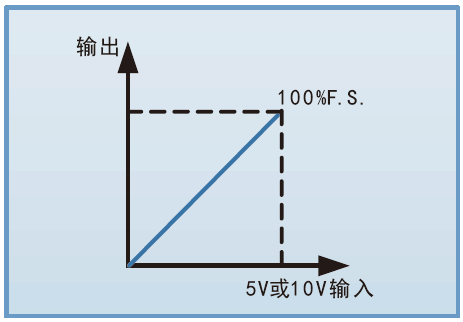

模擬編程功能
FTH系列具有電壓編程與電流編程兩個模擬量輸入端口，可分別控制輸出電壓與輸出電流。模擬量編程信號可選擇0～5V或者0～10V直流電壓信號。編程信號對應于0～100%F.S.的輸出電壓與輸出電流。

FTH系列大功率可編程直流電源(圖4)

并聯/串聯功能
FTH電源支持多臺電源的主從并聯/串聯使用，把多臺電源變成一臺更大功率的電源使用，大大擴展了電源的應用輸出范圍。級聯功能除了使電源之間自動均載，保持輸出值的一致，還保證了輸出斜率曲線或者波形的一致。處于級聯狀態的主機，電源屏幕顯示的是總電壓、電流和功率值，且不影響電源精確度。每路從機自主均流，自動求和。

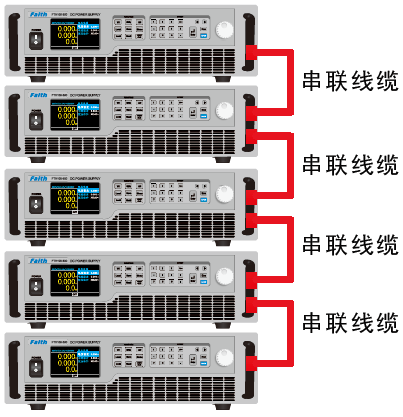

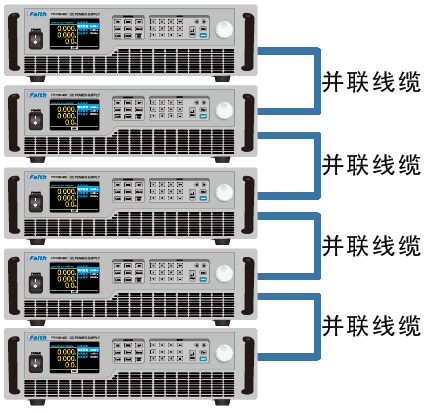

FTH系列大功率可編程直流電源(圖5) FTH系列大功率可編程直流電源(圖6)

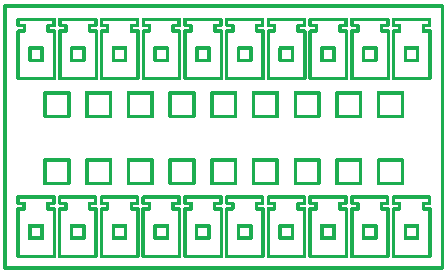

復合信號端口
FTH系列可選配復合信號端口，其具備以下功能：

l電壓、電流輸出監視；

l電壓、電流編程控制；

lON/OFF輸出控制；

l輸出模式指示；

lOV指示；

l數字信號輸出；

lFAULT故障指示；

lDC_ON輸出電壓監視等。

FTH系列大功率可編程直流電源(圖7)

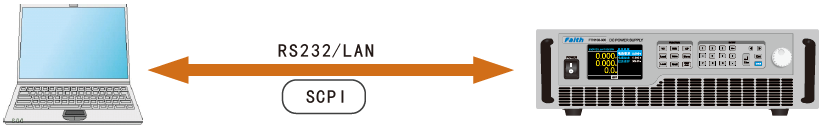

多接口通訊
FTH系列配備RS232與LAN兩種通訊接口，支持SCPI通訊協議。用戶可以根據需求在菜單進行配置，這樣使得系統集成更加靈活。

FTH系列大功率可編程直流電源(圖8)

訂購信息

電壓	型號	電流	功率	電壓	型號	電流	功率	電壓	型號	電流	功率
10V	FTH040-010	400A	4kW	15V	FTH045-015	300A	4.5kW	20V	FTH050-020	250A	5kW
	FTH080-010	800A	8kW		FTH090-015	600A	9kW		FTH100-020	500A	10kW
	FTH120-010	1200A	12kW		FTH135-015	900A	13.5kW		FTH150-020	750A	15kW
電壓	型號	電流	功率	電壓	型號	電流	功率	電壓	型號	電流	功率
30V	FTH050-030	167A	5kW	40V	FTH050-040	125A	5kW	50V	FTH050-050	100A	5kW
	FTH100-030	334A	10kW		FTH100-040	250A	10kW		FTH100-050	200A	10kW
	FTH150-030	500A	15kW		FTH150-040	375A	15kW		FTH150-050	300A	15kW
電壓	型號	電流	功率	電壓	型號	電流	功率	電壓	型號	電流	功率
60V	FTH050-060	83.5A	5kW	100V	FTH050-100	50A	5kW	160V	FTH050-160	31.5A	5kW
	FTH100-060	167A	10kW		FTH100-100	100A	10kW		FTH100-160	62.5A	10kW
	FTH150-060	250A	15kW		FTH150-100	150A	15kW		FTH150-160	94A	15kW
電壓	型號	電流	功率	電壓	型號	電流	功率	電壓	型號	電流	功率
250V	FTH050-250	20A	5kW	300V	FTH050-300	17A	5kW	400V	FTH050-400	12.5A	5kW
	FTH100-250	40A	10kW		FTH100-300	33.5A	10kW		FTH100-400	25A	10kW
	FTH150-250	60A	15kW		FTH150-300	50A	15kW		FTH150-400	37.5A	15kW
電壓	型號	電流	功率	電壓	型號	電流	功率	電壓	型號	電流	功率
500V	FTH050-500	10A	5kW	600V	FTH050-600	8.5A	5kW	800V	FTH050-800	6.5A	5kW
	FTH100-500	20A	10kW		FTH100-600	17A	10kW		FTH100-800	12.5A	10kW
	FTH150-500	30A	15kW		FTH150-600	25A	15kW		FTH150-800	19A	15kW
電壓	型號	電流	功率	電壓	型號	電流	功率	電壓	型號	電流	功率
1000V	FTH050-1000	5A	5kW	1200V	FTH050-1200	4.5A	5kW	1500V	FTH050-1500	3.5A	5kW
	FTH100-1000	10A	10kW		FTH100-1200	8.5A	10kW		FTH100-1500	7A	10kW
	FTH150-1000	15A	15kW		FTH150-1200	12.5A	15kW		FTH150-1500	10A	15kW

*更多標準電壓規格產品，包括75V/80V/120V/150V/200V等不一一列出；

選購信息

名稱	型號或規格	說明
電池負載防反灌裝置	后綴D	50V及以上規格可選
高斜率機型	后綴H	10V、15V、20V、30V機型為電流高斜率
		600V、1000V機型為電壓高斜率
		（其余機型不可選）

規格表

一般規格表

項目	參數
交流輸入	三相輸入，340VAC～420VAC ，頻率 47Hz～63Hz
輸出電壓	0～額定值（最高額定值1500V，菜單設置，數字或編碼旋鈕輸入）
輸出電流	0～額定值（最高額定值1200A，菜單設置，數字或編碼旋鈕輸入）
輸出功率	0～額定值（菜單設置，數字或編碼旋鈕輸入）
效率	0.87(Typical)
線性調整率	電壓：0.01%F.S.；電流：0.05%F.S.
負載調整率	電壓：0.02%F.S.；電流：0.1%F.S.
模擬量編程	電壓控制/電流控制；編程電壓支持：DC 0～5V/DC 0～10V 輸入
電壓測量精度	0.1%+0.1%F.S.
電流測量精度	0.1%+0.2%F.S.
電壓電流監視	電壓/電流監視輸出電壓：DC 0～10V
保護	OVP/OCP/OPP/RVP/LVP/OTP
瞬態響應	典型值1ms，負載變化50%，電壓恢復至設定值的0.75%所需時間
電壓溫漂	20ppm/℃
電流溫漂	40ppm/℃
顯示界面	4.3英寸TFT彩色液晶顯示屏，支持簡體中文、繁體中文與英文顯示
操作界面	功能鍵、數字鍵與旋鈕（雙旋鈕分別設置電壓電流）
通訊接口	RS232、LAN
存儲容量	20組快速調用參數+8個序列文件
散熱方式	風冷
工作溫度	0℃～40℃
儲存溫度	-20℃～70℃
使用海拔	＜2000m

規格表-1

型號	FTH040-010	FTH045-015	FTH050-020	FTH050-030	FTH050-040	FTH050-050	FTH050-060	FTH050-100
輸出電壓	0～10V	0～15V	0～20V	0～30V	0～40V	0～50V	0～60V	0～100V
電流	0～400A	0～300A	0～250A	0～167A	0～125A	0～100A	0～83.5A	0～50A
功率	4kW	4.5kW	5kW
型號	FTH080-010	FTH090-015	FTH100-020	FTH100-030	FTH100-040	FTH100-050	FTH100-060	FTH100-100
輸出電壓	0～10V	0～15V	0～20V	0～30V	0～40V	0～50V	0～60V	0～100V
電流	0～800A	0～600A	0～500A	0～334A	0～250A	0～200A	0～167A	0～100A
功率	8kW	9kW	10kW
型號	FTH120-010	FTH135-015	FTH150-020	FTH150-030	FTH150-040	FTH150-050	FTH150-060	FTH150-100
輸出電壓	0～10V	0～15V	0～20V	0～30V	0～40V	0～50V	0～60V	0～100V
電流	0～1200A	0～900A	0～750A	0～500A	0～375A	0～300A	0～250A	0～150A
功率	12kW	13.5kW	15kW
電壓輸出紋波
V(p-p)	55mV	60mV	60mV	65mV	75mV	75mV	115mV	135mV
V(rms)	20mV	20mV	20mV	20mV	20mV	20mV	25mV	25mV
電壓編程
分辨率	16Bits
精度	0.1%+0.1%F.S.
電流編程
分辨率	16Bits
精度	0.1%+0.2%F.S.
外部模擬編程
控制電壓	0~5V或0~10V對應 0~100%F.S.
電壓精度	0.2%F.S.
電流精度	0.5%F.S.
輸出精度	0.5%F.S.
線性調整率
電壓	0.05%F.S.				0.01%F.S.
電流	0.05%F.S.
負載調整率
電壓	0.05%F.S.				0.02%F.S.
電流	0.1%F.S.
電壓測量
分辨率	16Bits
精度	0.1%+0.1%F.S.
電流測量
分辨率	16Bits
精度	0.1%+0.2%F.S.
其他
尺寸（mm）	482.6(W)132.5(H)600(L)
重量	18.5kg/5kW； 25kg/10kW； 31.5kg/15kW

規格表-2

型號	FTH050-160	FTH050-300	FTH050-500	FTH050-600	FTH050-800	FTH050-1000	FTH050-1200	FTH050-1500
輸出電壓	0～160V	0～300V	0～500V	0～600V	0～800V	0～1000V	0～1200V	0～1500V
電流	0～31.5A	0～17A	0～10A	0～8.5A	0～6.5A	0～5A	0～4A	0～3.5A
功率	5kW
型號	FTH100-160	FTH100-300	FTH100-500	FTH100-600	FTH100-800	FTH100-1000	FTH100-1200	FTH100-1500
輸出電壓	0～160V	0～300V	0～500V	0～600V	0～800V	0～1000V	0～1200V	0～1500V
電流	0～62.5A	0～33.5A	0～20A	0～17A	0～12.5A	0～10A	0～8.5A	0～7A
功率	10kW
型號	FTH150-160	FTH150-300	FTH150-500	FTH150-600	FTH150-800	FTH150-1000	FTH150-1000	FTH150-1500
輸出電壓	0～160V	0～300V	0～500V	0～600V	0～800V	0～1000V	0～1200V	0～1500V
電流	0～94A	0～50A	0～30A	0～25A	0～19A	0～15A	0～12.5A	0～10A
功率	15kW
電壓輸出紋波
V(p-p)	175mV	200mV	350mV	350mV	500mV	650mV	750mV	850mV
V(rms)	25mV	40mV	50mV	60mV	80mV	100mV	120mV	140mV
電壓編程
分辨率	16Bits
精度	0.1%+0.1%F.S.
電流編程
分辨率	16Bits
精度	0.1%+0.2%F.S.
外部模擬編程
控制電壓	0～5V或 0～10V 對應 0～100%F.S.
電壓精度	0.2%F.S.
電流精度	0.5%F.S.
輸出精度	0.5%F.S.
線性調整率
電壓	0.01%F.S.
電流	0.05%F.S.
負載調整率
電壓	0.02%F.S.
電流	0.1%F.S.
電壓測量
分辨率	16Bits
精度	0.1%+0.1%F.S.
電流測量
分辨率	16Bits
精度	0.1%+0.2%F.S.
其他
尺寸（mm）	482.6(W)132.5(H)600(L)
重量	18.5kg/5kW；25kg/10kW；31.5kg/15kW

規格表-3

型號	FTH040-010H	FTH045-015H	FTH050-020H	FTH050-030H
輸出電壓	0～10V	0～15V	0～20V	0～30V
電流/功率	0～400A/4kW	0～300A/4.5kW	0～250A/5kW	0～167A/5kW
型號	FTH080-010H	FTH090-015H	FTH100-020H	FTH100-030H
輸出電壓	0～10V	0～15V	0～20V	0～30V
電流/功率	0～800A/8kW	0～600A/9kW	0～500A/10kW	0～334A/10kW
型號	FTH120-010H	FTH135-015H	FTH150-020H	FTH150-030H
輸出電壓	0～10V	0～15V	0～20V	0～30V
電流/功率	0～1200A/12kW	0～900A/13.5kW	0～750A/15kW	0～500A/15kW
電壓斜率	0.001V/ms～5V/ms
電流斜率	0.001A/ms～150A/ms
電壓輸出紋波
V(p-p)	55mV	60mV	60mV	65mV
V(rms)	20mV	20mV	20mV	20mV
電壓編程
分辨率	16Bits
精度	0.1%+0.1%F.S.
電流編程
分辨率	16Bits
精度	0.1%+0.2%F.S.
外部模擬編程
控制電壓	0～5V或0～10V 對應 0～100%F.S.
電壓精度	0.2%F.S.
電流精度	0.5%F.S.
輸出精度	0.5%F.S.
線性調整率
電壓	0.05%F.S.
電流	0.05%F.S.
負載調整率
電壓	0.05%F.S.
電流	0.1%F.S.
電壓測量
分辨率	16Bits
精度	0.1%+0.1%F.S.
電流測量
分辨率	16Bits
精度	0.1%+0.2%F.S.
其他
尺寸（mm）	482.6(W)132.5(H)694.5(L)
重量	23kg/5kW；30kg/10kW；38kg/15kW

規格表-4

型號		FTH050-600H	FTH050-1000H
輸出電壓		0～600V	0～1000V
電流/功率		0～8.5A/5kW	0～5A/5kW
型號		FTH100-600H	FTH100-1000H
輸出電壓		0～600V	0～1000V
電流/功率		0～17A/10kW	0～10A/10kW
型號		FTH150-600H	FTH150-1000H
輸出電壓		0～600V	0～1000V
電流/功率		0～25A/15kW	0～15A/15kW
上升時間	50%F.S. CC Load	30ms	25ms
	No Load	30ms	25ms
下降時間	50%F.S. CC Load	30ms	25ms
	10%F.S. CC Load	100ms	80ms
	No Load	1.2s	3s
電壓斜率		0.001V/ms - 20V/ms	0.001V/ms - 40V/ms
電流斜率		0.001A/ms - 2A/ms
電壓輸出紋波
V(p-p)		1500mV	2550mV
V(rms)		650mV	1950mV
電壓編程
分辨率		16Bits
精度		0.1%+0.1%F.S.
電流編程
分辨率		16Bits
精度		0.1%+0.2%F.S.
外部模擬編程
控制電壓		0～5V 或0～10V 對應0～100%F.S.
電壓精度		0.2%F.S.
電流精度		0.5%F.S.
輸出精度		0.5%F.S.
線性調整率
電壓		0.01%F.S.
電流		0.05%F.S.
負載調整率
電壓		0.02%F.S.
電流		0.1%F.S.
電壓測量
分辨率		16Bits
精度		0.1%+0.1%F.S.
電流測量
分辨率		16Bits
精度		0.1%+0.2%F.S.
