磁共振成像（MRI）正經歷雙向演進：一方面，高場強系統向7T及更高場強發展，持續推動成像分辨率提升；另一方面，低場強永磁體技術逐步成熟，使便攜式MRI在急救室、ICU及基層醫療場景中的應用成為可能。不同技術路徑的并行發展，正在加速M(fèi)RI系統性能與應用邊界的拓展。

MRI的成像質量本質上依賴于射頻信號的完整性。射頻脈沖的激發精度、回波信號的接收質量，以及功率放大過程中的失真控制，都會對最終成像效果產生直接影響。這些關鍵性能指標，需要通過對射頻子系統的系統化測試進行量化評估與優化。

因此，構建高精度、可重復的射頻測試能力，已成為支撐MRI系統性能提升與一致性保障的關鍵基礎。

從原子核到圖像：

MRI的射頻需求

MRI成像的物理基礎

MRI利用人體內氫質子（1H）在強磁場中的共振特性成像。其核心過程分為四步：

1. 磁化平衡：磁體（超導或永磁體）產生穩定的靜磁場B(0)（0.2T~7T不等），使體內氫質子的自旋磁矩沿磁場方向排列，建立宏觀磁化矢量。

2. 射頻激勵：發射線圈以精確的拉莫爾頻率發射射頻脈沖，使質子發生共振并偏離平衡態。拉莫爾頻率 f = 42.58 MHz/T × B(0)，即1.5T系統的工作頻率為63.87 MHz，3T系統為127.74 MHz。

3. 信號接收：脈沖關閉后，質子在弛豫過程中釋放微弱的電磁信號（回波），由接收線圈捕獲。這些信號的強度和衰減特性攜帶了組織結構與成分信息。

4. 空間編碼與成像：梯度線圈快速切換梯度磁場，對信號進行頻率編碼和相位編碼，經ADC采集后由計算機重建為斷層圖像。
MRI射頻信號鏈

MRI的射頻子系統構成一條完整的發射-接收閉環鏈路：

在這條鏈路中，射頻線圈和射頻功率放大器是兩個需要精密射頻測試的核心器件——它們的性能直接決定了MRI的成像質量。

MRI射頻系統架構與測試點

應用場景簡介：

MRI射頻子系統的研發測試

MRI設備的射頻子系統研發，核心工作是設計和驗證兩類關鍵器件——射頻線圈與射頻功率放大器。二者的射頻性能直接關聯成像質量，因此在研發階段需要通過精密的射頻測試來指導設計迭代。

射頻線圈 — 信號的收發天線

射頻線圈直接與患者交互：發射線圈將功放輸出的射頻能量注入人體組織，接收線圈捕獲微弱的核磁共振回波信號。研發階段需要精確驗證線圈的諧振頻率、阻抗匹配和品質因數，確保其在目標拉莫爾頻率上實現最優的能量耦合效率。

射頻功率放大器 — 信號的驅動引擎

功率放大器將控制系統產生的低功率射頻信號放大到足以驅動發射線圈的水平。MRI對功放的線性度要求極為嚴格——非線性失真會直接導致射頻脈沖的翻轉角偏差，進而造成組織對比度失真和圖像偽影。

核心工具：矢量網絡分析儀（VNA）是上述兩類器件研發測試中的核心儀器，能夠覆蓋全部關鍵射頻參數——S參數、阻抗、Q值、P1dB、AM-PM轉換。

研發測試面臨的挑戰

MRI射頻器件的研發測試存在一系列特殊挑戰，這些挑戰源于MRI系統對射頻性能的嚴苛要求。

挑戰一：線圈諧振必須精確鎖定拉莫爾頻率

射頻線圈的諧振頻率必須精準對準目標拉莫爾頻率（如3T系統的127.74 MHz），偏差將直接導致激勵效率下降和信噪比（SNR）劣化。工程師需要在匹配網絡的電容電感取值之間反復迭代——這是線圈研發中耗時最長的環節。

挑戰二：Q值設計是精細的雙向權衡

Q值過低意味著線圈損耗大、SNR差；Q值過高則帶寬過窄，無法適應EPI等快速脈沖序列的寬帶需求。工程師需要精確測量空載Q和負載Q，在能量效率與帶寬之間找到**平衡點。

挑戰三：功放非線性表征需要矢量信息

功放的AM-PM轉換（幅度變化引起的相位調制）會導致射頻脈沖相位畸變和圖像偽影。傳統標量?jī)x器只能測量幅度，無法獲取相位信息，因此無法表征AM-PM這一關鍵特性。

挑戰四：傳統功放測試效率低下

P1dB和AM-PM的傳統測量方案依賴"信號源+頻譜儀"逐功率點掃描，單次測試耗時可達數十分鐘。在功放原型迭代頻繁的研發階段，這一效率瓶頸嚴重拖慢開發節奏。

RIGOL方案：

矢量網絡分析儀如何應對測試挑戰

針對上述挑戰，RIGOL DNA5000/6000系列矢量網絡分析儀提供了系統化的解決方案。以下逐一說明矢量網絡分析儀（VNA）如何應對每項挑戰。

應對挑戰1：

史密斯圓圖 + S11精確表征諧振與阻抗

通過VNA測量線圈的S11參數，確認諧振頻率精確對準目標拉莫爾頻率。S11的極小值點即為諧振頻率，其深度（回波損耗）反映匹配優度——典型要求優于-15 dB，即反射能量低于入射能量的3%。

VNA的史密斯圓圖模式直觀展示線圈在寬頻范圍內的阻抗軌跡，幫助工程師快速判斷匹配網絡的電容電感取值方向，將原本反復盲調的過程轉變?yōu)橛袚?jù)可循的定向優化。

應對挑戰2：

帶寬搜索功能精確測量Q值

VNA的帶寬搜索功能自動測量諧振峰的-3 dB帶寬，計算Q = f0 / BW-3dB。同一套測試流程可分別測量空載Q和負載Q（放置人體等效負載），其比值直接反映線圈對組織的耦合效率，為Q值權衡提供精確的量化數據。

射頻線圈測試示意圖

應對挑戰3 & 4：

功率掃描一次完成P1dB + AM-PM矢量測量

RIGOL DNA5000/6000系列矢量網絡分析儀內置-40 dBm ~ +10 dBm的寬功率掃描能力，在單次掃描中同步獲取S21的幅度和相位隨輸入功率的變化——P1dB和AM-PM轉換在同一次測量中完成：

校準 — 使用SOLT或ECal電子校準件完成全雙端口校準，將校準面設定在功放輸入/輸出端面。

頻率掃描 — 在線性區測量S21增益平坦度、S11/S22匹配、S12反向隔離。

功率掃描 — 固定在目標拉莫爾頻率，自動逐步增大輸入功率，同步記錄S21的幅度（標定P1dB）和相位（表征AM-PM）。測量時間從傳統方案的數十分鐘壓縮到數十秒。

諧波分析（配合RSA6000） — 以實時頻譜分析儀測量功放輸出的諧波失真，評估安全風險。

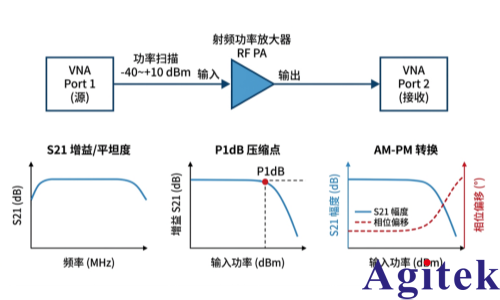

功率放大器測試示意圖

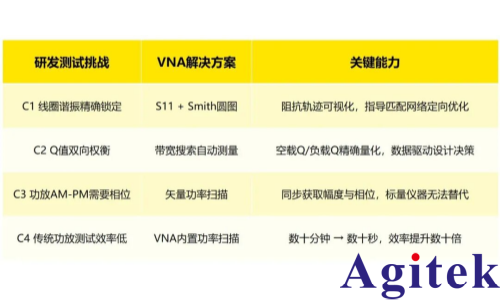

挑戰與方案對照總覽

實踐認證

國內一家專注于MRI設備研發的醫療影像企業，在射頻線圈和功率放大器的研發測試中引入了RIGOL DNA系列矢量網絡分析儀，實際成效如下：

功率掃描將功放P1dB測量從傳統方案的20+分鐘縮短至30秒內完成，AM-PM數據同步獲取

史密斯圓圖和帶寬搜索功能使線圈諧振調諧和Q值優化的效率顯著提升

支持標準SCPI指令，可通過自動化腳本覆蓋校準-測量-存儲全流程，測試數據滿足企業的可追溯要求
