在射頻測試中，真正懂頻譜儀不僅是會操作，更在于理解決定其性能的五大核心參數。它們如同觀察電磁世界的“五官”，決定了儀器能看到什么、分多清、測多準、抓多快。

一、頻率范圍：決定“能看哪個頻段的信號”

頻率范圍是頻譜儀最基礎的指標，指其能測量的最低到最高頻率，如同望遠鏡的視野寬度。

不同頻段對應不同的應用：

2Hz~300kHz：用于潛艇通信、導航等，穿透力強。

300kHz~3MHz：中波廣播（AM）。

3MHz~30MHz：短波通信，依賴電離層反射實現遠距離傳輸。

30MHz~300MHz：FM廣播、航空通信、對講機等。

300MHz~3GHz：移動通信、藍牙、GPS的“黃金頻段”，平衡了覆蓋與容量。

3GHz~30GHz：Wi-Fi、衛星通信、雷達的主力頻段。

30GHz~67GHz：毫米波通信、高精度雷達，帶寬大但傳輸距離短。

現代高端頻譜儀（如坤恒順維KSW-VSA01）可覆蓋2Hz-67GHz的超寬范圍，這依賴于超外差式架構，通過混頻器將不同頻率的信號搬移到中頻進行處理，從而實現寬頻帶覆蓋。

二、分辨率帶寬（RBW）：決定“能分清多近的兩個信號”

RBW由中頻濾波器的帶寬決定，是頻譜儀分辨相鄰頻率信號能力的關鍵。只有當RBW小于兩個信號的頻率間隔時，它們才能在屏幕上顯示為兩個獨立的峰。

RBW的設置是一場權衡：

RBW越小：頻率分辨率越高，能分辨更近的信號，同時能降低噪聲基底，提升靈敏度，便于發現微弱信號。

RBW越大：掃描速度越快，但會降低分辨率和靈敏度。

因此，RBW并非越小越好。在需要快速掃描或觀測寬帶信號時，需適當增大RBW。現代數字中頻濾波器（如KSW-VSA01采用的）能顯著縮短掃描時間，優化這一權衡。

三、靈敏度：決定“能看到多微弱的信號”

靈敏度指頻譜儀能檢測到的最小信號，通常用顯示平均噪聲電平（DANL）來衡量。信號必須高于這個內部噪聲基底才能被識別。

影響靈敏度的核心因素有三點：

1. 噪聲系數：前端電路固有噪聲，越小越好。

2. 分辨率帶寬（RBW）：噪聲功率與RBW成正比，RBW每減小10倍，噪聲降低10dB。

3. 輸入衰減：衰減越大，信噪比越低，靈敏度越差。

為觀測微弱信號，可采取以下操作：

將輸入衰減設為0dB。

開啟前置放大器以改善噪聲系數。

將RBW設為最小值。

使用視頻帶寬（VBW）或軌跡平均平滑噪聲。

坤恒順維KSW-VSA01的本底噪聲低至-171dBm/Hz，使其具備卓越的弱信號檢測能力。

? 四、動態范圍：決定“能同時看到強弱信號”

動態范圍指頻譜儀能同時準確測量的最大信號與最小信號之間的幅度差。在現實場景中，強信號（如主載波）和弱信號（如雜散發射）往往并存，大動態范圍至關重要。

其上限和下限分別受以下因素限制：

上限（強信號端）：由1dB壓縮點（P1dB）決定，超過此點儀器進入非線性區，信號失真。

下限（弱信號端）：由本底噪聲（即靈敏度）決定。

失真產物：強信號會產生三階交調失真等虛假信號，可能掩蓋附近的微弱真實信號，這也是限制動態范圍的關鍵因素。

優化動態范圍需要根據測試目標靈活調整輸入衰減：測大信號時適當增加衰減以避免過載和失真，測小信號時則需減小衰減以保證靈敏度。

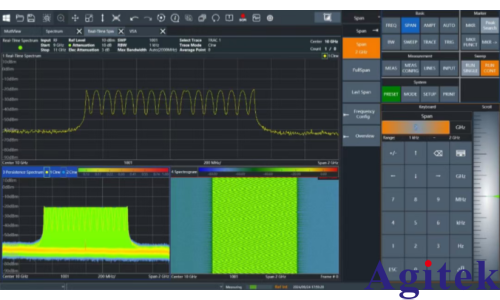

五、實時帶寬（RTBW）：決定“能捕捉多快的瞬態信號”

RTBW是區分傳統掃頻式與實時頻譜儀的關鍵。傳統儀器通過掃描依次測量不同頻率，存在“盲區”，容易錯過快速變化的瞬態信號。

實時頻譜儀則通過高速ADC對一段寬帶頻譜進行連續、無間隙的采樣和FFT處理，確保不丟失任何信號事件。其核心優勢在于：

捕捉瞬態信號：如跳頻通信、雷達脈沖、開關機瞬間的干擾等。

提供強大分析工具：

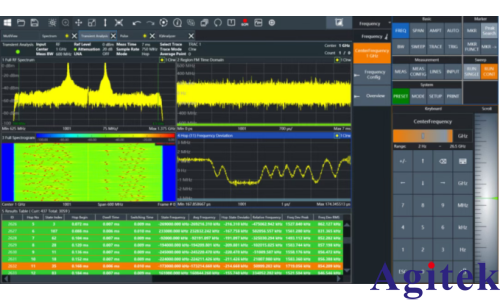

a. 瀑布圖：以三維（頻率-時間-幅度）色彩圖展示頻譜隨時間的變化，瞬態信號一目了然。

b.頻率模板觸發：當信號滿足自定義的頻率/幅度條件時，儀器自動觸發捕獲，非常適合定位偶發干擾。

總結

這五大參數相互關聯、相互制約：

頻率范圍決定了觀測的廣度。

RBW和靈敏度共同決定了觀測的精度和深度。

動態范圍決定了在復雜環境下的分辨能力。

實時帶寬則賦予了儀器捕捉極速變化的能力。

理解這些參數，是成為一名專業測試工程師的必經之路。
