衛星通信作為跨越地域限制、實現全球無縫連接的關鍵手段，正在從傳統的廣播電視傳輸、國防軍工，向民用寬帶接入、車聯網、低軌衛星星座等多元場景延伸。

而任何通信技術的落地，都離不開嚴苛的測試驗證。在衛星通信復雜的傳輸環境中，矢量信號源作為“信號發生器”和“場景模擬器”，承擔著模擬衛星與終端交互信號、驗證設備性能的核心角色。今天，我們就來深入探討坤恒順維KSW-VSG04矢量信號源如何在衛星通信測試中破解技術難題、應對場景挑戰，以及它在實際項目中的應用價值。

衛星通信是什么？有哪些典型場景？

衛星通信是以衛星為中繼站，實現地面、海上、空中等不同終端之間的通信。簡單來說，就是在太空中架起一座“信號中轉站”，解決地面通信無法覆蓋的偏遠地區、海洋、空域等場景的連接問題。相較于傳統地面通信，衛星通信具有覆蓋范圍廣、通信距離遠、不受地理環境限制等獨特優勢，是構建全球通信網絡的核心支柱。

結合當前技術發展與應用需求，衛星通信主要有以下3類典型場景，每類場景對通信性能的要求都各有側重，也給測試工作帶來了不同挑戰：

1.星地直連場景

星地直連場景指衛星與地面終端直接進行信號交互。比如我們熟悉的衛星電視、衛星電話，以及近年來興起的低軌衛星寬帶接入如Starlink、國內的“鴻雁”“銀河”星座都屬于這類場景。該場景的核心需求是廣覆蓋+高可靠，尤其是低軌衛星星座，單星覆蓋范圍有限，需要多星協同工作，對信號的同步性、穩定性要求極高。

2.星間通信場景

隨著低軌衛星星座規模擴大，星間通信逐漸成為核心技術——衛星與衛星之間直接建立通信鏈路，無需經過地面信關站轉發。這種場景能大幅降低地面設施依賴，提升通信時延，但要求衛星之間的信號精準對接，對頻率、相位的控制精度提出了較高要求。就像兩架高速飛行的飛機在空中精準傳遞物品，任何微小的偏差都可能導致通信中斷。

3.星地信關站連接場景

這類場景是指衛星將信號傳輸至地面信關站，信關站再將信號接入地面光纖網絡，實現衛星網絡與地面5G、寬帶網絡的融合。比如遠洋船舶通過衛星將通信數據傳輸至岸邊信關站，再接入港口管理中心的地面網絡。該場景的核心需求是大帶寬+低誤碼，需要支持高速率的數據傳輸，確保通信業務的流暢性。

衛星通信的核心需求

衛星通信的測試，本質上是模擬這些復雜場景下的信號傳輸過程，驗證終端、衛星載荷、信關站等設備在各種環境下的性能。而矢量信號源，正是實現模擬測試環節的核心工具之一。

衛星通信要實現廣覆蓋、高可靠、大帶寬、低時延的目標，離不開一系列關鍵技術的支撐。而這些關鍵技術的研發與驗證，幾乎都需要矢量信號源的參與。我們先梳理衛星通信的核心技術需求，再看看坤恒順維KSW-VSG04矢量信號源如何精準匹配這些需求。

1. 高頻段通信技術——寬頻率范圍的信號支撐

衛星通信的頻率資源從低頻頻段（L、S波段）向高頻段（Ka、Q/V波段）拓展是必然趨勢。原因很簡單：高頻段的頻率資源更豐富，能支撐更大的通信帶寬，滿足高速數據傳輸等需求。目前主流的高通量衛星多采用Ka波段，而未來6G的星地融合通信可能會用到Q/V波段。

但高頻段通信的測試面臨一個核心問題：如何生成穩定、純凈的高頻信號？這就需要矢量信號源具備寬頻率覆蓋能力和低相噪性能。坤恒順維KSW-VSG04矢量信號源的頻率范圍覆蓋9kHz~67GHz，不僅涵蓋了衛星通信常用的L、S、C、Ku、Ka波段，還能支撐Q/V波段的預研測試需求，完全滿足當前及未來衛星通信高頻段測試的要求。

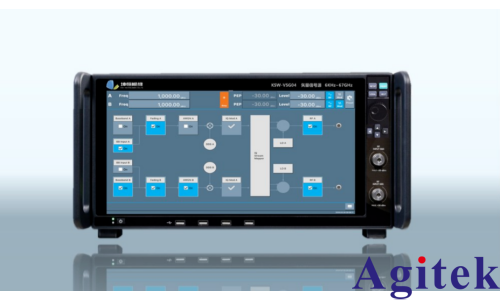

坤恒順維KSW-VSG04型矢量信號源

坤恒順維KSW-VSG04型矢量信號源在1GHz載波、10kHz頻偏下的相噪典型值可達-146dBc/Hz，確保了輸出信號的高純凈度：

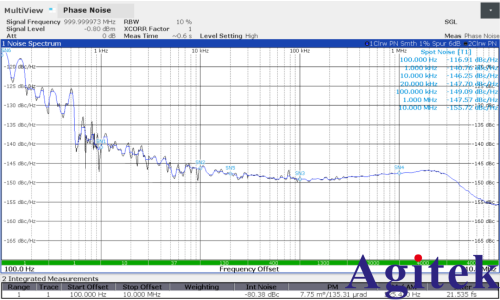

1GHz載波、不同頻偏下的相位噪聲實測數據

10GHz載波、不同頻偏下的實測相噪值：

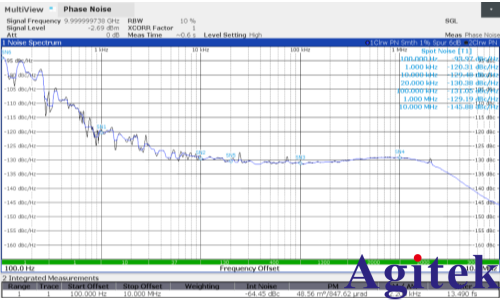

10GHz載波、不同頻偏下的相位噪聲實測數據

2.高精度同步技術——精準的頻率與相位控制

衛星通信的同步性直接決定通信質量。無論是星地直連還是星間通信，衛星與終端、衛星與衛星之間都需要實現精準的頻率同步和相位同步。比如星間通信中，兩顆高速飛行的衛星相對速度可達數公里/秒，需要將信號的頻率偏差控制在極小范圍，否則會導致信號無法解調；相位偏差則會影響信號的疊加效果，導致信噪比下降。

這就要求矢量信號源具備極高的頻率穩定度和相位控制精度。坤恒順維KSW-VSG04矢量信號源頻率準確度可達1*10-8，相位控制精度可達0.1°，多通道相位一致性可達3°，能夠精準模擬衛星通信中的相位變化場景，為高精度同步技術的測試提供可靠保障。

3.大帶寬傳輸技術——高帶寬自定義信號生成能力

相比傳統地面移動通信，衛星通信需要更大的帶寬以傳輸更多的數據，大帶寬傳輸成為核心需求。大帶寬傳輸的測試，關鍵是要生成符合標準的大帶寬調制信號。如果信號源的調制帶寬不足，就無法模擬真實的大帶寬通信場景，測試結果也就失去了參考價值。坤恒順維KSW-VSG04矢量信號源的最大調制帶寬達到4GHz，是目前行業內同類產品中的高水平，能夠輕松生成衛星通信所需的大帶寬信號，為大帶寬傳輸技術的測試提供穩定的信號支撐。

當前衛星通信領域存在多種通信制式，既有傳統的DVB-S2、TDMA制式，也有融合5G NR技術的衛星通信制式。這就要求測試設備具備多制式波形的生成能力，能夠適配不同設備的測試需求。

坤恒順維KSW-VSG04矢量信號源可搭載我司自研的衛星體制信號生成軟件使用，該軟件可根據衛星通信的定制需求，生成業務信道波形、廣播波形、控制信道波形等多種專用波形。通過軟件的靈活配置，信號源可以快速切換不同制式的信號，滿足多制式衛星通信設備的測試需求。

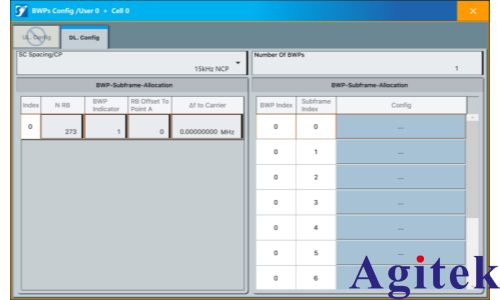

衛星體制信號生成軟件(BWP配置)

衛星體制信號生成軟件（小區/波束配置）

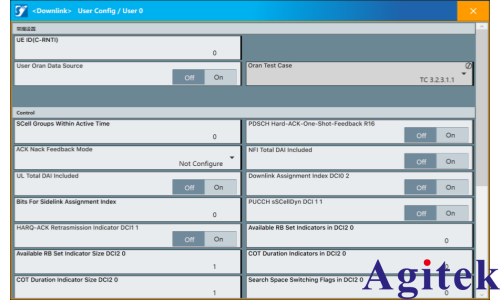

衛星體制信號生成軟件（RNTI/DCI等配置）

衛星通信測試的核心挑戰，矢量信號源如何應對？

衛星通信的傳輸環境遠比地面通信復雜，遠距離傳輸、復雜電磁環境、高速相對運動等因素，都會給信號傳輸帶來干擾，也讓測試工作變得更加困難。下面我們就來分析衛星通信測試中的3大核心挑戰，以及坤恒順維KSW-VSG04矢量信號源的應對方案。

挑戰1：遠距離傳輸帶來的信號衰減

衛星與地面終端之間的距離通常在數百公里（低軌衛星）到數萬公里（同步軌道衛星）之間，信號在傳輸過程中會出現嚴重的衰減。比如同步軌道衛星的信號衰減可達200dB以上，相當于信號強度被削弱了10的20次方倍。這種極端的信號衰減，會導致終端接收的信號信噪比極低，解調難度極大。

在測試中，我們需要模擬這種信號衰減場景，驗證終端在低信噪比環境下的接收性能。坤恒順維KSW-VSG04矢量信號源的應對方案是：

一是具備寬動態范圍的功率調節能力，輸出功率可從-130dBm到+20dBm連續可調，能夠精準模擬信號從衛星發射到終端接收的衰減過程；二是內置了噪聲生成模塊，可以在信號中疊加不同強度的高斯白噪聲，模擬真實傳輸環境中的噪聲干擾，從而測試終端在低信噪比環境下的解調性能。

比如在某低軌衛星終端測試項目中，測試人員通過KSW-VSG04矢量信號源將信號功率調節至-130dBm，并疊加10dB的噪聲，模擬低軌衛星遠距離傳輸的信號環境，成功驗證了終端在該環境下的誤碼率性能。

挑戰2：復雜環境帶來的多徑效應

多徑效應是衛星通信中另一個典型挑戰。信號從衛星發射后，除了直接到達終端的直射波，還會經過地面、海面、建筑物等物體的反射，形成反射波到達終端。這些不同路徑的信號在時間、相位上存在差異，會相互疊加干擾，導致信號失真，影響解調效果。尤其是在城市、海上等場景，多徑效應更為明顯。

應對多徑效應測試，核心是要模擬多徑信號的傳輸場景。坤恒順維KSW-VSG04矢量信號源集成了信道模擬器的部分功能，實現了多徑信號的模擬能力：

KSW-VSG04矢量信號源支持單/雙通道，每個通道可獨立設置信號的時延、幅度、相位參數；其次，通過專用的信道建模軟件，測試人員可以根據實際場景需求，選擇信道模型或自定義不同數量的多徑信號，并精準設置每條路徑的時延差、幅度衰減和相位偏移。通過這種方式幫助測試人員驗證終端的抗多徑干擾能力。

信道模型選擇界面

選擇信道模型后會自動加載并顯示該模型的多徑參數：

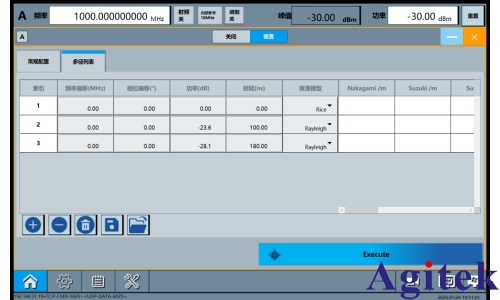

多徑顯示與配置界面

挑戰3：復雜電磁環境帶來的干擾

衛星通信的傳輸鏈路暴露在復雜的電磁環境中，會受到地面通信信號、其他衛星信號、人為干擾等多種干擾的影響。這些干擾會導致信號信噪比下降，甚至出現通信中斷。因此，抗干擾能力是衛星通信設備的核心性能指標之一。

坤恒順維KSW-VSG04矢量信號源具備靈活的干擾信號生成能力，能夠模擬多種類型的干擾場景：

一是可以生成窄帶干擾信號，模擬其他衛星信號的干擾；二是可以生成寬帶噪聲干擾，模擬人為干擾；三是可以生成互調干擾信號，模擬多信號疊加后的干擾效果。測試人員通過將干擾信號與衛星通信信號疊加，能夠精準測試終端的抗干擾能力，為終端的抗干擾算法優化提供數據支撐。

下圖為坤恒順維KSW-VSG04矢量信號源生成的多路復雜干擾信號：

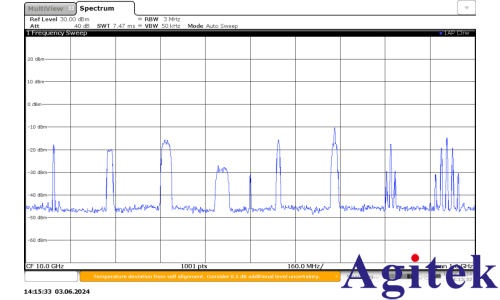

多路復雜干擾信號

結語：

隨著衛星通信技術的快速發展，測試需求也在不斷升級——從單一場景測試到復雜場景模擬，從低帶寬到高帶寬，從低頻率到高頻段，對測試設備的性能和靈活性提出了越來越高的要求。

坤恒順維深耕射頻測試領域多年，始終以客戶需求為導向，不斷優化產品性能。坤恒順維KSW-VSG04型矢量信號源憑借9kHz~67GHz的寬頻率覆蓋、4GHz的大調制帶寬、高精度的頻率和相位控制能力，以及靈活的多制式波形生成能力，精準匹配了衛星通信測試的核心需求。
