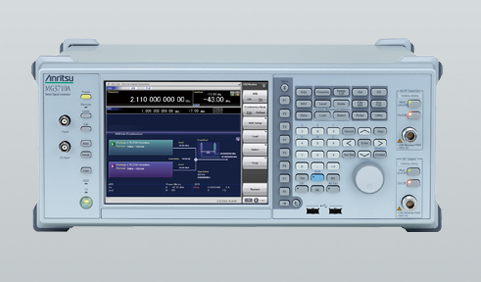

ANRITSU安立矢量信號發生器 MG3710A是同類中**的高性能信號發生器，具有卓越的射頻和基帶性能。MG3710A 具有寬帶矢量調制能力，可從深層存儲生成內置基帶波形，以確保最大的多功能性。它支持所有關鍵移動通信和無線 LAN 標準，而且性能出色，符合新興和專有無線通信技術的要求。雙射頻和雙波形選項可讓單個 MG3710A 輸出最多四個獨立調制的信號。MG3710A 可以簡化通常需要多個同步信號發生器的復雜測試場景，例如：

• 有用 + 干擾信號，用于接收機阻塞測試

• 有用 + 兩個 CW 音調，用于接收機交調測試

• 有用 + 延遲信號，用于多路徑測試

• 多個有用信號，用于 MIMO 測試

• 多個有用信號，用于 LTE-Advanced 載波聚合測試

對于這些多信號應用，MG3710A 可節省額外信號發生器的成本，簡化設備設置和校準、系統運行，縮短測量時間。

ANRITSU安立MG3710A 可使用以下四種波形模式

• 內置標準波形模式

• 可選波形模式 (單獨出售) (MX3700xxA)

• IQproducer 波形生成軟件生成的波形 (單獨出售) (MX3701xxA)

• 通用信號生成軟件生成的 IQ 數據和 MG3710A 使用的轉換波形模式

數據表

■ 主要性能和規格

基本性能

基帶性能

• 射頻帶：內置，160 MHz*/120 MHz 基帶發生器
  (*: Wireless LAN IEEE 802.11ac. 僅當使用MX370111A和MX370111A-002時)

• 大型 64 Msamples 波形存儲器，帶有至 1024 Msamples 的可選擴展件

• 預安裝標準波形模式
         LTE (E-TM1.1 至 TM3.3)、W-CDMA/HSDPA、GSM/EDGE、CDMA2000 1x/1xEV-DO、Bluetooth、GPS、GLONASS、
         QZSS、PDC、PHS、Broadcast (ISDB-T/BS/CS/CATV)、WLAN (IEEE 802.11a/11b/11g)、Mobile WiMAX

• 采用波形生成軟件 (IQproducer) 生成信號
         LTE/LTE-Advanced、WLAN 11a/b/g/n/j/p/11ac、Mobile WiMAX、W-CDMA/HSPA、cdma2000 1xEV-DO、
         TD-SCDMA、Fading、Multi-Carrier、DVB-T/H、TDMA

擴展選件

• AWGN 發生器 [選件 049/079]
         C/N：≤40 dB

• BER 測量功能 [選件 021]
         輸入比特速率：100 bps 至 40 Mbps

• USB 電源傳感器 (單獨出售)
         最多支持連接兩個 USB 電源傳感器
         ?頻率范圍：50 MHz 至 6 GHz [MA24106A]、10 MHz 至 18 GHz [MA24118A]、10 MHz 至 26 GHz [MA24126A] etc.

• MIMO 信號源：支持本地輸入 [選件-017]
         基帶時鐘、本地和觸發信號可在多達四個 MG3710A 單元之間共享，以輸出與信號輸出定時同步的
         相位相干信號，以便配置 8x8 MIMO 系統。

• 對1stRF/2 ndRF增加模擬調制輸入輸出選件[選件 050/080]
         選件050/080擴展兩個內部調制源 (AM/FM/ΦM) 和外部調制源，支持同時調制兩個信號。

通信接口

• 標準 1000BASE-T、GPIB 和 USB 接口

• 內置 SCPI、MG3700A/MS269xA/MS2830A 兼容模式

安全性

• 可升級到 Windows 7 [選件-029]
         MG3710A 使用 Windows XP 操作系統，但它可選擇升級到 Windows 7。
         注：選件-029 只能在新訂單中選取；它不能加裝到已交付設備中。

• 用于用戶數據的二級存儲 HDD [選件-011]
         二級 HDD 存儲選件可添加到主機架或從中移除，以管理不能離開工作現場/實驗室/辦公室管理的敏感數據、波形模式等。
