上一期材料測試實例分享所使用的是諧振腔的電磁參數測試方法，其主要用于低損耗介質材料參數測量，突出優點是準確度高，缺點是無法支持寬帶的材料特性測試。

針對這種測試場景，本期分享的是同軸傳輸反射法，可測量寬頻狀態下的材料電磁參數。

測試場景圖

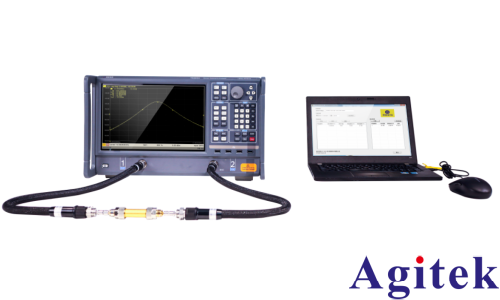

圖1 測試場景圖

被測產品

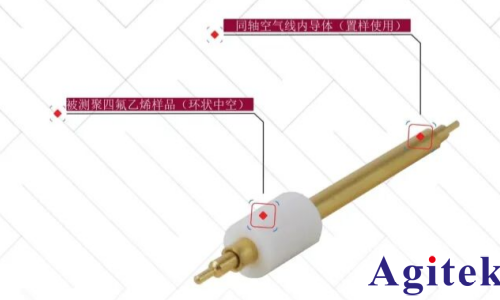

圖2 某高分子材料樣品圖

測試原理

同軸傳輸反射法，適用于可加工成環狀的材料測量，可測量寬頻狀態下的材料電磁參數，頻率可覆蓋至18GHz，測試方法簡單易用，系統軟件方便快捷。

其基本原理為：

將待測材料樣品放入同軸空氣線中，電磁波在傳輸線的空腔中傳輸時，遇到樣品會發生透射與反射。利用矢量網絡分析儀測量兩端口的散射參數從而通過測量軟件計算出材料的電磁特性。

圖3.1 置樣后電磁波傳輸示意圖

測試流程

①搭建平臺

將同軸線纜與矢量網絡分析儀連接，通過網線將矢量網絡分析儀與計算機連接，并在計算機上配置好運行環境后，打開測試軟件完成相關設置。

②校準

在矢量網絡分析儀上，選擇相應的校準套件后 ，在同軸線纜測試端面進行SOLT校準。

③置樣

把環狀樣品放入同軸夾具內后，將同軸夾具與矢量網絡分析儀的同軸線纜測試端相連。

④測試軟件計算相關材料參數

在計算機軟件界面內輸入樣品相關信息后，點擊測試。

⑤獲取數據并保存

待測試軟件程控矢量網絡分析儀完成測試后，在計算機上對最終數據進行保存。

完成計算后，矢量網絡分析儀完成測試界面保存圖如下：

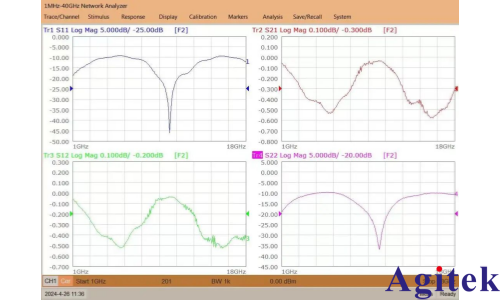

圖4.1 矢量網絡分析儀完成測試界面保存圖

測試結果

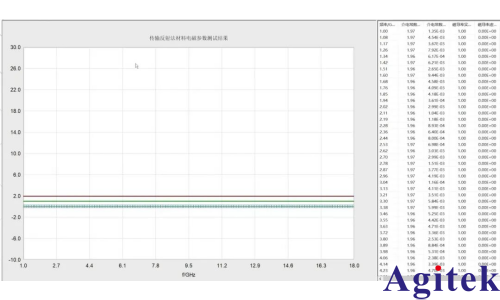

圖5.1 聚四氟乙烯材料電磁參數測試結果（創遠）

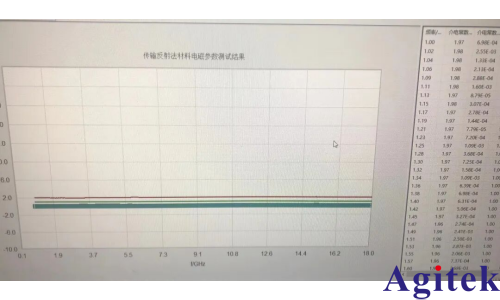

圖5.2 聚四氟乙烯材料電磁參數測試結果（第三方檢測）

測得的整體數據與第三方數據進行對比，測試結果符合要求。
