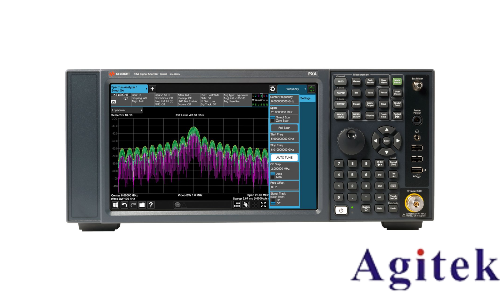

矢量網絡分析儀（VNA）作為微波射頻領域中的核心測試設備，不僅可用于S參數、阻抗匹配等常規測量，更具備強大的故障定位能力，尤其在電纜、連接器、PCB走線等傳輸鏈路的異常檢測中發揮著關鍵作用。其核心原理是通過時域反射（TDR）技術，將頻域測量數據轉換為時域波形，從而精確定位故障點的位置與類型。

進行故障定位的第一步是正確連接與系統校準。將被測件（如射頻線纜）接入VNA的測試端口，確保阻抗匹配（通常為50Ω）。隨后執行系統級校準，常用SOLT（短路-開路-負載-直通）方法，消除測試系統自身的系統誤差。校準后需驗證結果，例如在史密斯圓圖中觀察標準件響應是否符合預期，以保證測量精度。

第二步是進入時域分析模式。在VNA菜單中選擇“Transform”或“Time Domain”功能，設置合適的脈沖寬度與測量距離范圍。脈沖寬度應與測試頻率范圍匹配（通常為頻率倒數的1/10），測量長度應大于被測物實際長度，以避免信號混疊。此時，VNA將S11或S21參數轉換為時域反射系數曲線。

第三步是分析時域波形并定位故障。觀察反射波形中的脈沖特征：正向脈沖代表阻抗升高（如開路），負向脈沖則為阻抗降低（如短路）。通過“峰值標記”功能讀取反射點的時間，結合信號在介質中的傳播速度（如同軸電纜約為0.66c），即可換算出故障點的空間位置。例如，某3米線纜在測試中顯示3.00米處出現正脈沖，即可判定終端為開路狀態，驗證了測試準確性。

第四步是結合應用場景深化分析。對于復雜系統，如多端口器件或差分電路，可利用VNA的多端口TDR功能分離差模與共模響應，精準識別模式轉換引起的信號劣化點。此外，通過對比歷史數據或標準模板，可實現老化趨勢預測與預防性維護。

最后，需注意操作規范：定期清潔接口、避免高功率輸入、每3–6個月進行計量校準，確保長期可靠性。若測量異常，應檢查校準狀態、連接線狀況，必要時聯系技術支持。

綜上，利用VNA進行故障定位，融合了精確校準、時域變換與物理直覺，不僅提升了測試效率，更為通信、雷達與5G系統維護提供了科學依據，是現代電子測試中不可或缺的技術手段。
