矢量網絡分析儀的去嵌入與端口延伸技術解析
在射頻與微波測量中,矢量網絡分析儀(VNA)是表征器件S參數的核心工具。然而,當被測器件(DUT)為非同軸結構(如PCB上的SMT元件或晶圓級器件)時,必須借助測試夾具或探針臺進行連接。這會引入額外的傳輸路徑,影響測量精度。為將校準平面準確移至DUT端面,通常采用兩種主流技術:端口延伸(Port Extension)與夾具去嵌入(Fixture De-embedding)。其中,自動夾具移除(AFR)與自動端口延伸是兩種具體實現方式,各有適用場景。

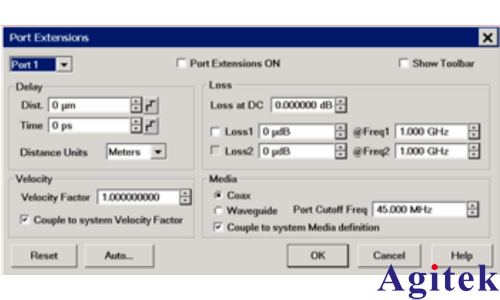

端口延伸是一種簡便的校準平面遷移方法。其基本原理是通過補償夾具引入的電延遲(Delay)和損耗(Loss),將校準面從同軸接口延伸至DUT位置。傳統方法僅考慮延遲,現代VNA則支持結合損耗補償,提升精度。自動端口延伸(Auto Port Extension)功能可通過測量開路或短路狀態,自動提取所需的延遲與損耗參數,操作快捷,適用于對精度要求不極端的場景。

相比之下,夾具去嵌入是一種更精確的處理方式。它不僅補償延遲與損耗,還能消除因阻抗失配引起的反射效應。該方法需獲取夾具的S參數模型,可通過電路仿真(如ADS)、電磁仿真或?qū)嶋H測量獲得。AFR(Automatic Fixture Removal)是一種高效的去嵌入技術,利用時域分析方法,結合開路、短路或直通測量,快速提取夾具S參數并從測量結果中扣除,顯著提升準確性。
二者核心區別在于處理精度與適用條件。端口延伸假設夾具為理想傳輸線,阻抗匹配良好,僅引入相位延遲與幅度衰減,適用于結構簡單、失配小的測試環境。而去嵌入則全面建模夾具的電氣特性,適用于高頻、高精度或結構復雜的測試場景。
在實際應用中,應根據測試需求選擇合適方法。若測試頻率不高、夾具設計優良且阻抗連續,自動端口延伸已能滿足需求,優勢在于操作簡便、效率高。但在毫米波頻段或?qū)夭〒p耗、插入損耗精度要求極高的場合,應優先采用AFR等去嵌入技術,以獲得更真實的DUT特性。
綜上所述,端口延伸與去嵌入各有優劣。工程實踐中,應在成本、效率與精度之間權衡,合理選擇,以確保測量結果的可靠性與有效性。
