矢量網絡分析儀（Vector Network Analyzer，簡稱VNA）是最重要的射頻和微波測量工具之一，包含源信號和接收機。接收機根據輸入到設備（或網絡）的源信號，檢測設備輸出信號的變化。矢量網絡分析儀比較設備如何影響電流和電壓，進而測量設備引起的幅度和相位響應。能夠提供傳輸測量（傳輸系數、插入損耗、增益）、反射測量（反射系數、電壓駐波比、回波損耗）、阻抗和散射參數（S參數）S11、S12、S21 和 S22，因此適用于分析濾波器、天線或功率放大器等各種無源和有源器件。頻譜或信號分析儀無法執行這些測量，因此需要在設計流程和生產流程的質量控制環節使用矢量網絡分析儀。矢量網絡分析儀的原理與使用力直接取決于系統的頻率范圍、跡線噪聲、動態范圍等指標。

主要功能指標包括：

1.頻率范圍：指矢量網絡分析儀支持測量的頻率的范圍大小。

2.跡線噪聲：跡線噪聲是指由于系統中的隨機噪聲而造成的在被測器件的響應上形成的疊加噪聲。

3.動態范圍：動態范圍是指能夠測量元器件響應的功率范圍。能記錄信號的最大值和最小值之間的距離。如果信號的范圍小于這個范圍時，這個信號便能無損的還原出來，否則就會出現動態的丟失，表現為低于某一個值或高于某個值時信號再不會變化，即出現信號失真。所以機器的動態范圍越大，對信號的承受能力越強。

4.中頻帶寬：中頻帶寬（IFBW）是指矢量網絡分析儀中接收機內部中頻濾波器的帶寬。設置IFBW時一般要平衡動態范圍及測量速度兩個因素：中頻帶寬設置越寬，測量速度越快，跡線噪聲越大，動態范圍越小。

主要應用場景包括：

1.無線通信：在無線通信系統中，VNA被廣泛用于測試天線和濾波器等器件。對于天線來說，VNA可以測量其反射系數、駐波比、頻率響應等參數，以評估其性能和優化設計。對于濾波器來說，VNA可以測量其頻率響應、通帶、阻帶、群延遲等參數，以驗證其性能是否符合要求。

2.航空航天：在航空航天領域，VNA可以用于測試飛機上的天線和通信設備，以確保它們的性能符合要求。例如，VNA可以測試飛機上的GPS天線，以確保其接收衛星信號的靈敏度和準確性。此外，VNA還可以用于測試雷達系統和導航設備等。

3.雷達系統：在雷達系統中，VNA被廣泛用于測試射頻鏈路，如功率放大器、低噪聲放大器、混頻器、濾波器等。這些器件在雷達系統中起著至關重要的作用，因此其性能的精確測量和分析非常重要。VNA可以通過測量這些器件的傳輸系數、反射系數、增益、相位等參數，來評估它們的性能是否符合要求。

4.電子設備：在電子設備領域，VNA可以用于測試各種電子器件，如集成電路、傳感器、濾波器等。例如，VNA可以測試集成電路的S參數，以確定其性能和優化設計。此外，VNA還可以用于測試傳感器的頻率響應、阻抗匹配等參數，以驗證其性能是否符合要求。

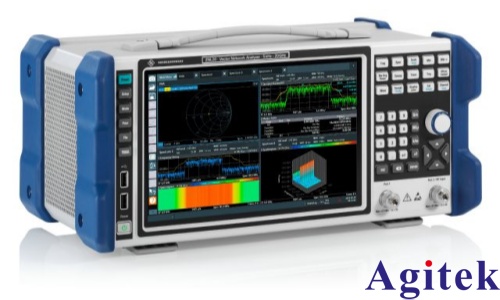

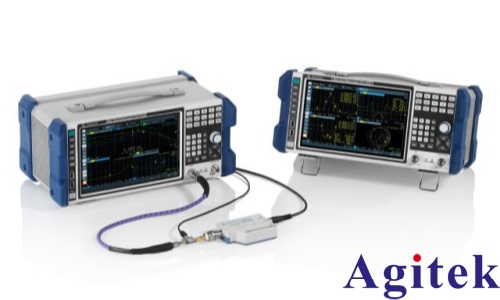

羅德與施瓦茨（R&S）的矢量網絡分析儀分為低、中、高端三種類別產品，可以完全覆蓋PCB行業的所有測量，以被測設備為中心，使測量設置更簡單。我們的設備具有高動態范圍，寬掃描范圍，低跡線噪聲等優點，測試精度高，測試速率快，在PCB設計流程和生產流程的質量控制環節起非常重要的作用。

R&S矢量網絡分析儀的特點：

1. 高效測試速度

2. 高靈敏度

3. 高動態范圍

4. 低基線噪聲

5. 高溫度穩定性

6. 高測試準確性

7. 多種校準方式

8. 操作簡便

9. 售后服務完善
