110GHz矢量網絡分析儀測試系統應用領域涵蓋系統設備、終端、芯片、應用開發商、硬件商、運營商等所有通信產業鏈，貫穿各個行業的設計與研發、評審與驗收、批量生產、網絡建設優化等各個階段。除了應用于移動通信行業，還可以應用到V2X、衛星導航、衛星通信等領域，具有較大的市場柔性，國內外市場極其龐大。

在5G及未來移動通信產業鏈中，矢量網絡分析儀是必不可少的測量儀器，可用于無線通信系統發射/接收模塊測量，介質材料特性測量、通信部件測量等領域。可以用于5G大規模MIMO天線的高效率測試，加速開發測試進度。隨著5G及未來移動通信產業化的快速推進，市場對矢量網絡分析儀的需求還將持續擴大。

現階段，國內重點發展FR1頻段的5G NR覆蓋，但隨著FR2 毫米波5G NR技術的成熟，毫米波頻段5G NR產品的開發進程越來越快，毫米波測試儀表的需求量與日俱增，而相配套的進口測試儀表價格昂貴，這將大大制約國內毫米波5G NR產業的發展，受制于人，隱患巨大。國內高性能無線測試儀器技術基礎相對薄弱，長期以來已經成為無線通信產業鏈中的一塊短板，重點開展對高性能通信測量儀器的研制開發，將從根本上提升我國無線移動通信產業的綜合競爭實力，是我國移動通信產業邁向世界先進水平的重要保障力量。

此次測試實例分享的是110G波導耦合器測試，波導耦合器在通信網絡中實現了信號的有效傳輸和質量控制，?是現代通信系統中不可或缺的組成部分。

測試場景圖

圖1 測試場景圖

被測材料實物圖

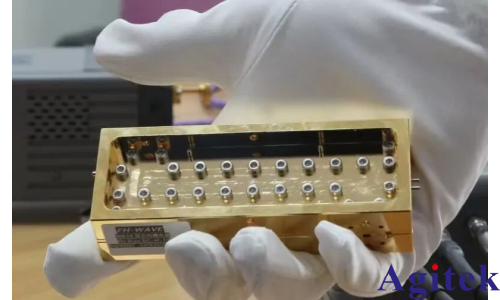

圖2 110G波導耦合器實物圖

測試系統組成

測試內容

波導耦合器測試

波導耦合器測試頻段為75GHz-110GHz，在該頻段內，波導耦合器的耦合度為10dB，允許測試波動值小于3.5dB。

經測試，測試結果，如圖所示：

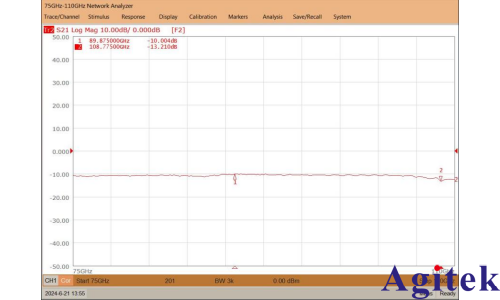

圖3  110G波導耦合器耦合度測試

經測試，測試結果符合要求

由測試圖可知，最大值標記點mark1測試值為-10.004dB。最小值標記點mark2測試值為-13.210dB，符合允許的測試波動范圍。
