通過快速自動化和簡便測試，確保IEEE 802.3bj/by/cd/ck/df/dj電纜的合規性

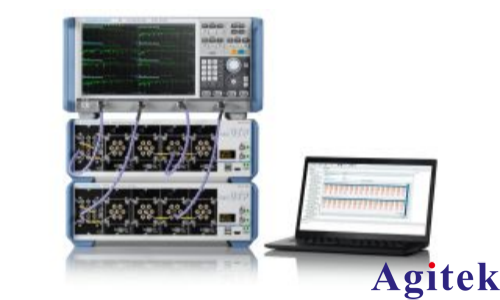

羅德與施瓦茨利用羅德與施瓦茨矢量網絡分析儀，以及由R&S?ZNrun矢量網絡分析儀自動化套件控制的兩臺R&S?OSP320開放式開關與控制單元，為高速電纜提供完全自動化的合規性測試解決方案。

您的任務

為數據中心或消費電子設備測試高速電纜是一項高度復雜的任務，需要具備高精度、支持極高頻率以及多端口配置。采用傳統手動方式，借助四端口矢量網絡分析儀進行測試，不僅耗時較長，還容易出現人為誤差。高速電纜由多根銅線組成，這些銅線以差分信號路徑的形式排列，通常稱為“通道”。通道的數量決定了該高速電纜支持的最大傳輸速率。例如，最新的IEEE以太網物理層規范IEEE 802.3dj支持單通道數據速率為200 Gbps。<b這使得高速QSFP-DD外形以太網電纜在8通道下可實現高達1600 Gbps的數據速率。

隨著被測電纜的通道數量增加，測試是否符合IEEE 802.3標準的任務變得愈加繁瑣、復雜且耗時。這主要是由于在使用四端口矢量網絡分析儀（VNA）時，需要進行更多次的重新連接。

驗證是否符合該標準，需要測試每條通道的傳輸性能，以及所有鄰近通道的TX至RX串擾——近端串擾（NEXT）和遠端串擾（FEXT）。為了測量所有S參數，采用傳統四端口矢量網絡分析儀進行設計或測試的工程師需多次重新連接端口與電纜，才能完成單根電纜的測試。每根電纜的合規性測試可能需要近一周時間，八通道的情況亦然。

羅德與施瓦茨解決方案

羅德與施瓦茨推出了一款基于R&S?ZNrun矢量網絡分析儀自動化套件的全自動化合規性測試解決方案。該方案可輕松、精準且省時地對高速電纜進行標準合規性測試。

合規性測試軟件會根據標準規范，自動執行所有必要的測量步驟，并對所有測量數據進行后處理，包括信道工作裕量（COM）和有效回波損耗（ERL）。該軟件還會自動生成一份全面的測試報告，其中包含整體合格/不合格判定。該軟件套件可幫助用戶輕松分析測試結果并驗證被測電纜，從而節省大量時間，同時將人為錯誤降至最低。

羅德與施瓦茨面向高速以太網電纜組件的自動化合規性測試解決方案，將羅德與施瓦茨矢量網絡分析儀的高精度與高性能，與靈活的R&S?OSP開放式開關與控制平臺以及R&S?ZNrun軟件套件相結合，使測量更加快速、簡便且可靠。

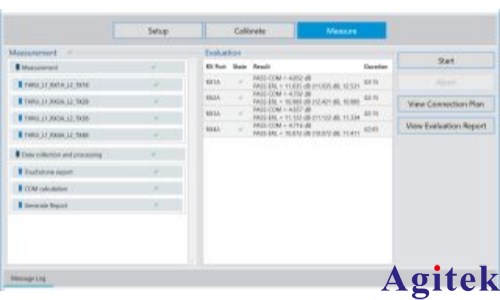

借助R&S?ZNrun，高速電纜的合規性測量變得輕松便捷，僅需三步即可完成：設置—校準—測量。R&S?ZNrun還能控制測試步驟的執行情況，列出每個步驟應采取的操作（左側），并顯示當前結果（中間）。

簡單且省時的全自動多端口矢量網絡分析儀測量

配備R&S?ZNRUNK4xx合規性測試自動化選件的R&S?ZNrun，提供了一種簡便的測試流程，包含三個簡單步驟：設置、校準和測量。每個自動化步驟均旨在最大限度地縮短校準和測量時間。智能電纜管理功能免去了測試設置中繁瑣的端口重新連接操作。通過自動化數據采集和結果處理，R&S?ZNRUN-K4xx合規性測試自動化選件可確保結果的可重復性并大幅節省時間。

超越合規：軟件功能提供的遠不止合規性測試

除了完全自動化的合規性測試外，R&S?ZNrun還能夠靈活適應各種測試需求。信號完整性開發人員和測試工程師可使用R&S?ZNrun軟件套件來驗證其電纜組件。對于電纜的快速初步評估，可取消選擇部分測量步驟。用戶可自定義測量參數，例如頻率范圍或掃描時間，以便在開始全面合規性測試之前進行初步的合理性測量。

借助項目生成器功能提升測試效率

R&S?ZNRUN-K400信號完整性基礎選件中的項目生成器功能通過自動化關鍵任務并簡化工作流程，徹底革新了測試過程。鑒于IEEE 802.3以太網連接器和電纜組件存在多種不同的外形尺寸，這一創新工具使用戶能夠自定義被測設備的拓撲結構。這使得能夠根據特定測試需求進行量身定制的設置，例如非對稱電纜或特殊連接器組裝測試。項目生成器可自動生成全面的測試計劃和用例，從而大幅縮短準備時間并最大程度地減少人為失誤。

此外，該項目生成器內置了優化的校準算法，可確保測量結果準確無誤，同時支持無縫文件導出，以實現高效的數據管理。通過為信號完整性測試提供結構化方法，該項目生成器顯著提升了整體效率與可靠性，成為從事高速電纜串行器/解串器（SerDes）標準工作的工程師們不可或缺的得力工具。
