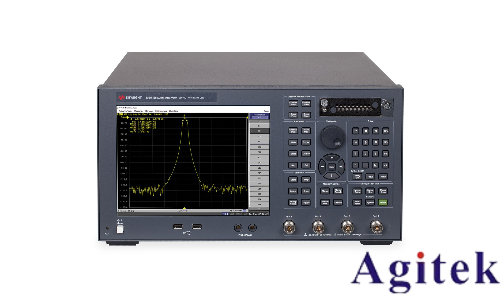

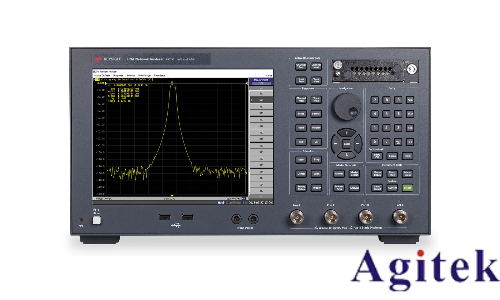

E5071C是德科技（Keysight）推出的高性能射頻矢量網絡分析儀，廣泛應用于射頻器件、天線、濾波器及高頻電路的S參數測量。其頻率覆蓋范圍寬，支持9kHz至20GHz，具備高動態范圍與精準測量能力，是射頻研發與生產測試的重要工具。以下是針對初學者的入門操作指南。

一、開機與初始化 接通電源后，按下后前面板的電源按鈕啟動儀器。首次開機將自動執行系統自檢，確認硬件狀態正常。開機后建議預熱15-30分鐘，使內部溫控穩定，以確保測量精度。待主界面顯示后，即可進入測量準備狀態。

二、參數設置

根據待測設備（DUT）的規格設置測量參數。通過“Start/Stop”或“Center/Span”設定頻率范圍，例如測試WiFi模塊時可設為2.4GHz~2.5GHz。掃描點數建議設為1601點以上，以提升分辨率；中頻帶寬（IF BW）默認1kHz，若信號噪聲較大，可降至100Hz以提高信噪比，但掃描時間將相應延長。

三、校準操作（關鍵步驟）

校準是確保測量準確的核心環節。推薦使用SOLT（短路-開路-負載-直通）校準法：

1. 進入“Cal”菜單，選擇“Calibrate”，加載對應校準套件（如N型50Ω選“N 50Ω”）；

2. 按提示依次連接開路、短路、負載標準件至端口1和端口2；

3. 完成單端口或雙端口校準，雙端口需執行直通（Thru）連接（即兩口直接對接）；

4. 校準完成后，儀器自動保存數據，建議用已知衰減器（如10dB）驗證，S21誤差應≤0.1dB。

四、連接與測量

使用優質射頻電纜（如SMA或N型）連接DUT，注意連接時順時針旋緊，扭矩約0.8N·m，避免彎曲半徑小于15cm。選擇測量參數，如S11（回波損耗）、S21（插入損耗）、駐波比或相位，啟動掃描即可獲取結果。史密斯圓圖可用于阻抗分析，時域模式可定位電纜故障點。

五、數據管理與安全注意事項

測量數據可通過USB導出為.s2p格式，便于后續分析。測試時嚴禁直流電壓輸入射頻端口，最大承受功率為0V DC；射頻輸入功率應低于損壞閾值3~6dB，避免損壞內部接收機。使用前確認DUT無直流偏置，必要時配置H85選件以提升安全性。

掌握以上流程，即可高效、安全地完成E5071C的基礎測量任務。建議結合儀器手冊深入學習高級功能，如噪聲系數、增益壓縮與自動化腳本編程，全面提升測試能力。
