矢量網絡分析儀（Vector Network Analyzer, VNA）是微波射頻領域中用于測量器件頻率響應特性的核心儀器，廣泛應用于濾波器、天線、射頻電纜、高速互連等器件的研發與生產測試。其中，阻抗測量作為評估信號完整性、實現阻抗匹配的關鍵環節，直接影響系統的傳輸效率與穩定性。利用VNA進行阻抗測試，具有高精度、寬頻帶、可溯源等優勢，常用的測試方法主要包括反射法、串聯直通法和并聯直通法，不同方法適用于不同的阻抗范圍和應用場景。

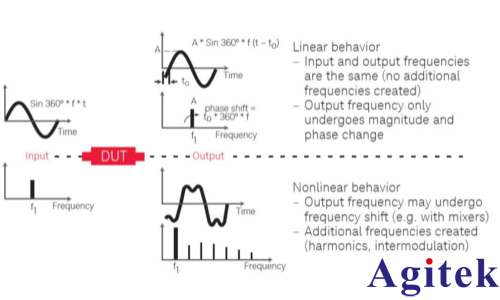

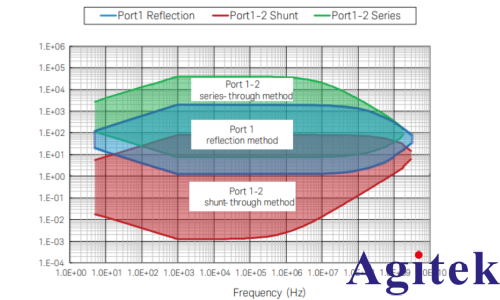

一、反射法：適用于中低阻抗測量

反射法是最基礎的阻抗測試方法，基于單端口S參數（S11）測量被測件（DUT）的反射系數Γx。根據傳輸線理論，反射系數與阻抗之間存在確定關系： Γx=(Zx?Z0)/(Zx+Z0)

其中，Z?為系統特征阻抗（通常為50Ω），Zx為待測阻抗。通過測量S11，即可反推Zx：

Zx=50×[(1+S11)/(1?S11)]

該方法在Zx接近Z?時具有最高測量精度，適用于2Ω至1.5kΩ的阻抗范圍。當阻抗值過高時，反射系數變化趨于平緩，導致靈敏度下降，測量精度降低。因此，反射法更適合中低阻抗場景，如常規射頻器件的輸入/輸出阻抗測試。

二、串聯直通法：拓展高阻抗測量能力

為提升高阻抗測量精度，可采用串聯直通法。該方法將DUT以“串聯”方式接入傳輸路徑，通過雙端口測量S21參數計算阻抗。其原理基于電壓分壓關系，阻抗表達式為：

Zx=(50×2)×[(1?S21)/S21]

該方法在5Ω至20kΩ范圍內可實現約10%的測量精度，測量上限比反射法高出近一個數量級，特別適用于高阻抗濾波器、匹配網絡等器件的評估。由于采用雙端口測量，受系統失配影響較小，測量穩定性更優。

三、并聯直通法：精準捕捉極低阻抗

對于毫歐級低阻抗測量（如電源分配網絡、PCB電源平面），并聯直通法更為適用。DUT以“并聯”方式連接，通過S21參數反推阻抗值：

 Zx=25×[S21/(1?S21)]

該方法在1 mΩ至10 Ω范圍內具備良好線性度與精度，廣泛應用于電源完整性（Power Integrity）測試。其優勢在于對微小阻抗變化敏感，能有效識別PDN中的寄生參數。

四、儀器配置與測試頻率范圍

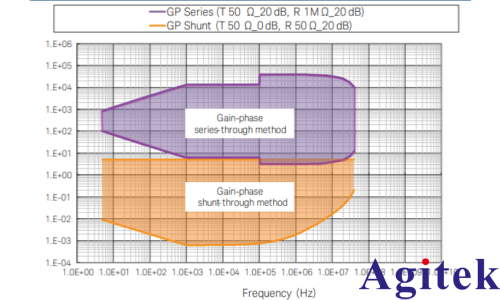

以安捷倫E5061B為例，其配備增益-相位測試端口和S參數測試端口，支持上述多種測量方法。增益-相位端口適用于低頻高精度阻抗分析（5 Hz–30 MHz），適合電源完整性等低頻應用；S參數端口覆蓋300 kHz–3 GHz或900 MHz–3 GHz，適合高頻射頻器件測試。實際應用中需根據DUT特性選擇合適端口與測試方法，并結合校準技術（如SOLT、TRL）消除夾具效應，提升測量準確性。

五、實際應用與挑戰

在高速數字系統中，如PCIe 5.0/6.0總線，阻抗控制至關重要。差分阻抗需嚴格維持在100Ω±10%，否則將引發信號反射與時序抖動，影響數據傳輸可靠性。VNA可高效完成插入損耗與阻抗聯合分析，結合TDR（時域反射）功能，精準定位阻抗不連續點，為PCB設計提供優化依據。

綜上，VNA憑借其多方法、寬頻帶、高動態范圍的優勢，已成為現代電子系統阻抗測試的核心工具。合理選擇測試方法并結合校準與去嵌入技術，可顯著提升測量精度與效率，助力高速互連與射頻系統的設計與驗證。
