SMW200A 簡介

R&SSMW200A 是羅德與施瓦茨公司推出的旗艦級高性能矢量信號發生器，廣泛應用于 5G、衛星通信、雷達及航空航天等高端研發與測試領域。其卓越性能體現在：

超寬頻帶：單通道最高可達 67 GHz，雙通道最高 44 GHz。

優異信號質量：具備極低相位噪聲和高調制精度，確保測試結果的準確性。

高度集成：內置基帶發生器、衰落模擬器和 AWGN（加性高斯白噪聲）源，支持 5G NR、Wi-Fi 6/7、LTE-A 等多種通信標準。

硬件連接與開機

1. 電源連接：使用原裝電源線接入 100-240V AC 電源，并確保接地良好，以防靜電干擾。

2. 射頻輸出連接：使用高質量 SMA/N 型電纜，將 RF OUT 端口連接至頻譜儀、功率計或被測設備。進行 MIMO 測試時，請連接 AUX OUT 或其他選件端口。

3. 控制接口連接：可根據需要選擇 LAN、USB 或 GPIB 接口連接 PC，用于遠程控制。

4. 開機與預熱：按下前面板 Power 按鈕，待系統啟動（約 1-2 分鐘）且無報錯信息后，建議預熱 10-30 分鐘以保證頻率穩定性。

基本操作（前面板控制）

設置頻率：按下 Frequency 鍵，輸入目標數值（如 3.5 GHz）并選擇單位，亦可使用旋鈕進行微調。

設置功率：按下 Level/Amplitude 鍵，輸入所需功率值（如 -10 dBm），并利用 Offset 功能補償線纜損耗。

RF 輸出控制：按下 RF On/Off 鍵即可切換輸出狀態。

選擇調制模式：按下 Modulation 鍵，可選擇數字調制（如 5G、LTE、Wi-Fi）、模擬調制（AM/FM/PM）或脈沖調制，并設置相應的符號率、濾波器等參數。

高級功能與遠程控制

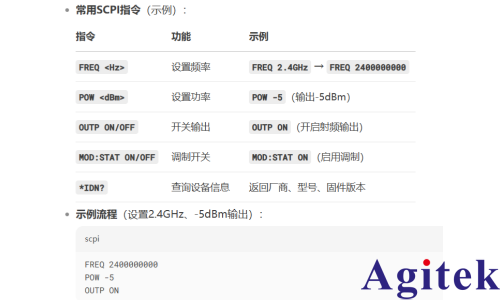

SMW200A 支持通過 SCPI 指令進行遠程控制，用戶可使用 Python、MATLAB 等編程語言或 R&SInstrumentView 軟件實現自動化測試。

常見故障排查

典型應用場景包括：

5G/6G 研發：生成寬帶寬 5G NR 信號，并結合衰落模擬器添加多徑信道進行測試。

雷達模擬：設置精確的脈沖調制參數（如脈寬、PRF）和高頻載波（如 77 GHz），模擬雷達回波信號。

注意事項

定期校準：建議定期使用功率計對輸出電平進行校準，特別是在高頻段測試時。

散熱管理：避免儀器長時間滿功率運行，確保通風口暢通。

安全合規：高頻信號測試需遵守相關無線電法規，建議在屏蔽室等受控環境中進行。

本指南旨在提供快速操作指引。如需更詳盡的參數設置和高級功能說明，建議查閱官方完整版用戶手冊。
