QPSK（正交相移鍵控）調制是數字通信中的基礎調制方式，通過改變載波信號的相位傳遞信息，矢量信號發生器則是實現該調制的常用工具。以下是使用矢量信號發生器完成簡單QPSK調制的步驟，適合初學者快速上手。

第一步：連接設備與初始化

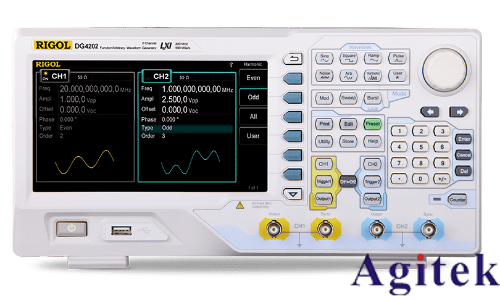

將矢量信號發生器通過射頻輸出端口連接至頻譜儀或接收設備，開啟設備電源后進入主界面。在菜單中選擇“調制模式”，找到“QPSK”選項并確認。此時設備會自動加載QPSK的默認參數，包括符號率、載波頻率等，需根據實際需求進行調整。

第二步：設置基礎調制參數

進入“調制設置”菜單，配置關鍵參數：

載波頻率：根據通信頻段設定，如2.4GHz（Wi-Fi常用頻段）；

符號率：決定數據傳輸速率，可設為10Msym/s；

濾波器類型：推薦選擇“根升余弦濾波器”，其滾降系數通常設為0.35，能有效抑制鄰道干擾；

輸出功率：根據接收端靈敏度調整，初始可設為-10dBm，避免信號過強導致失真。

第三步：配置基帶數據源

QPSK調制需要輸入二進制數據流，設備通常提供兩種數據源選擇：

內置PRBS序列：選擇“偽隨機序列”，長度可設為2^7-1，適合快速測試；

外部數據輸入：通過USB或網口導入自定義二進制文件，需確保數據格式符合設備要求。

若使用內置序列，需確認數據速率與符號率匹配，避免出現數據溢出或不足。

第四步：生成與輸出信號

參數設置完成后，返回主界面，開啟“調制輸出”功能。此時設備會將二進制數據流轉換為I/Q兩路基帶信號，再與載波信號混頻，生成QPSK調制信號。可通過頻譜儀觀察輸出信號：

中心頻率應與設定的載波頻率一致；

頻譜形狀應呈現根升余弦濾波器的特性，即主瓣清晰、旁瓣衰減明顯。

第五步：驗證信號質量

使用頻譜儀或矢量信號分析儀檢測信號質量，重點關注：

EVM（誤差矢量幅度）：QPSK調制的理想EVM應低于3%，若過高需檢查參數設置或設備連接；

相位跳變：QPSK信號的相位應在0°、90°、180°、270°四個狀態間切換，可通過示波器的I/Q眼圖觀察跳變是否清晰；

頻譜純度：鄰道功率抑制比應大于40dB，確保無雜散信號干擾。

注意事項

1. 參數調整時需逐步修改，每次修改后觀察信號變化，避免參數沖突導致輸出異常；

2. 若使用外部數據，需確保數據速率與符號率同步，可通過設備的“時鐘同步”功能校準；

3. 輸出前務必確認功率設置，過高功率可能損壞接收設備，過低則影響測試結果。

通過以上步驟，即可完成QPSK調制信號的生成。后續可根據需求調整符號率、濾波器參數等，探索不同參數對信號質量的影響。矢量信號發生器的靈活性使其成為研究數字調制的理想工具，掌握基礎操作后，可進一步嘗試QAM、FSK等其他調制方式。
