為確保車載毫米波雷達信號傳輸不受干擾，需對保險杠、車標等材料進行雷達透波特性測試。安立ShockLine MS46522B矢量網絡分析儀（VNA）配備83選件（5米E波段）和002時域選件，覆蓋60–90 GHz頻段，可全面測量S參數（S11–S22），精準表征材料特性。

測試采用雙天線輻射法，替代傳統同軸傳導測試。兩WR-12接口天線連接VNA兩端口，發射與接收信號。測試中需形成平面波，工作于E波段（60–90 GHz），可選用介質、喇叭或Anteral透鏡天線，依據所需輻射點大小靈活配置。遠場條件易滿足（天線間距>5 cm即可），建議間距31 cm，確保輻射點完全覆蓋樣品。

材料形狀、厚度、油漆及工藝均影響測試結果。建議使用15×15 cm以上樣品，避免邊緣散射。輻射點直徑方面，介質天線約3 cm（3 dB衰減），喇叭天線約5.7 cm，需確保波束不超出樣品范圍。

開放環境易受反射干擾，影響測量精度。可采用兩種方式抑制：一是在測試區周圍布置吸波材料；二是利用VNA的門控（Gating）功能，在時域中設定時間窗口，濾除外部反射信號。門寬設置與頻率跨度相關：如3 GHz跨度，反射門寬20 cm（2/3 ns），傳輸門寬40 cm。門控后可顯著降低紋波，提升數據穩定性。

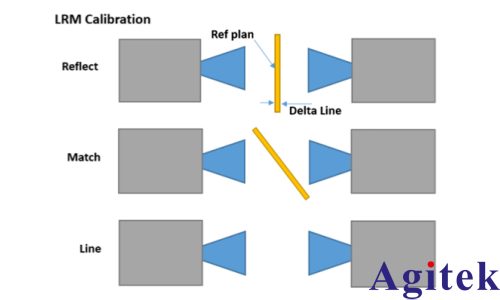

校準采用LRM（Line-Reflect-Match）算法。校準套件為高導電金屬板（厚度已知），垂直放置于兩天線間完成反射校準；無板狀態測傳輸；45°斜置金屬板加吸波材料實現匹配校準。VNA設置中，Line長度設為0 mm，參考平面位于采樣面，反射配置為short-like，確保校準精準。良好校準后，直通響應紋波應<±0.25 dB（幅度），<±0.2°（相位）。

測試結果顯示，典型保險杠透射損耗約0.7 dB，反射約-9 dB，具體受涂層與結構影響。樣品位置精度至關重要，±1 mm位移可致反射測量偏差±0.2 dB。

為滿足汽車制造可追溯性要求，測試數據應保存為.csv/.txt或帶門控信息的.s2p格式（需在系統設置中啟用“Save Gated Data”）。客戶案例表明，歐洲主流車企已推動供應鏈采用該方案，進行E波段材料認證。

整套系統具備“即插即用”、校準快捷、重復性高、適合產線部署等優勢。設備包括：MS46522B-083 VNA、雙WR-12天線、校準金屬板、機械定位結構（推薦非金屬3D打印支架，避免反射）。未來，該測試將成為自動駕駛車輛生產中關鍵的質量控制環節。
