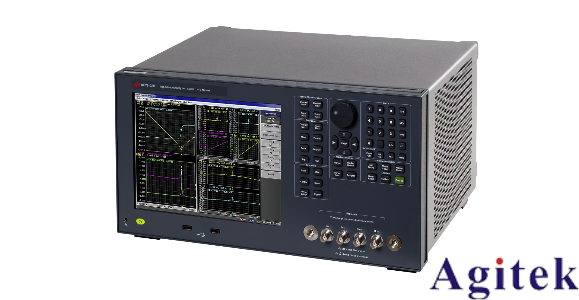

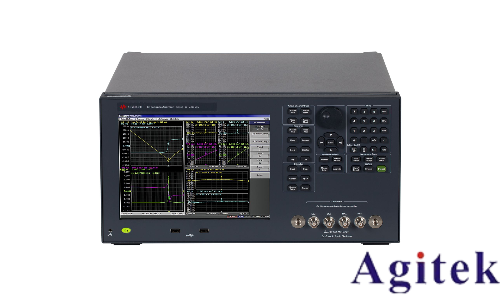

是德科技（Keysight）E5080B ENA系列矢量網絡分析儀（VNA）是一款高性能、多功能的射頻與微波測試儀器，廣泛應用于5G通信、汽車電子、航空航天及研發測試等領域。其頻率范圍覆蓋從9 kHz至53 GHz（依選件而定），具備高達140 dB的動態范圍和卓越的溫度穩定性，可對無源器件、放大器、混頻器及變頻器等進行精準表征。為確保測量結果的準確性與可重復性，正確使用E5080B至關重要。

一、開機與系統準備

首先，確保E5080B已正確連接電源，并與待測件（DUT）及校準標準件（如開路、短路、負載）連接無誤。開啟電源，等待系統完成自檢與啟動。進入主界面后，可通過觸摸屏或前面板按鍵操作，選擇所需測試功能。

二、校準流程

校準是使用E5080B前的關鍵步驟，直接影響測量精度。操作步驟如下：

1. 進入“校準”（Calibration）菜單，選擇合適的校準類型，如全2端口校準、響應校準或透傳校準。

2. 啟動校準向?qū)В来芜x擇待校準端口（如端口1和端口2）。

3. 按提示連接校準標準件至對應端口，依次完成“開路”“短路”“負載”等標準件的測量與數據記錄。

4. 校準完成后，系統將顯示校準結果，建議檢查S參數跡線是否平穩，確認無異常后保存校準狀態。

三、測試設置與測量

校準完成后，設置測試參數：包括頻率范圍、掃描點數、中頻帶寬（IFBW）、功率電平等。E5080B支持多種測量模式，如S參數分析、TDR時域反射（分辨率可達1ps）、噪聲系數測量（需選件）及混頻器變頻損耗測試。用戶可根據需求選擇相應應用軟件模塊。

四、高級功能與集成優勢 E5080B具備高度集成化設計，內置直流電源、偏置T型接頭、脈沖發生器等選件，可對有源器件進行偏置控制與脈沖射頻測試。其采用與高端PNA系列一致的用戶界面與SCPI命令集，便于在研發與生產環境中實現測試程序無縫遷移。同時，支持頻譜分析、矢量混頻器測量等多種功能，實現“一機多用”，顯著提升測試效率。

五、注意事項

每次更換測試環境或頻率范圍后建議重新校準；定期進行儀器計量與維護，確保長期穩定性。操作時避免端口過載，防止損壞內部接收機。

E5080B憑借其寬頻帶、高精度與多功能集成，是現代射頻測試的理想平臺。熟練掌握其使用流程，將極大提升測試效率與數據可靠性。
