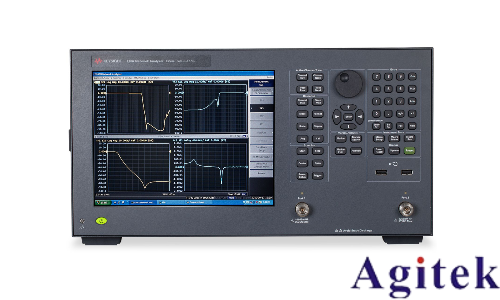

在射頻、微波及電子工程領域，阻抗分析是保障產品性能的核心環節，是德科技 E5061B 矢量網絡分析儀憑借精準測量能力與靈活適配性，成為該領域的優選設備。本文聚焦其阻抗分析核心優勢、操作要點與典型應用，為技術人員提供實操參考。

E5061B 的核心競爭力體現在三大維度：其一，寬頻高精度，覆蓋 9kHz-3GHz 頻率范圍，阻抗測量精度達 ±0.05%，相位精度 ±0.1°，可精準捕捉元器件與模塊的阻抗細微變化；其二，多參數測量，支持阻抗、導納、電抗等基礎參數及 Q 值、ESR 等衍生參數測量，兼容串聯 / 并聯等效電路等多種模式；其三，便捷化操作，配備觸控屏與 SOLT、TRL 等校準功能，可快速消除系統誤差，數據支持導出與可視化分析。

操作流程需把控三大關鍵：測試前，需正確連接探頭與被測件，完成環境校準，清潔被測件表面以保障接觸良好；測量中，按需設置頻率范圍、測量參數與觸發模式，啟動后即可實時獲取數值與曲線結果；測試后，驗證數據合理性，通過配套軟件深入分析，生成標準化報告。

應用場景廣泛且實用：在元器件研發與質檢中，可快速篩查電容、電感等產品的阻抗一致性，優化高頻損耗特性；在射頻電路調試中，精準測量天線、濾波器的輸入輸出阻抗，助力阻抗匹配設計，減少信號反射；在材料分析中，結合專用夾具可測算介電材料的介電常數、磁導率，支撐新型材料研發。

使用時需注意：設備應在 15℃-35℃、無強電磁干擾環境下運行；定期校準探頭與線纜，避免破損老化；嚴格按操作手冊執行，防止過載測試。E5061B 以其高效精準的阻抗分析能力，為電子工程領域的研發、生產與質檢提供了可靠支撐，是提升產品競爭力的重要測試工具
