示波器與矢量網絡分析儀的區別
在電子測試與測量領域,示波器和矢量網絡分析儀是兩種功能迥異卻同樣重要的儀器,它們服務于不同的測試需求,適用于不同的應用場景。理解二者的核心區別,有助于工程師精準選型,提升研發與調試效率。

一、測量對象與域的不同
示波器是一種時域測量?jī)x器,主要用于觀測電信號隨時間變化的波形。它將電壓信號以“電壓-時間”圖像的形式直觀呈現,適用于分析信號的瞬態特性,如幅度、頻率、上升時間、抖動和噪聲等。無論是模擬電路、數字電路還是通信系統中的高速信號,示波器都能提供清晰的波形圖像,堪稱電路調試的“眼睛”。現代數字示波器還具備眼圖分析功能,可評估數字信號的整體質量。

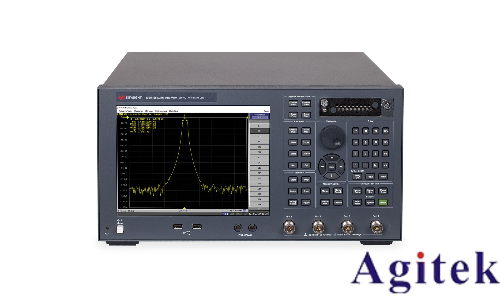

相比之下,矢量網絡分析儀(VNA)則專注于頻域和網絡參數的測量。它通過發射掃頻信號,測量被測器件對信號的反射與傳輸響應,獲取S參數(散射參數),進而分析其幅頻特性、相頻特性、阻抗匹配、駐波比等。VNA廣泛應用于射頻、微波和高速數字系統中,用于測試濾波器、天線、電纜、連接器等器件的性能。
二、功能與應用側重點差異
示波器的核心功能是“觀察”。它擅長捕捉瞬時信號,支持單次觸發與重復采樣,適用于故障排查、時序驗證和信號完整性分析。其眼圖功能直接反映信號在時間軸上的疊加狀態,是評估通信鏈路時域失真的有力工具。
而矢量網絡分析儀的核心功能是“表征”。它不僅能測量信號的幅度,還能精確獲取相位信息,實現復數阻抗分析。通過S參數建模,可對整個射頻鏈路進行系統級評估。其眼圖分析需基于S參數與時域變換的卷積計算,反映的是信道對理想碼型的影響,更側重于頻域特性對時域性能的間接推演。
三、成本與使用門檻
示波器價格覆蓋廣,從幾千元的基礎款到高端機型均有,操作相對直觀,適合初學者和通用電子開發。而矢量網絡分析儀多為專業級設備,價格普遍在數萬元以上,甚至高達百萬,通常用于通信、航空航天等高精領域,需具備射頻知識背景才能充分發揮其性能。
綜上所述,示波器是“時域之眼”,重在直觀觀測;矢量網絡分析儀是“頻域之腦”,重在系統建模。二者并非替代關系,而是互補協同。在復雜電子系統開發中,常需聯合使用,以實現從時域現象到頻域本質的全面洞察。
